| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB2207003 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $70/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Długość: | 503 mm | Kąt wału: | 90° |
|---|---|---|---|
| Moduł: | 6.5 | Średnica zewnętrzna: | 119.07 |
| Położenie: | Prawa ręka | Twardość: | 58-62 HRC |
| Podkreślić: | Wał przekładni zębatej stożkowej z prawej strony,wał przekładni spiralnej 6.5 Moduł,wałek przekładni zębatej stożkowej 6.5 modułu |
||

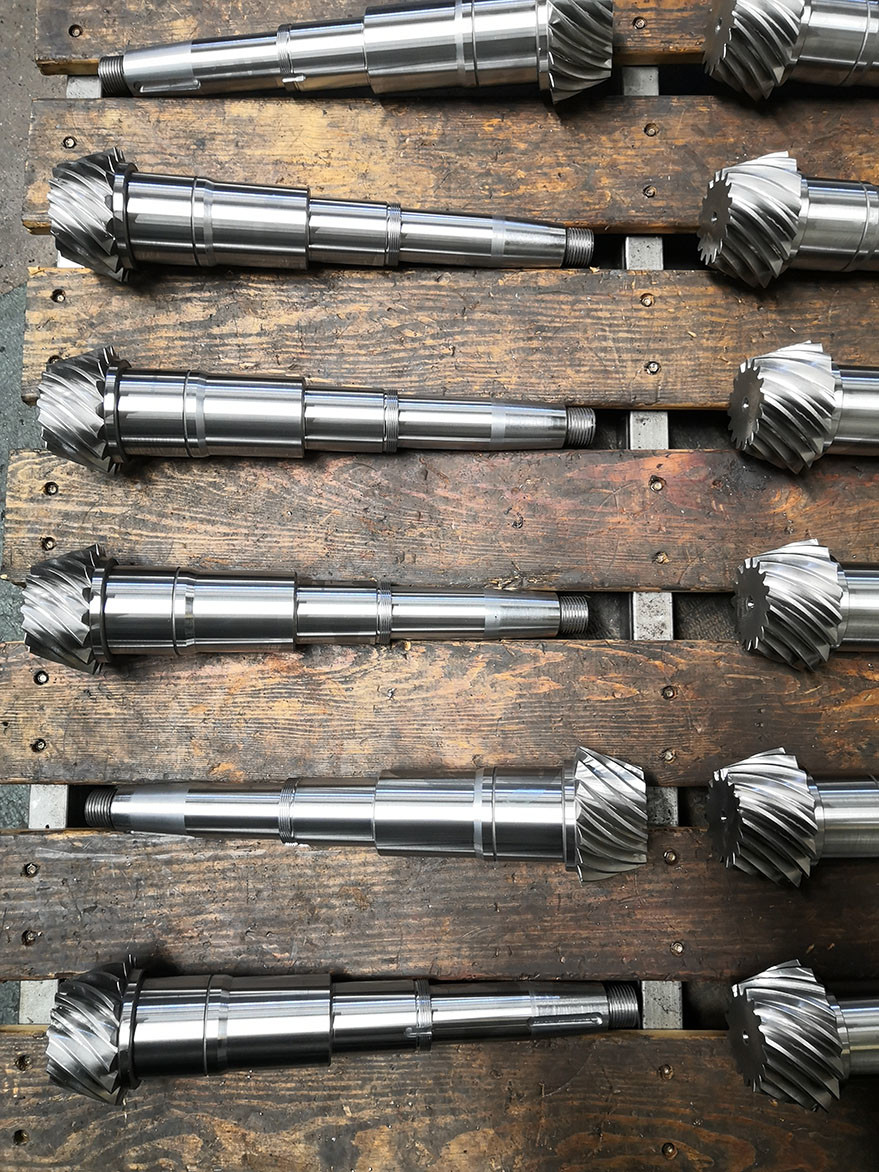

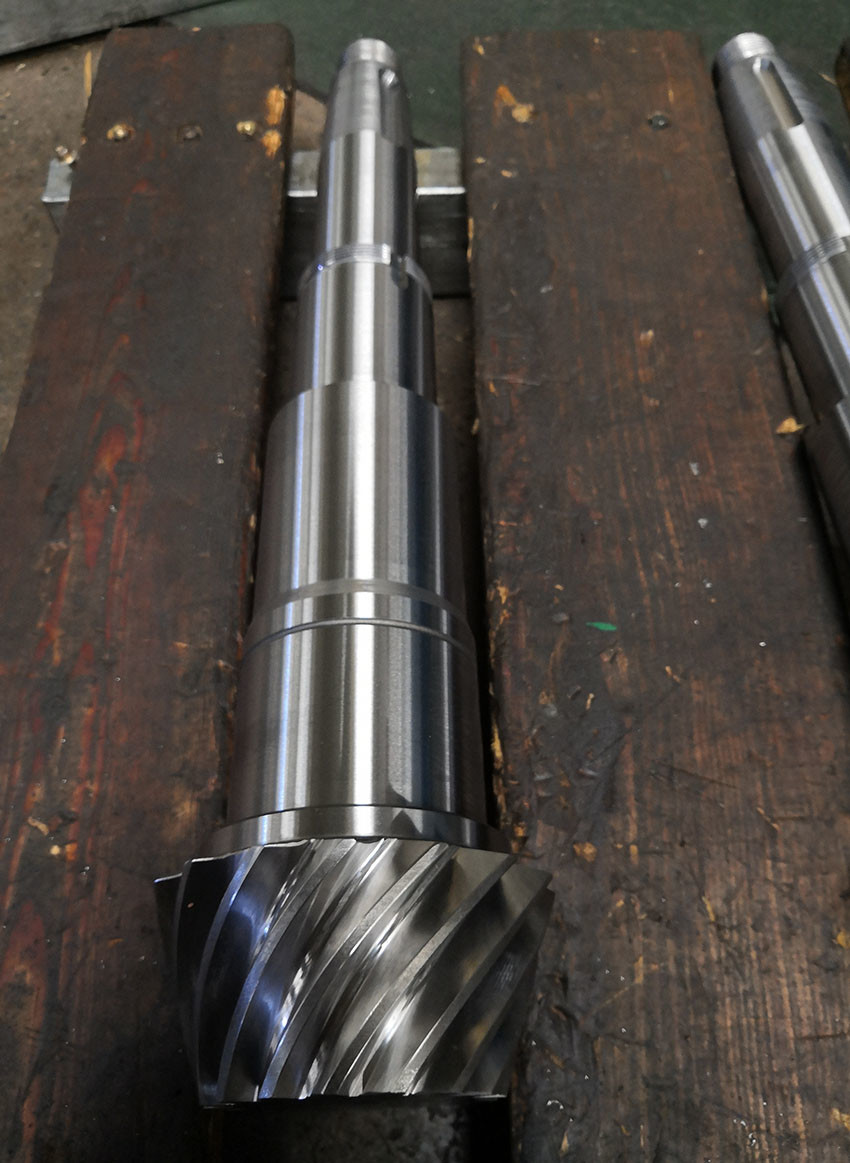

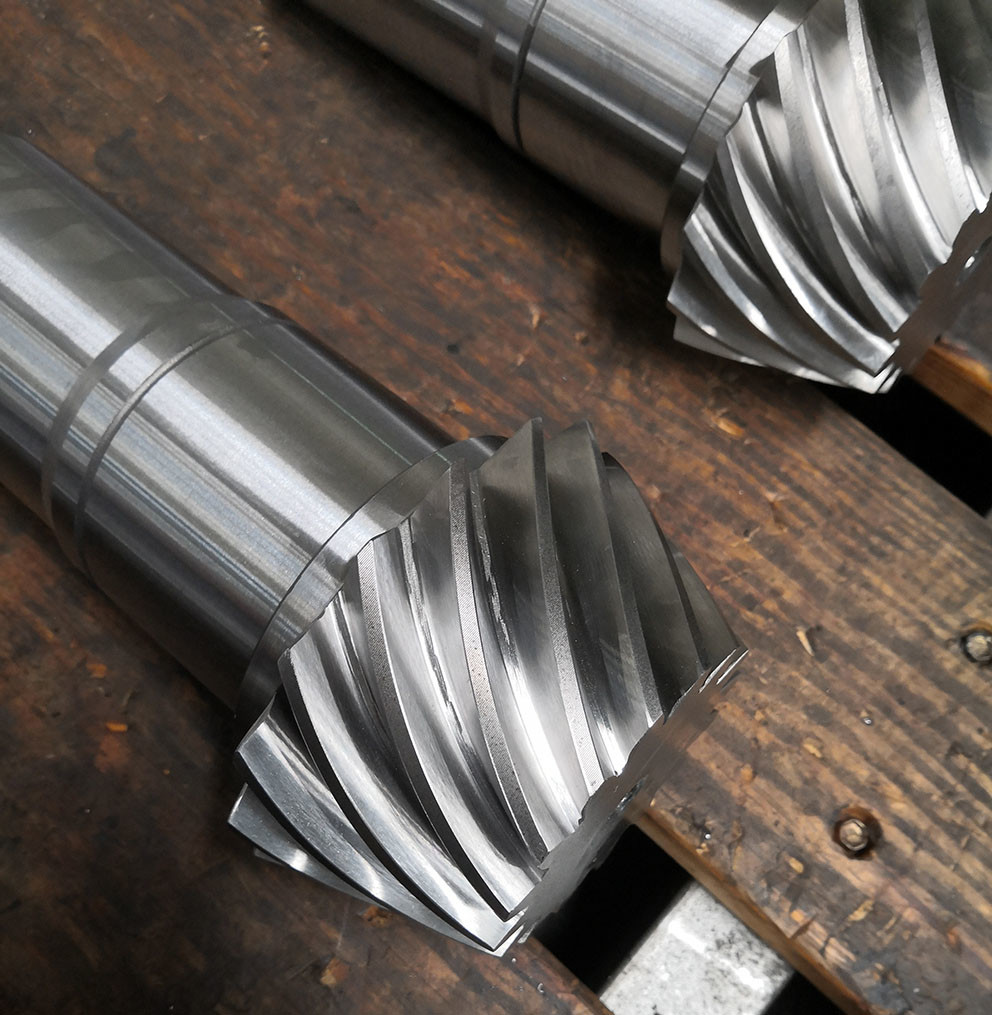

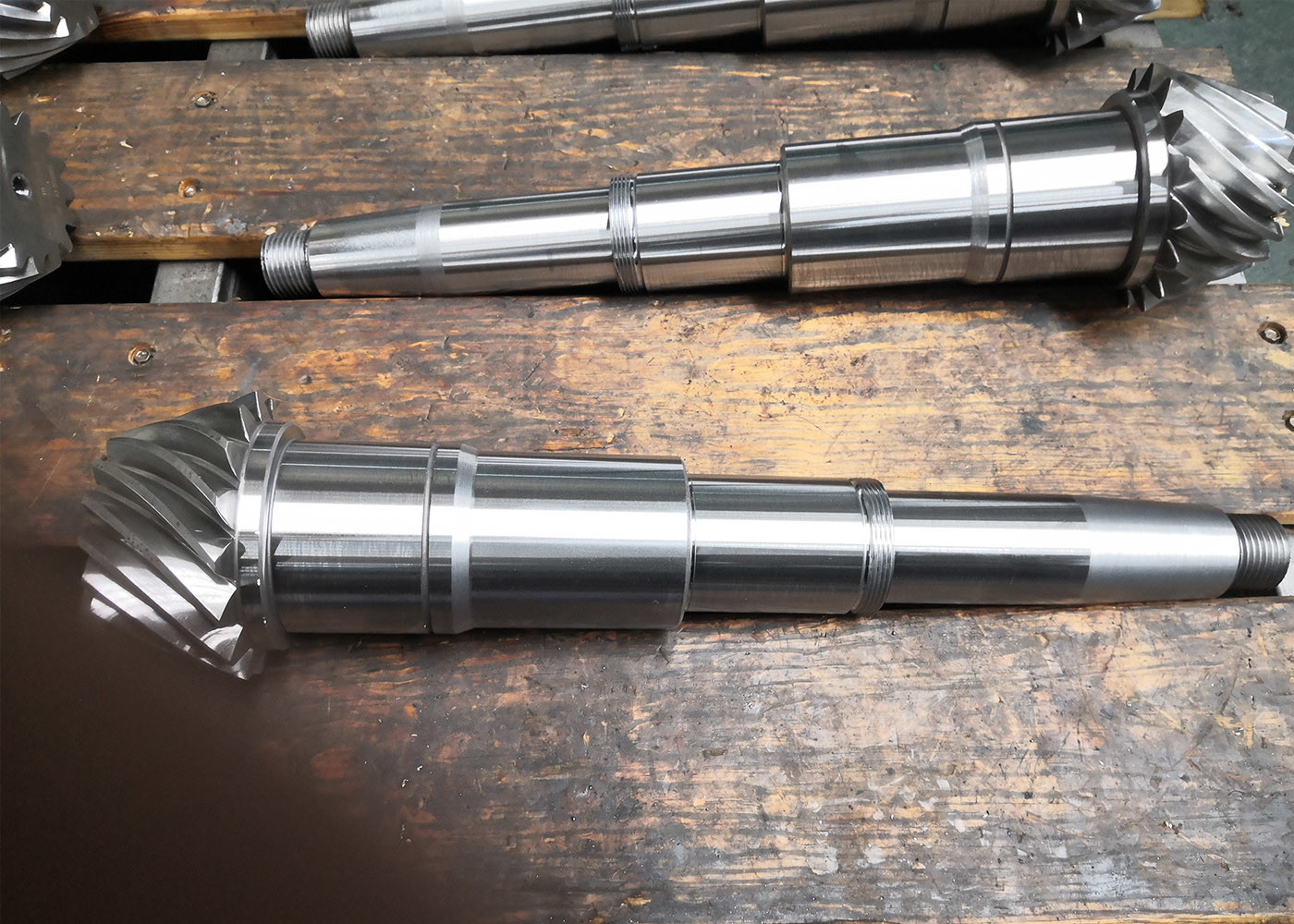

1) Opis wału zębatego stożkowego spiralnego
Ten wał zębaty stożkowy spiralny ma moduł 6.5M, 16 zębów i całkowitą długość 503 mm
Chropowatość wału wynosi Ra 0.8
Średnica wierzchołka wynosi Φ119.07
2) Produkcja koła zębatego stożkowego spiralnego
Materiał to hartowanie i odpuszczanie 260-280 HB
Nawęglanie obróbka cieplna 58-62 HRC
Głębokość warstwy utwardzonej 1.4-1.8mm
Twardość rdzenia 35-42 HRC

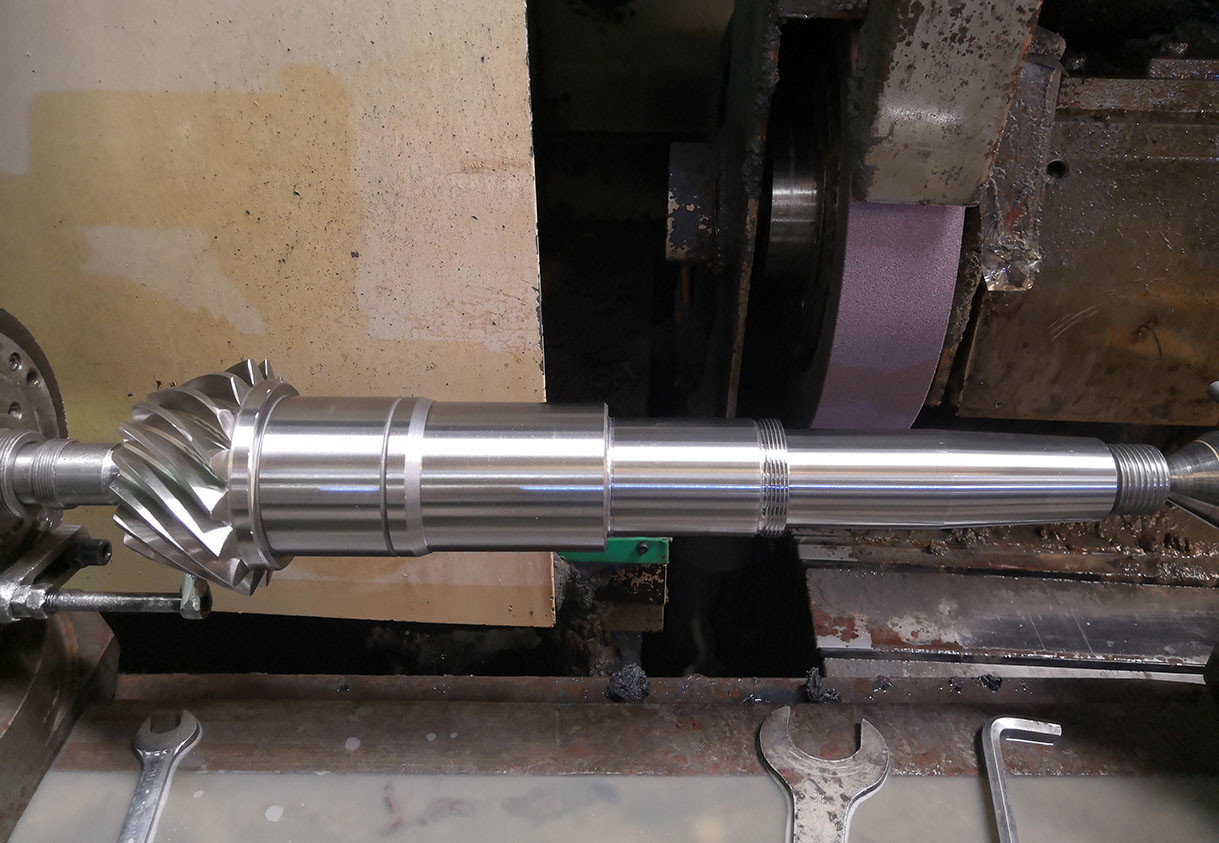

Frezowanie i szlifowanie kół zębatych
| Produkty | Wał zębaty stożkowy spiralny |
| Wykonane na zamówienie | √ |
| Materiał | 20CrMnTi |
| Produkcja uzębienia | Frezowanie/Szlifowanie kół zębatych |
| Szlifowanie uzębienia | √ |
| Moduł (M) | 6.5 |
| Liczba zębów (Z) | 16 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 35° |
| Stopień dokładności | ISO 6 Grade/ AGMA 11Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie produkcyjne
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Kontrola
