| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YZGEAR |
| Numer modelu: | BG220804003 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | $300.0/Set |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 55 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 200 zestawów/miesiąc |
| Pitch: | 1.909 | Numer zęba: | 18 |
|---|---|---|---|
| Internal Spline: | Parallel Spline | Dokładność: | Klasa ISO 8-9 |
| Kodeks stali: | 42CRMO | Tip Diameter: | 124mm |
| Podkreślić: | 6 Moduł 18T Proste koło zębate stożkowe,6 Moduł 18T stożkowe koło zębate,42CrMo Stalowe koło stożkowe |
||

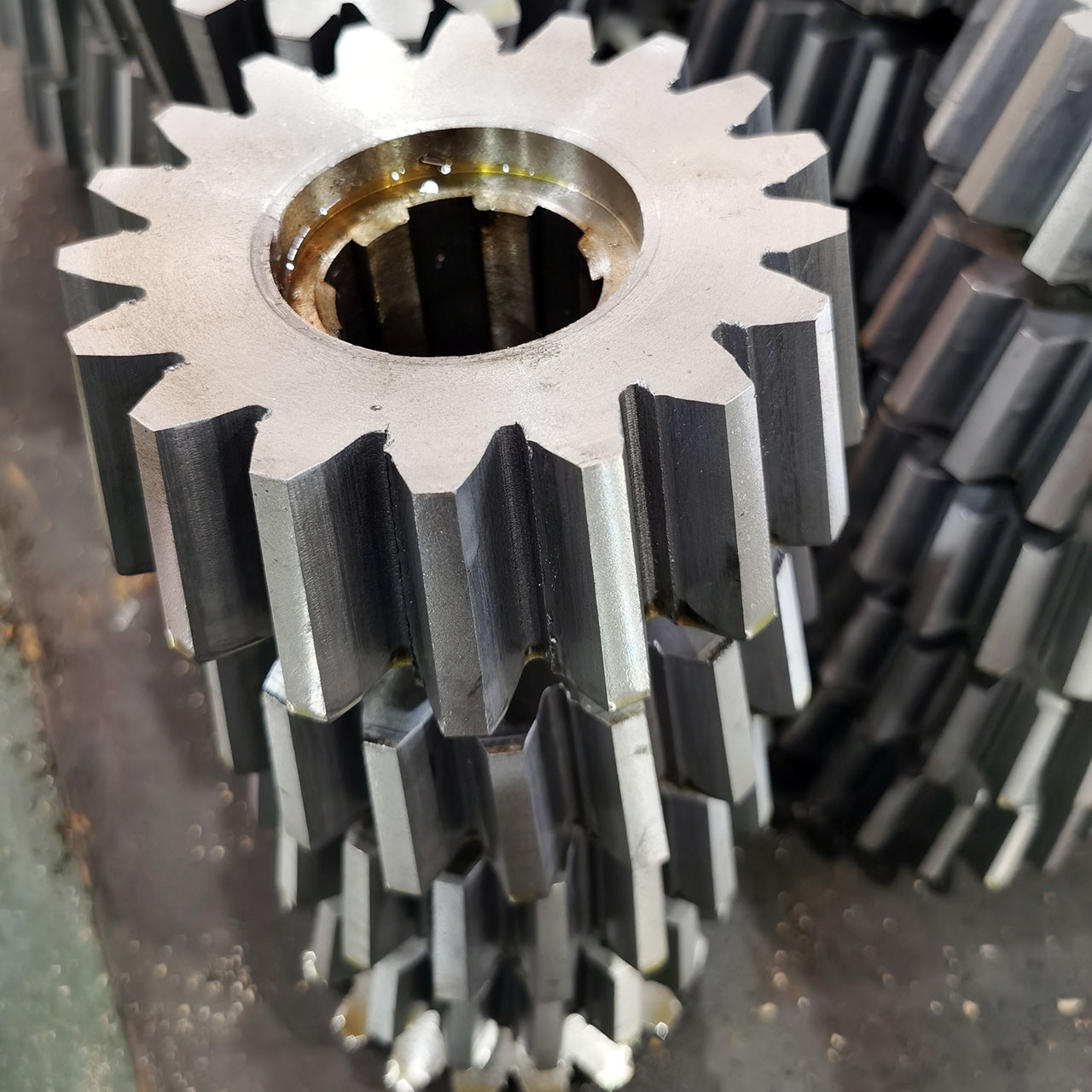

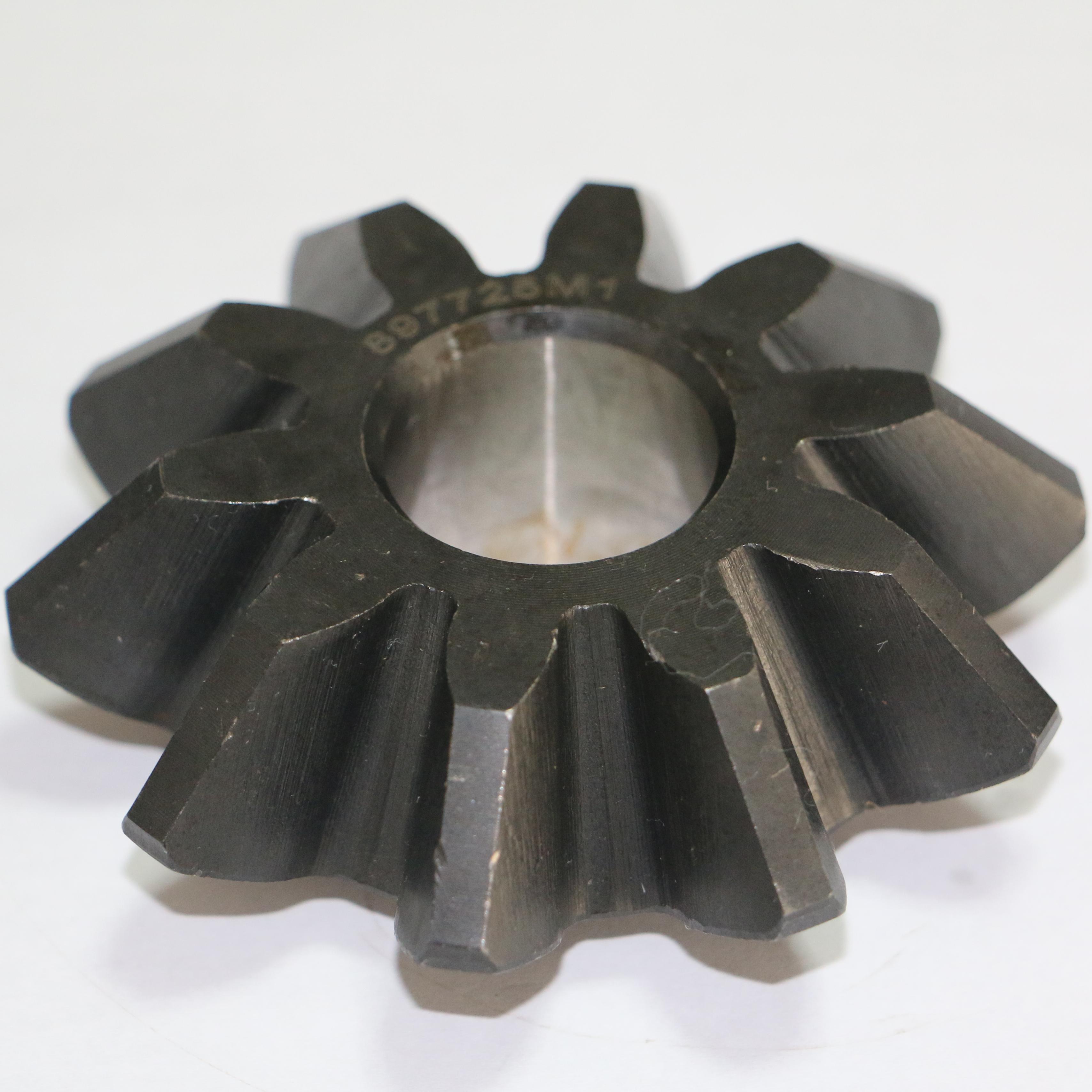

Zębnik stożkowy zębów prostych ze stali 42CrMo, moduł 6, 18T, koło zębate kątowe
1) Opis koła zębatego kątowego
Koła zębate kątowe to szczególny przypadek kół stożkowych, które mają równą liczbę zębów.
Wały są ustawione pod kątem prostym względem siebie, a koła zębate mają pasujące powierzchnie podziałowe i kąty,
z powierzchnią podziałową w kształcie stożka
2) Cechy koła zębatego kątowego
Koła zębate kątowe są przydatne do przenoszenia ruchu obrotowego pod kątem 90 stopni z przełożeniem 1:1.
| Produkty | Koło zębate stożkowe z zębami prostymi |
| Wykonane na zamówienie | √ |
| Kąt wału | 90° |
| Produkcja uzębienia | Kształtowanie zębów |
| Szlifowanie zębów | |
| Moduł (M) | 14 |
| Liczba zębów (Z) | 21/60 |
| Kąt przyporu (α) | 20° |
| Stopień dokładności zębów | ISO 8-9 Grade |
| Obróbka cieplna | Hartowanie indukcyjne/Nawęglanie |
| Twardość powierzchni | Zębnik 58-62 HRC/Koło zębate 50-55 HRC |
| PORÓWNANIE GATUNKÓW STALI WEDŁUG KODÓW | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
