| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | DB220804004 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $1000/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 75 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 100 sztuk/miesiąc |
| Module: | 28 | Gear Profile: | Double Helical Gear |
|---|---|---|---|
| Twardość: | 260-300 HB | Manufacturing Process: | Gear Milling |
| Accuracy Grade: | ISO 6-7 | Położenie: | Lewa i prawna ręka |
| Podkreślić: | Podwójny wałek zębaty w jodełkę,28 modułowy wałek zębaty w jodełkę,28 modułowy wałek zębaty w jodełkę |
||

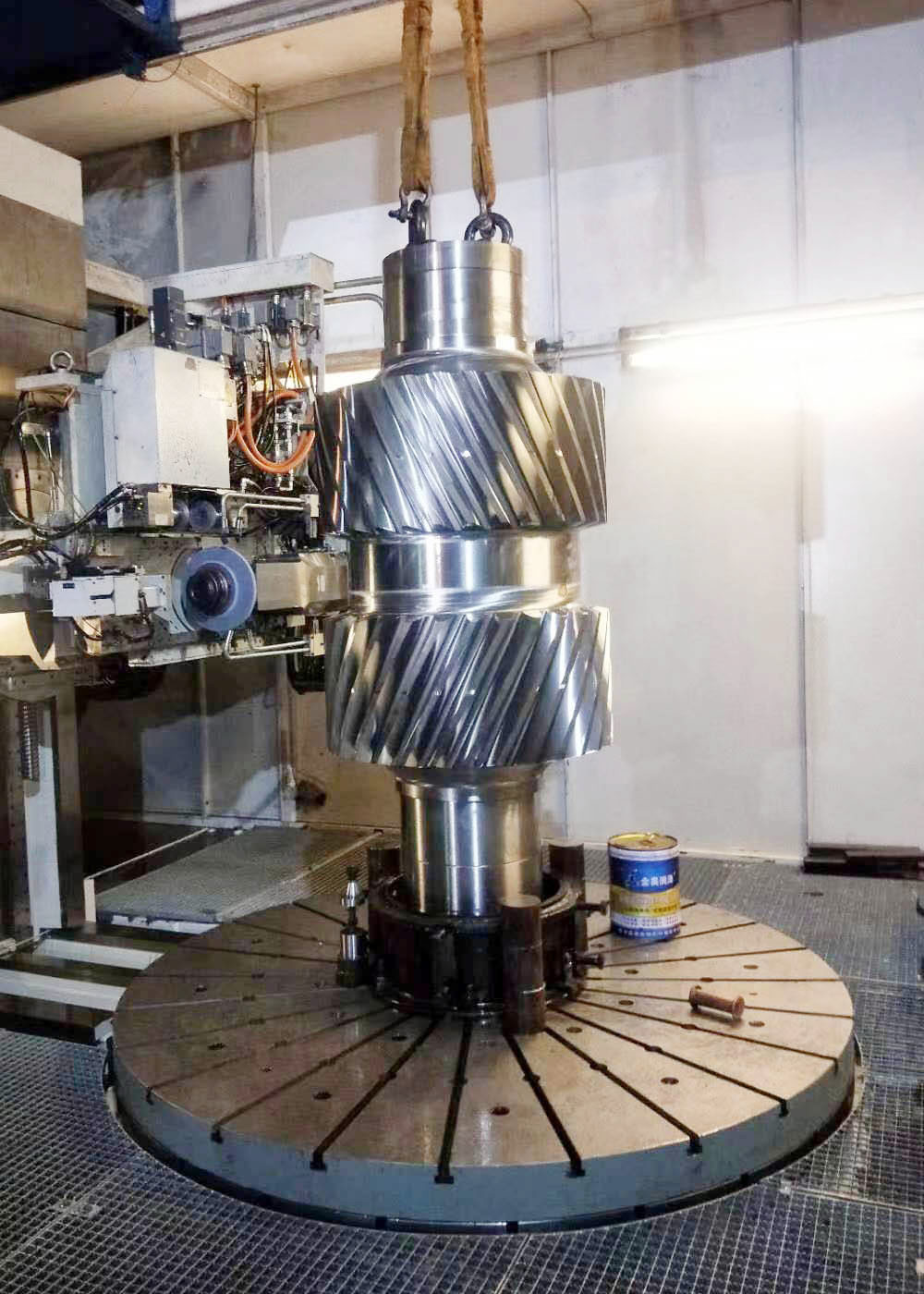

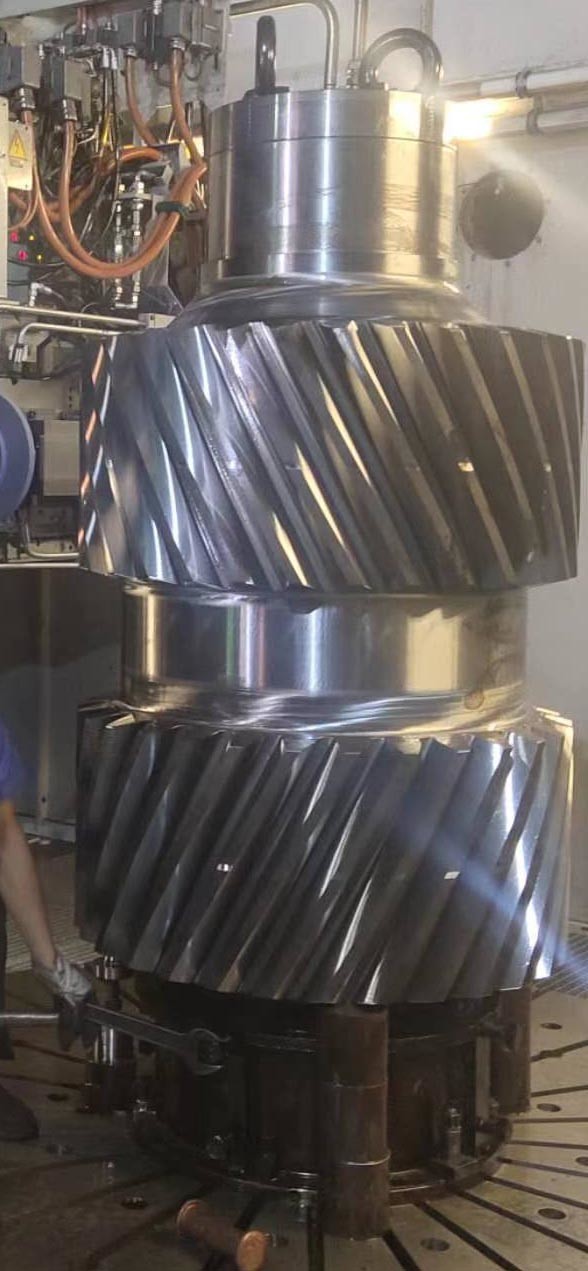

28 Moduł szlifowania biegów podwójny wiązek biegów spiralnych
1) Opis narzędzia o podwójnej spiralce
Podwójny zespół szybowcowy to specjalny rodzaj zespół szybowcowy.
Zęby są skręcone obliquely do osi przekładni i z zarówno lewej i prawej ręki zęby spiralne.
2) Cechy podwójnej obręczy spiralnej
Podwójna forma śrubowa równoważy wrodzony nacisk.
Zestaw biegów musi mieć taki sam kąt helicy.
2) Zastosowanie podwójnych sprężarek
Przemysł ciężki musi usunąć cios.
| Produkty | Podwójny zespół szybowcowy |
| Wykonane na zamówienie | √ |
| Rodzaj profilu | Sprzęt cylindryczny |
| Produkcja | Szlifowanie biegów |
| Szlifowanie zębów | √ |
| Moduł (M) | Wykonane na zamówienie |
| Liczba zębów (Z) | 97 |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 13° |
| Stopień dokładności zębów | Klasa ISO 8-9 |
| Obróbka cieplna | Zgaszanie i hartowanie |
| Twardota powierzchni | 260-300HB |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
