| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB22081503 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $70/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Długość: | 503 mm | Kąt wału: | 90° |
|---|---|---|---|
| DP: | 3.907 | Materiał: | 20CrMnTi |
| Kąt nachylenia: | 16 ° 13 ' | Kąt korzenia: | 14 ° 51 ' |
| Podkreślić: | 6.5 Modułowy wał przekładni spiralnej Gleason,przekładnie i wały transmisyjne,6.5 modułowe przekładnie zębate i wały |
||

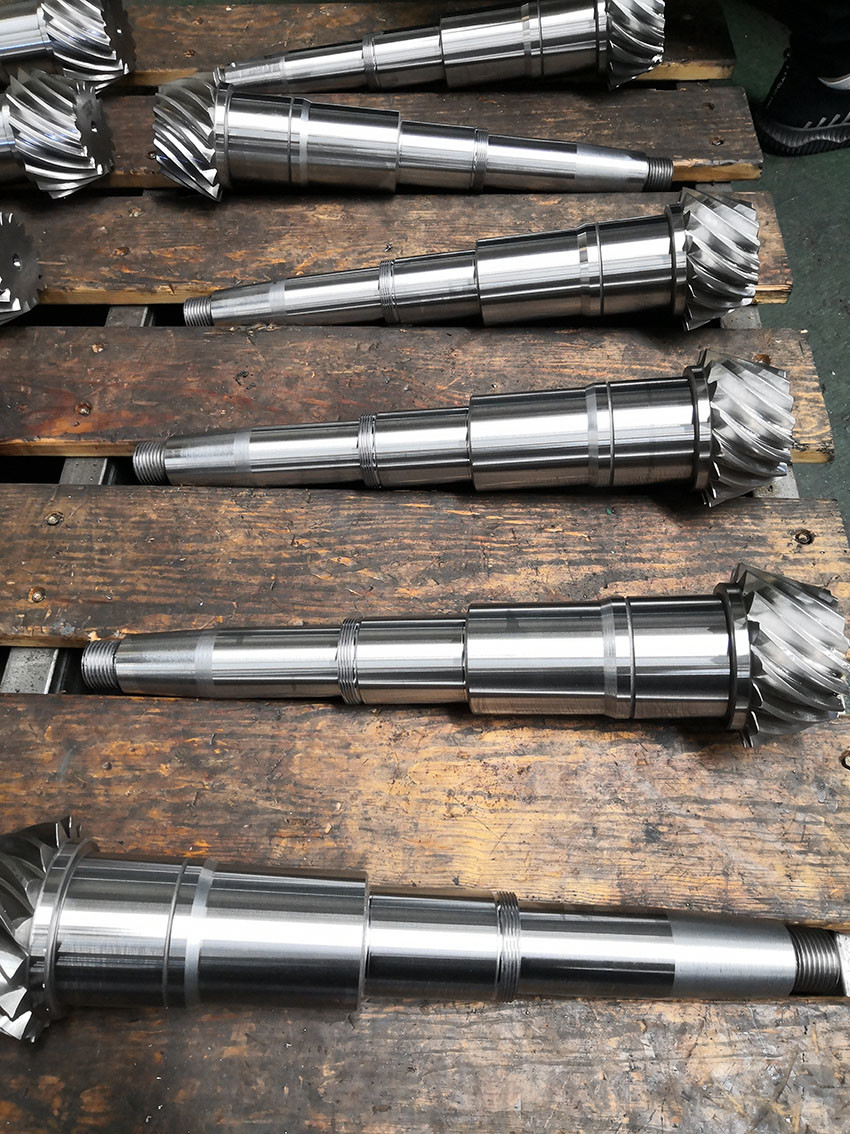

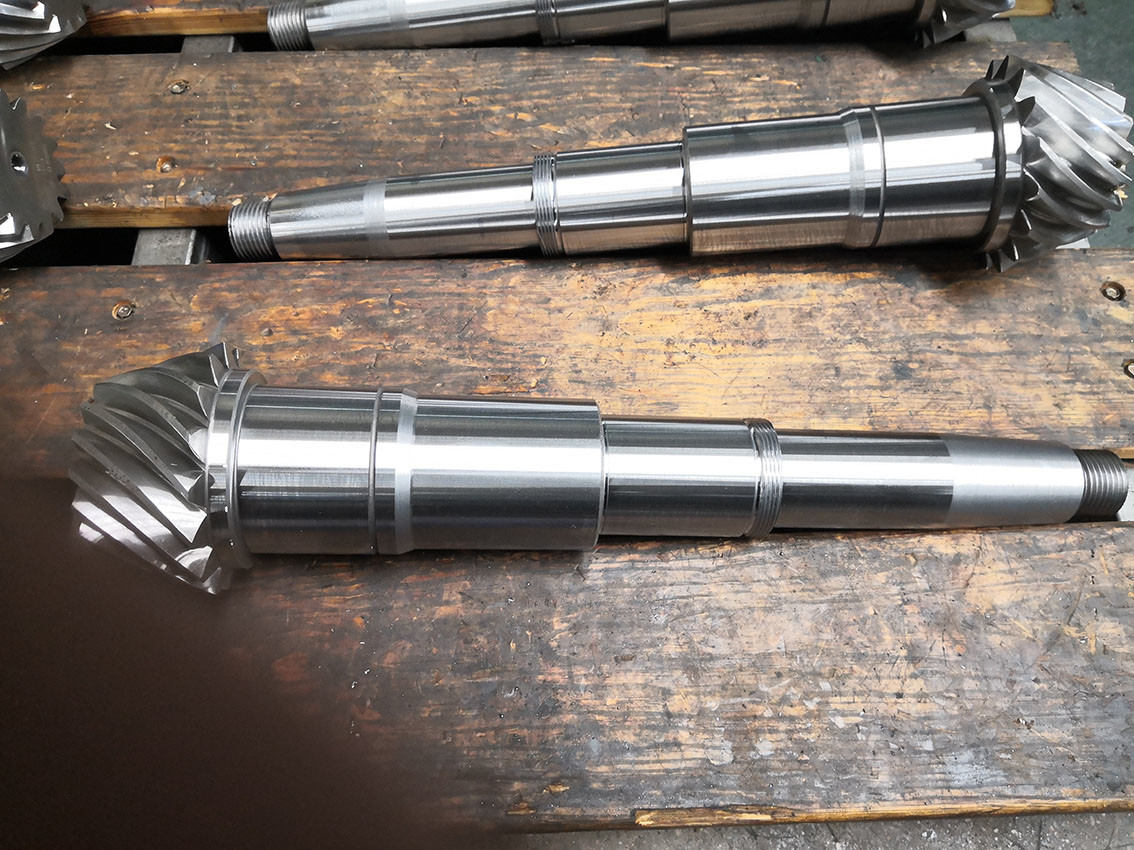

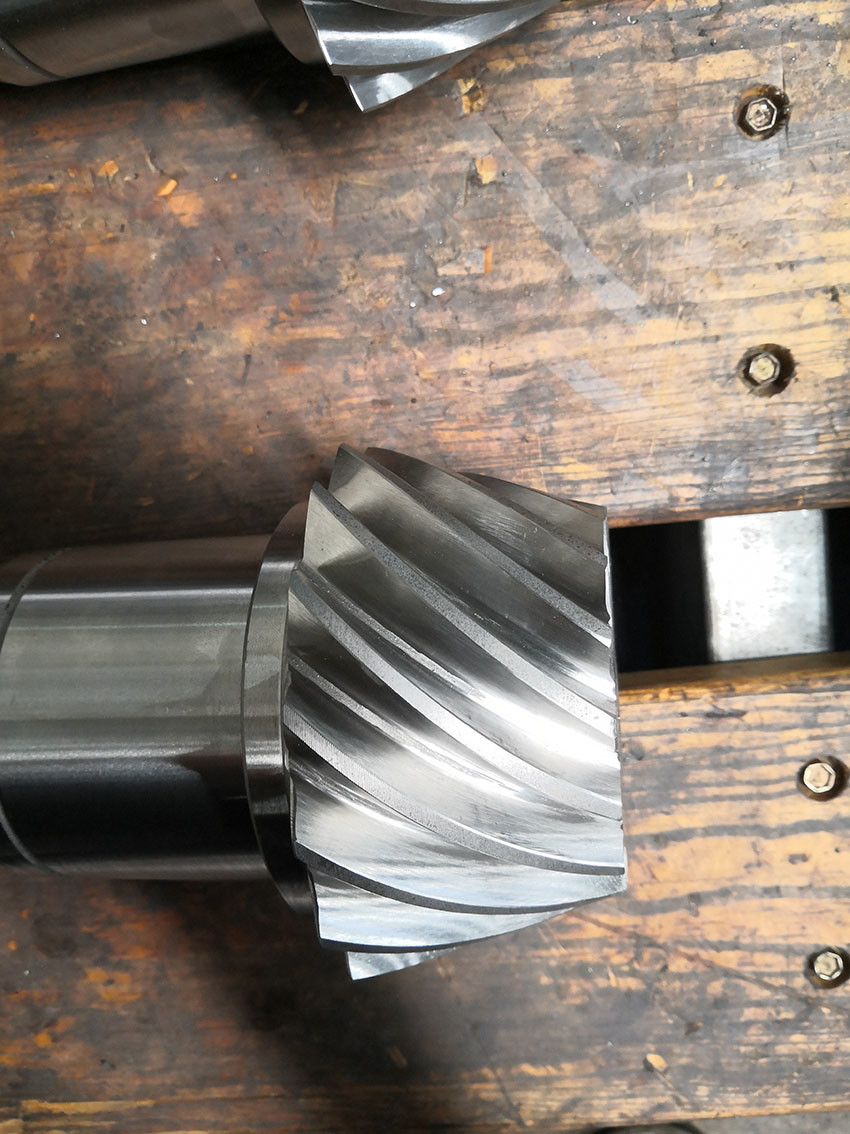

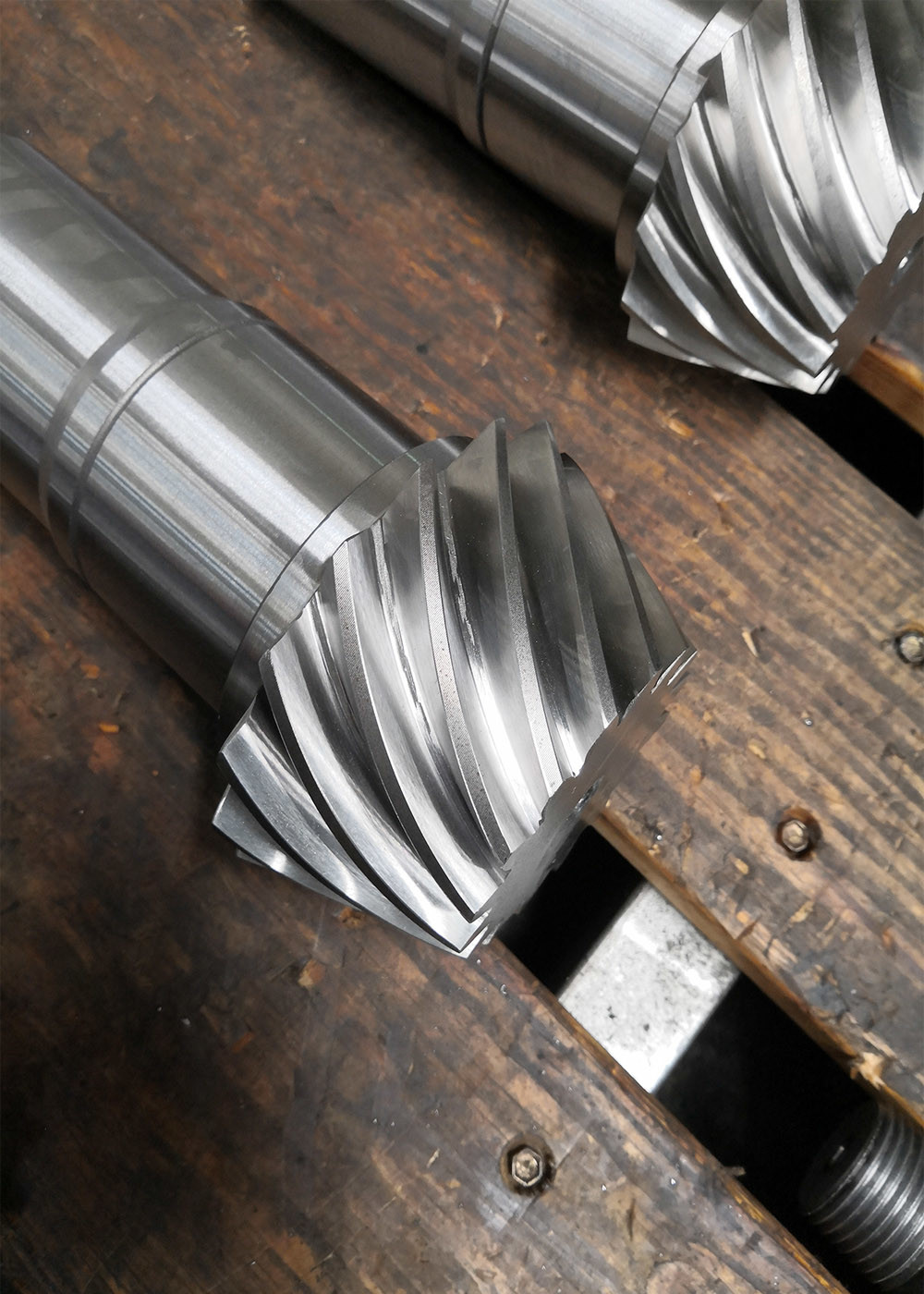

1) Descripción del eje del engranaje cónico en espiral
Te koła stożkowe spiralne o długości 6,5 M i 16 T o długości całkowitej 503 mm
Ruchotliwość jest zerowa.8
Zewnętrzna średnica to Φ119.07
2) Wytwarzanie biegów stożkowych spiralnych
Materiał w kształcie 260-280 HB
Tratamiento térmico de cementación 58-62 HRC Wyroby z cementu
Głębokość powłoki trwałej 1,4-1,8 mm
Trwałość rdzenia 35-42 HRC
Oczyszczanie i poprawianie koła
| Produkty | Włócznik biegów z spirali |
| Wykonane na zamówienie | √ |
| Materiał | 20CrMnTi |
| Produkcja zębów zębów | Wykorzystanie urządzeń do obróbki biegów |
| Szlifowanie zębów | √ |
| Moduł (M) | 6.5 |
| Liczba zębów (Z) | 16 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 35° |
| Stopień dokładności | ISO 6 stopnia/ AGMA 11 stopnia |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
