| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB22081503 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $70/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Średnica zewnętrzna: | 630 mm | Kąt wału: | 90° |
|---|---|---|---|
| DP: | 2.54 | Materiał: | 17CrNiMo6 |
| Kąt nachylenia: | 57 ° 38 ' | Kąt korzenia: | 54'26 ' |
| Podkreślić: | 10-modułowa przekładnia stożkowa Gleason,wał przekładni szlifierskiej,10-modułowy wał przekładni zębatej |
||

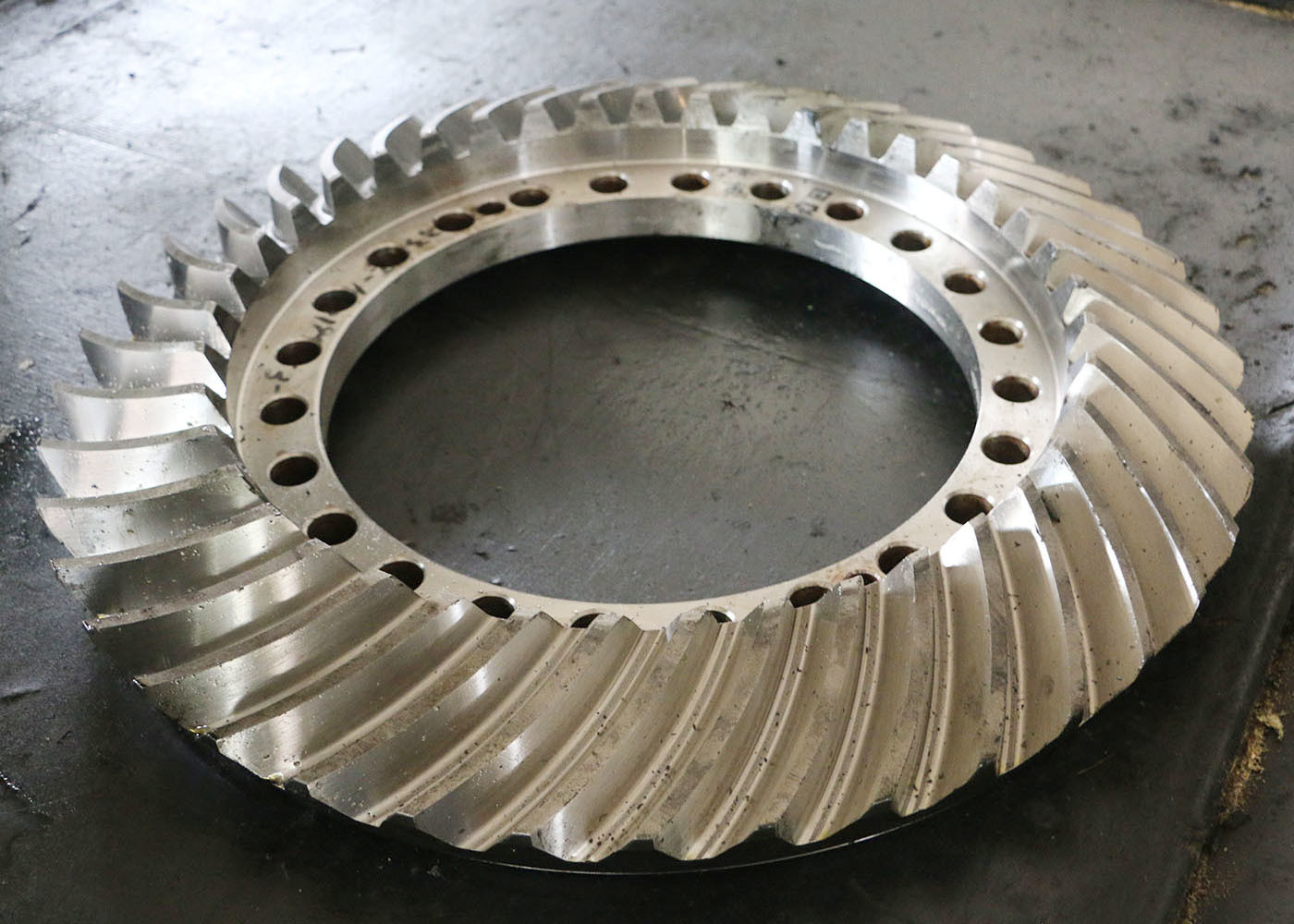

1) Opis Kół Zębatych Stożkowych Spiralnych
Spiralne koła zębate stożkowe to koła zębate stożkowe z zębami śrubowymi ustawionymi pod kątem 90 stopni.
Zęby są zaprojektowane z lekkim zakrzywieniem, aby zapewnić lepszą elastyczność i przyczepność.
2) Cechy Kół Zębatych Stożkowych Spiralnych
Spiralne koła zębate stożkowe są przeznaczone do zastosowań wymagających dużej prędkości i wysokiego momentu obrotowego.
Mogą pomóc obniżyć koszty konsumentów, zapewniając długotrwałą wydajność przy minimalnej potrzebie napraw
lub wymian. Dzięki spiralnym kołom zębatym stożkowym nie ma potrzeby kompensacji i znacznie zmniejsza się ryzyko przegrzania.
Zakrzywione zęby i głębsza przyczepność między tymi zębami zapewniają większą dostępność zasobów w celu poprawy elastyczności
wydajności i przedłużenia żywotności sprzętu.
| Produkty | Wał Spiralnego Koła Zębatego Stożkowego |
| Wykonane na Zamówienie | √ |
| Materiał | 17CrNiMo6 |
| Produkcja Zębów Koła Zębatego | Frezowanie Zębów Koła Zębatego & Szlifowanie Zębów Koła Zębatego |
| Moduł | 10 |
| Szlifowanie Zębów Koła Zębatego | √ |
| Liczba Zębów (Z) | 58 |
| Kąt Przylegania (α) | 20° |
| Kąt Pochylenia | 35° |
| Stopień Dokładności | ISO 6 Klasa/ AGMA 11 Klasa |
| Obróbka Cieplna | Nawęglanie |
| Twardość Powierzchni | 58-62HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie Produkcyjne
Proces Produkcji
Kucie Obróbka Skrawaniem Cięcie
Obróbka Cieplna Szlifowanie Inspekcja
