| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB22082101 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $70/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Całkowita wysokość: | 14 | Średnica końcówki: | Φ46.17 |
|---|---|---|---|
| kąt helisy: | 35° | Materiał: | 20CrMo |
| Szerokość twarzy: | 8 | Otwór wewnętrzny: | Φ32 |
| Podkreślić: | Spiralne przekładnie stożkowe typu Gleason,przekładnie stożkowe spiralne 30T i 21T,przekładnie zębate typu Gleason |
||

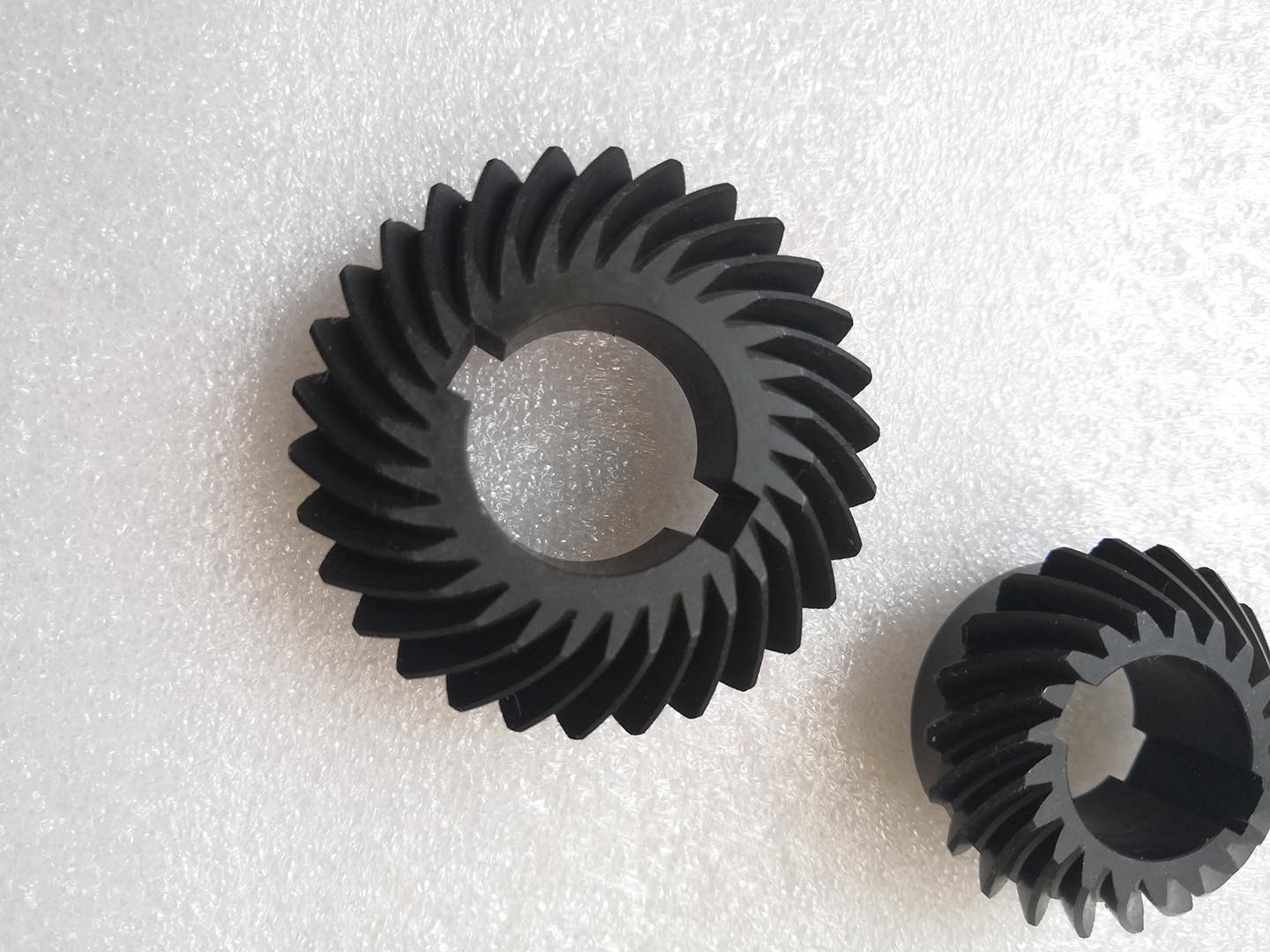

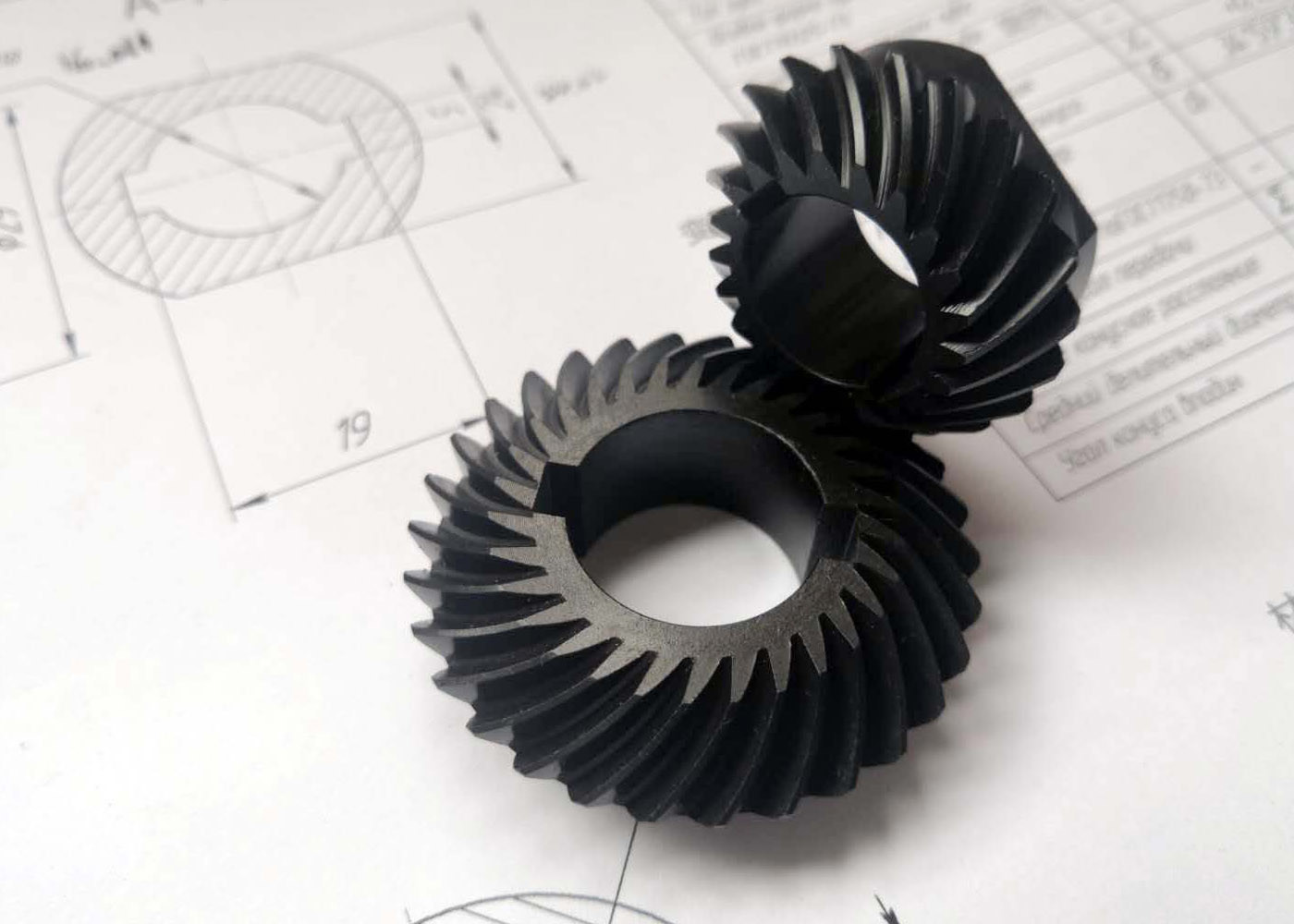

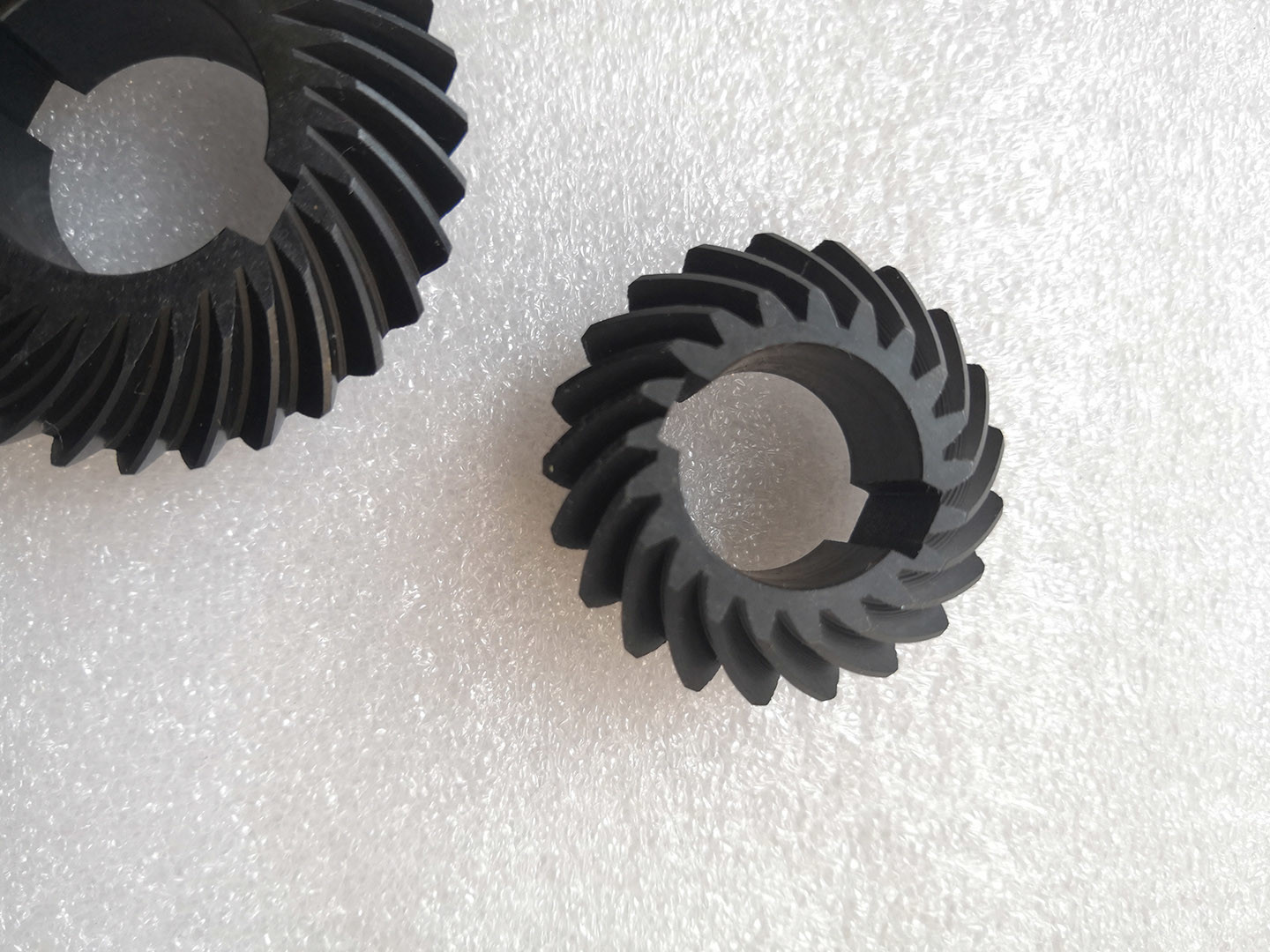

1) Opis zestawu przekładni stożkowych
Przekładnie stożkowe mogą być produkowane jako typy Gleason (łuk kołowy z niestałą głębokością zęba),
typy Oerlikon i Curvex (łuk kołowy ze stałą głębokością zęba), Klingelnberg Cyclo-Palloid
(Epicykloida ze stałą głębokością zęba) lub Klingelnberg Palloid. Przekładnie stożkowe mają takie same
zalety i wady w stosunku do swoich odpowiedników o prostych zębach, jak przekładnie śrubowe do kół zębatych czołowych.
Przekładnie stożkowe o prostych zębach są generalnie używane tylko przy prędkościach poniżej 5 m/s lub, dla małych kół zębatych, 1000 obr./min
| Produkty | Zestaw przekładni stożkowych |
| Wykonane na zamówienie | √ |
| Materiał | 20CrMo |
| Produkcja uzębienia | Frezowanie kół zębatych |
| Szlifowanie kół zębatych | 1.5 |
| Moduł (M) | |
| Liczba zębów (Z) | 21/30 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 35° |
| Klasa dokładności | ISO 7 Grade/ AGMA 11Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62HRC |
| PORÓWNANIE KLAS KODÓW STALI | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie produkcyjne
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Kontrola
