| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB22082102 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $70/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Całkowita wysokość: | 14 | Średnica końcówki: | Φ1882 |
|---|---|---|---|
| kąt helisy: | 35° | Materiał: | 20CrNi2MoA |
| Szerokość twarzy: | 50 | Otwór wewnętrzny: | Φ1650 |

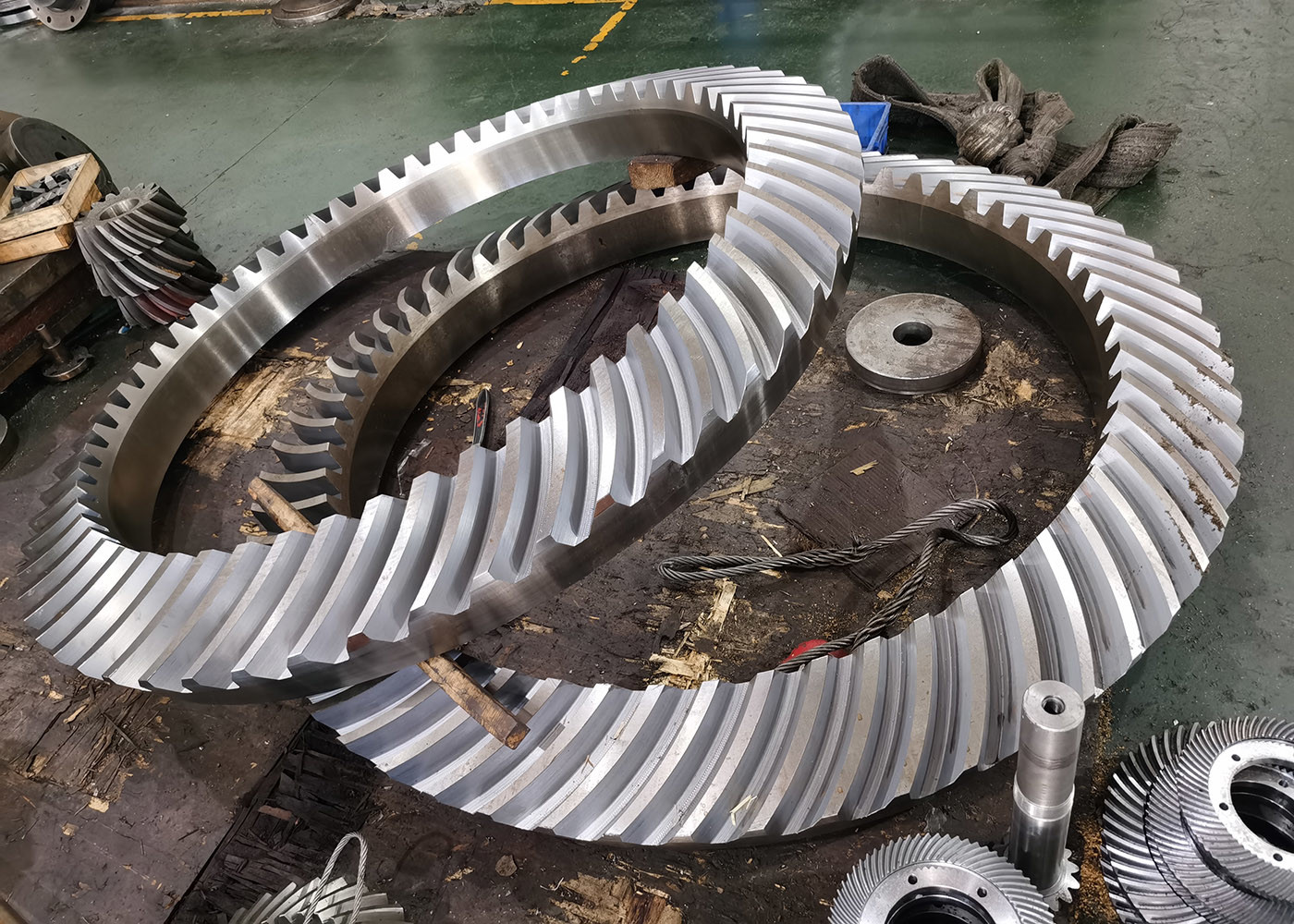

| Podkreślić: | 62T Wielkogabarytowe spiralne przekładnie stożkowe,przekładnie spiralne YIZGEAR,spiralne przekładnie stożkowe Zestaw 30 modułów |
||
1) Pojemność wytwarzania zębów spiralnych
Moduł Gleasona: 0,8 do 30
Typ: Gleason i Klingelnberg, preferowany typ Gleason
Maksymalna średnica przekładni: 2000 mm
Maksymalna średnica osi opon: 200 mm
Wewnętrzny rozwój i obliczanie podsumowań według metody Gleasona
Dostawa wyłącznie w zestawie
Zawsze lepiej jest zapewnić większe odległości
Sprawdzanie zasięgu kontaktu na maszynach testowych Gleasona
Szlifowanie sprzętu końcowego po obróbce cieplnej
| Produkty | Zestaw sprzętu spiralnego |
| Wykonane na zamówienie | √ |
| Materiał | 20CrNi2MoA |
| Produkcja zębów zębów | Szlifowanie biegów |
| Szlifowanie zębów | √ |
| DP | |
| Liczba zębów (Z) | 62T |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 35° |
| Stopień dokładności zębów | ISO 7 Grade/ AGMA 11Grade |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
