| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB22112701 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $270/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Kąt ciśnienia: | 20° | Kąt wału: | 90° |
|---|---|---|---|
| kąt helisy: | 35° | Materiał: | 17CrNiMo6 |
| Szerokość twarzy: | 70 | Typ Profie: | Gleasona |
| Podkreślić: | Zestaw przekładni zębatej stożkowej,stalowa przekładnia spiralna szlifowanie zębów,przekładnia zębata spiralna 17CrNiMo6 |
||

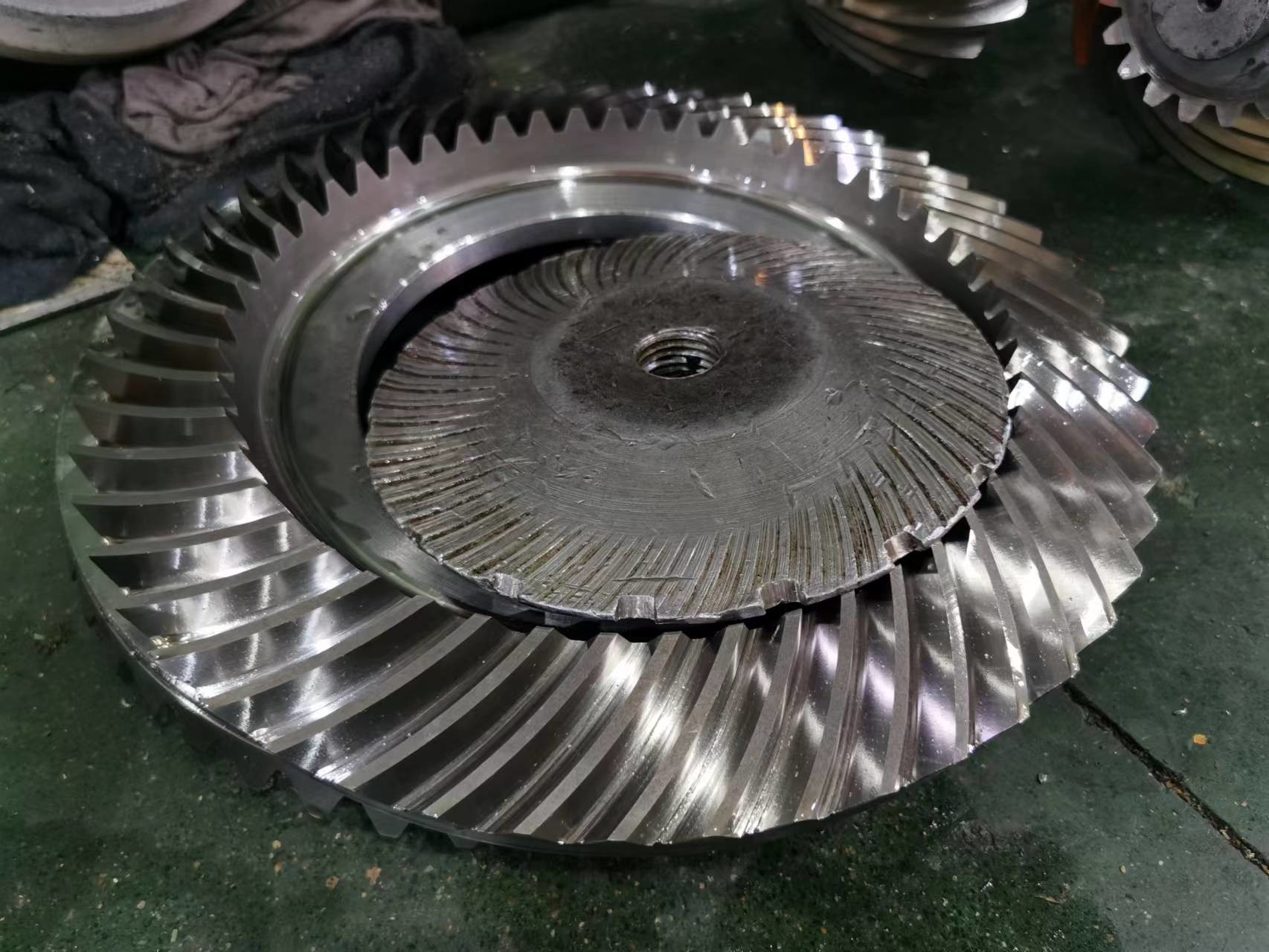

1) Opis produkcji kół zębatych stożkowych
Moduł Gleason: 0,8 do 30
Typ: typ Gleason i Klingelnberg, preferowany typ Gleason
Maksymalna średnica koła zębatego: 2000 mm
Maksymalna średnica wału zębatego: 200 mm
Własna produkcja i obliczanie podsumowań zgodnie z metodą Gleason
Zawsze najlepiej podać odległości montażowe.
Sprawdzanie zakresów kontaktu na maszynach testowych Gleason
Szlifowanie wykańczające kół zębatych po obróbce cieplnej.
| Produkty | Zestaw kół zębatych stożkowych |
| Wykonane na zamówienie | √ |
| Materiał | 17CrNiMo6 |
| Produkcja zębów kół zębatych | Frezowanie kół zębatych |
| Szlifowanie zębów kół zębatych | √ |
| DP | 5 |
| Liczba zębów (Z) | 62T |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia (β) | 35° |
| Stopień dokładności zębów | ISO 7 Grade/ AGMA 11Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62HRCV |
| PORÓWNANIE KLAS KODÓW STALI | |||||
| CHINY/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Sprzęt produkcyjny
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Kontrola
