| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB22122401 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $700/Set |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| DPn: | 3,75 | Angulo De Presion: | 35° |
|---|---|---|---|
| Sentido De Helice: | Izquierdo | Średnica zewnętrzna: | 123,90 |
| Nie. Dientes: | 16 | Kalidad: | AGMA 8 |
| Podkreślić: | SAE 8620 Spiralne przekładnie stożkowe,58 HRC Spiralne przekładnie stożkowe,Spiralne przekładnie stożkowe AISI |
||

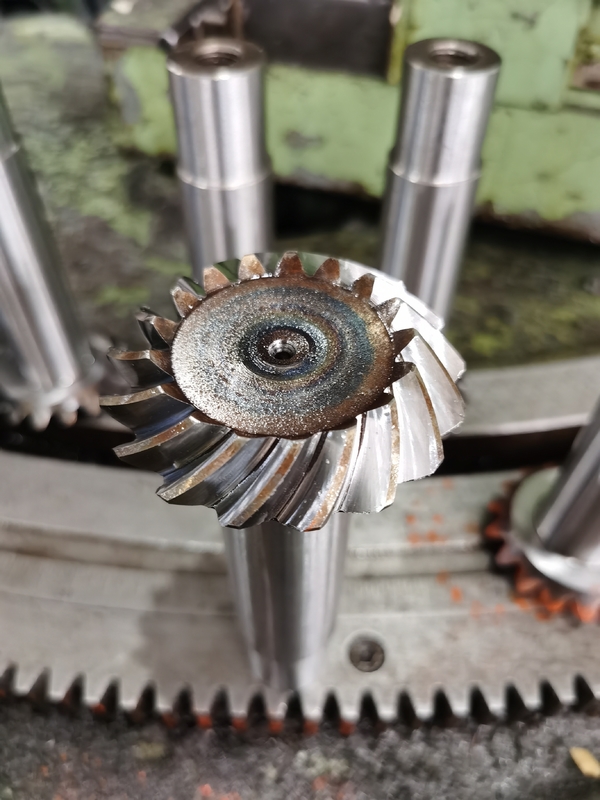

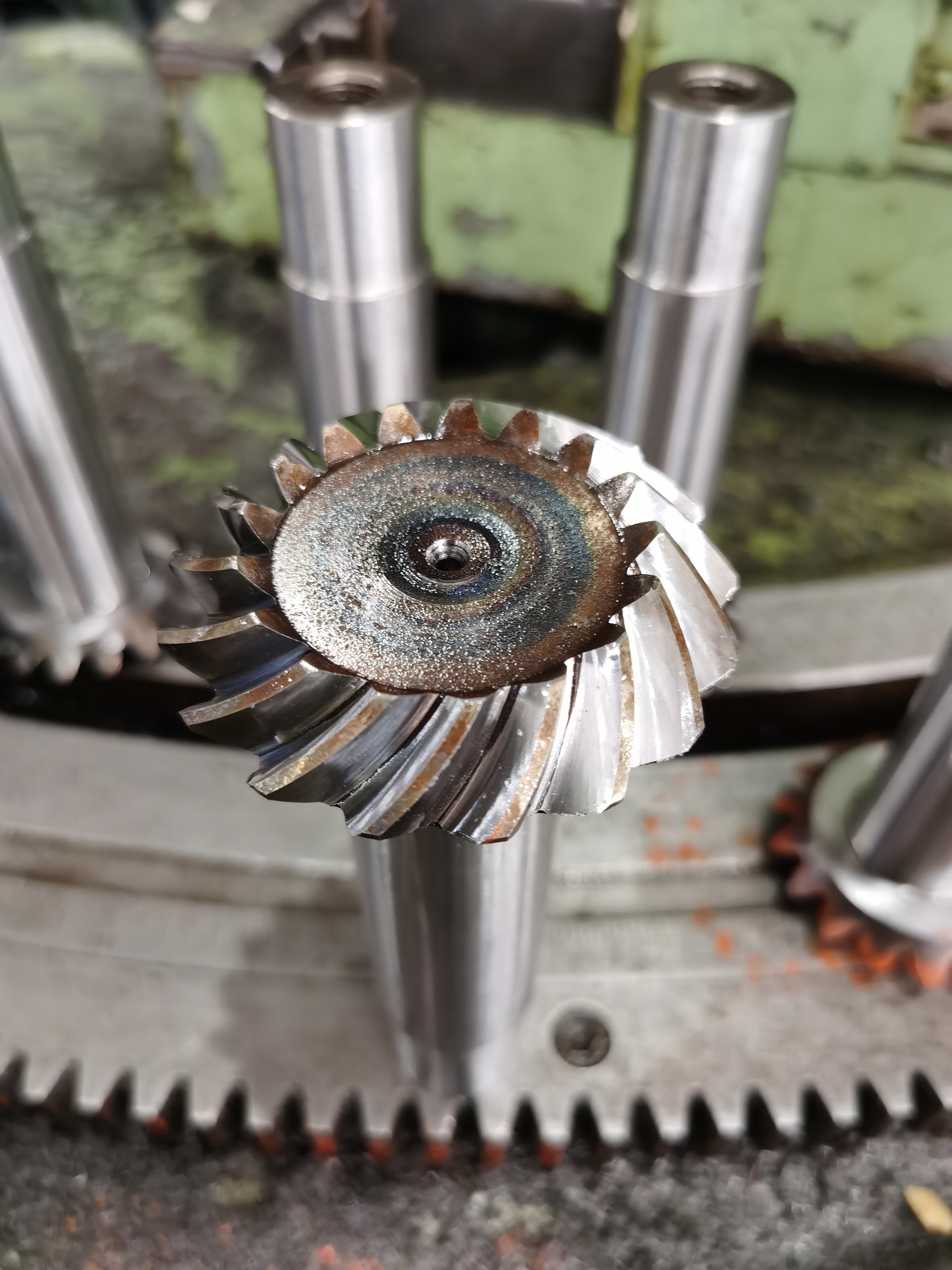

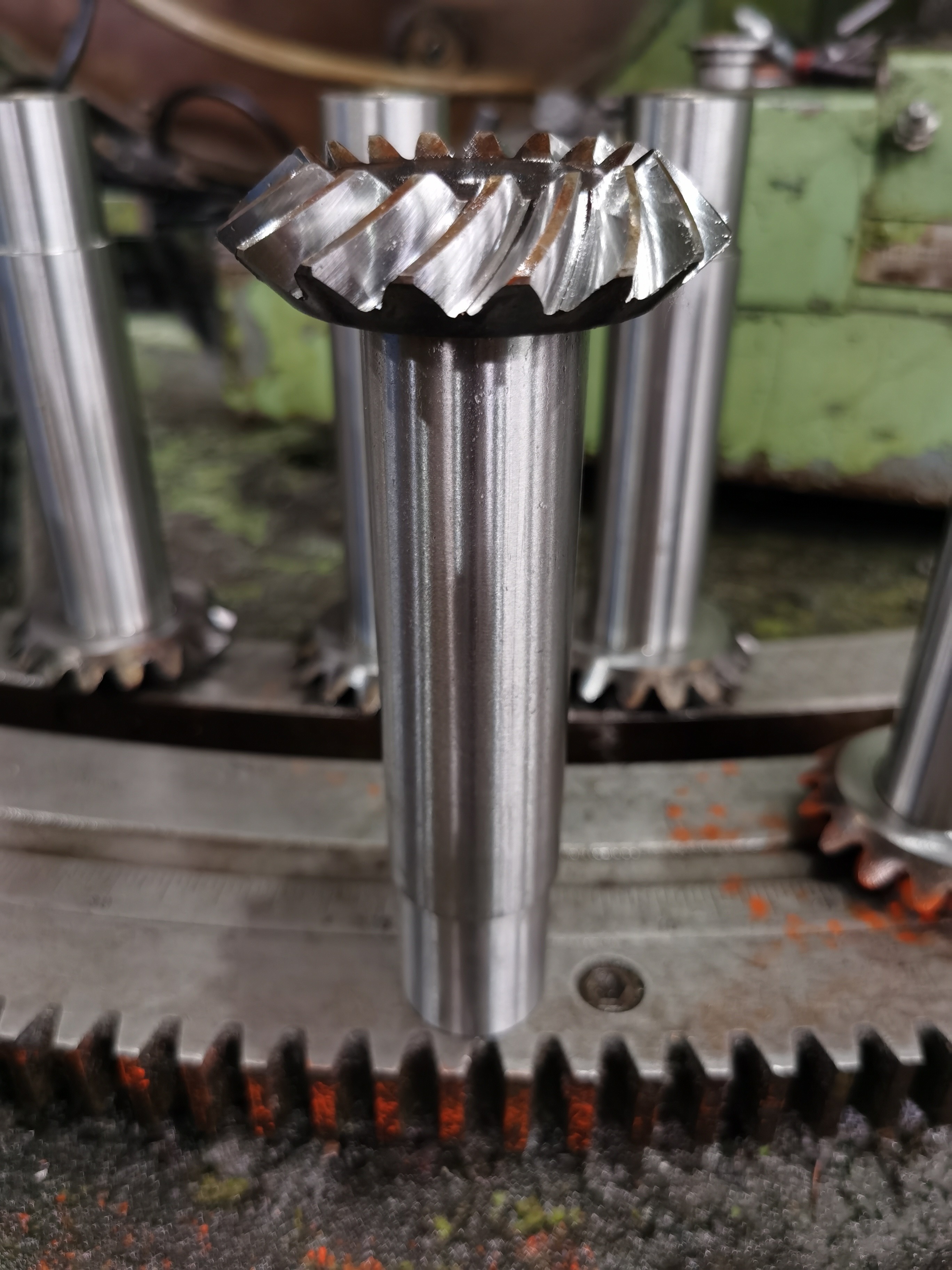

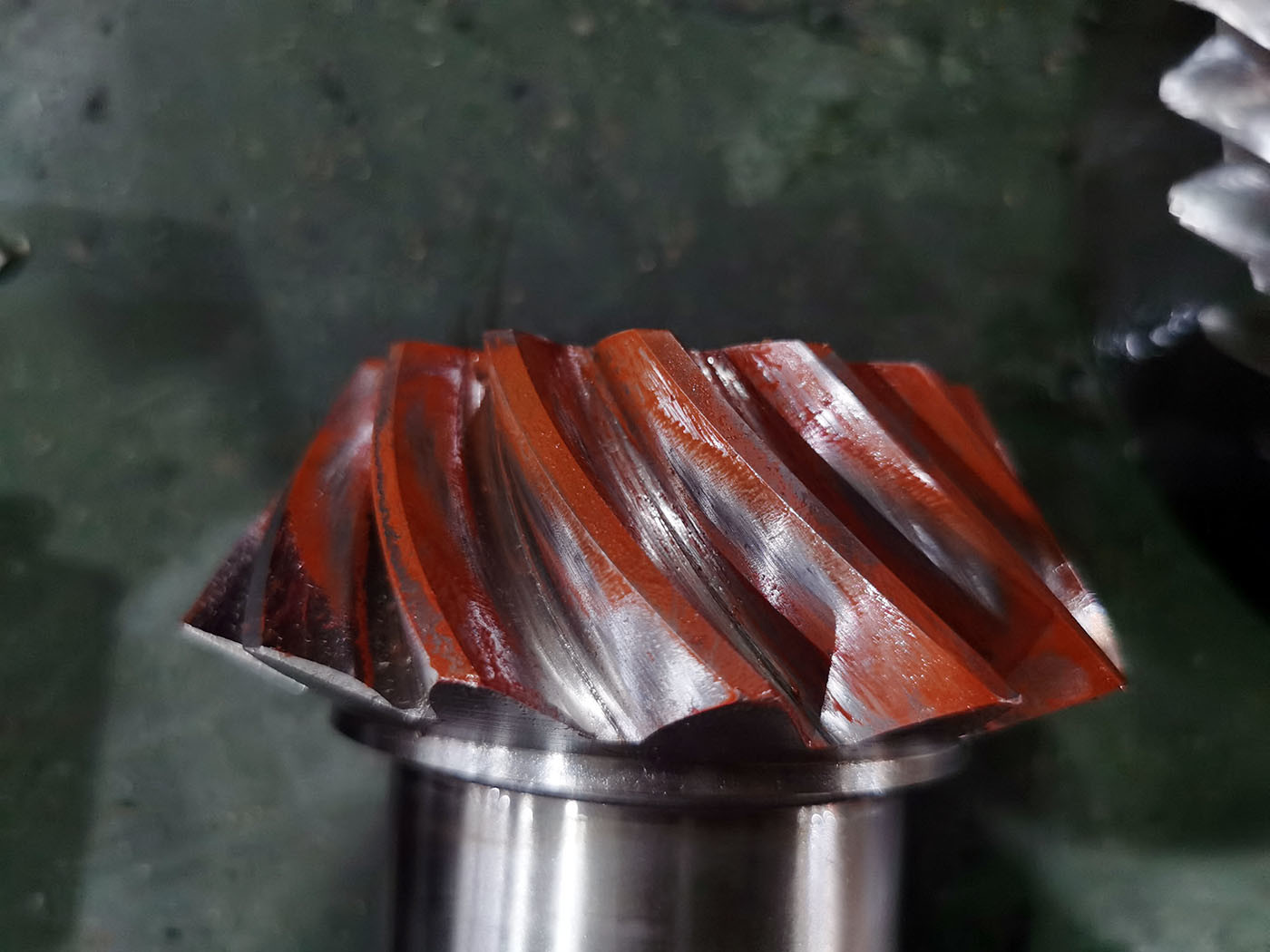

WAŁ ZĘBATY STOŻKOWY SPIRALNY Z 16
Materiał: STAL SAE 4620
OBRÓBKA CIEPLNA: NAWĘGLANIE
TWARDOŚĆ: 58-62 HRC
KĄT CZOŁOWY 20°23'39.98"
KĄT PODZIAŁU 17°25'4.69"
KĄT STOPY 15°56'48.4"
| Produkty | Zestaw przekładni stożkowych spiralnych |
| Wykonane na zamówienie | √ |
| Materiał | 20CrNiMoA/AISI/SAE 8620 |
| Produkcja uzębienia | Szlifowanie zębów |
| Podziałka średnicowa | 3.75 |
| Moduł | |
| Liczba zębów (Z) | 16 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia (β) | 35° |
| Klasa dokładności zębów | AGMA 10-11Grade |
| Obróbka cieplna | NAWĘGLANIE |
| Twardość powierzchniowa | 58-62HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie produkcyjne
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Kontrola
