| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB23032601 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $800/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Położenie: | Prawa ręka | Kąt wału: | 90° |
|---|---|---|---|
| kąt helisy: | 35° | Twardość: | 220-260 HB |
| Zęby zębate: | 53 | Materiał: | 20CrNi2MoA |
| Podkreślić: | SAE 4320 stalowa spiralna przekładnia stożkowa,stalowa spiralna przekładnia stożkowa,20-modułowa spiralna przekładnia stożkowa |
||
Kąt linii śrubowej: 35°
Kąt przyporu: 20°
Metoda produkcji: Gelason
Współczynnik podziału 0.85
Współczynnik luzu 0.188
Podziałka średnicowa 1.27
Podziałka okrężna 62.832
1) Cechy przekładni stożkowej z zębami skośnymi
Zestaw przekładni stożkowych z zębami skośnymi należy wymieniać parami.
Obie przekładnie, lewa i prawa, powinny być wymieniane razem.

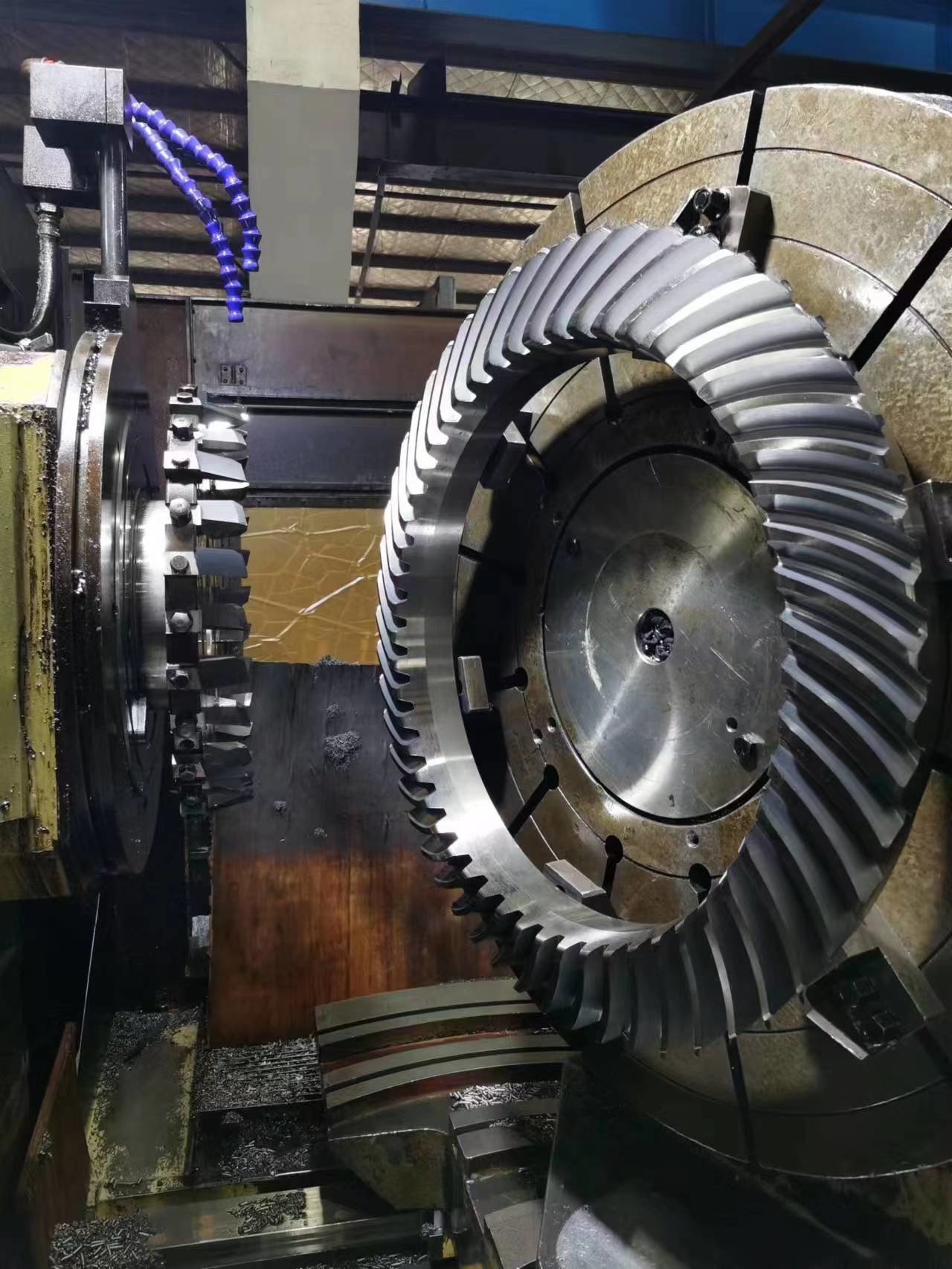

2) Produkcja przekładni stożkowych z zębami skośnymi
Przekładnie stożkowe z zębami skośnymi produkowane są metodą frezowania i szlifowania.
| Produkty | Przekładnie stożkowe z zębami skośnymi |
| Wykonane na zamówienie | √ |
| Materiał | SAE 4320/ 20CrNi2MoA |
| Produkcja uzębienia | Frezowanie i szlifowanie uzębienia |
| Szlifowanie uzębienia | √ |
| Moduł | 20 |
| Liczba zębów (Z) | 53 |
| Kąt przyporu (α) | 20° |
| Kąt linii śrubowej (β) | 35° |
| Klasa dokładności uzębienia | ISO 6 klasa/ AGMA 11 klasa |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62HRC |
| PORÓWNANIE GATUNKÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie produkcyjne
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Kontrola
