| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimalne zamówienie: | 2 zestawy |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 DNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Materiał: | stali | Typ Profie: | Gleasona |
|---|---|---|---|
| Produkcja: | Szlifowanie przekładni | kąt helisy: | 15° |
| Profil sprzętu: | Rodzaj Gleasona | Dokładność: | Klasa AGMA 10-11 |
| Podkreślić: | 16.477 Moduły kołowe zębatki spiralne,Specjalnie dopasowane zębatki spiralne |
||

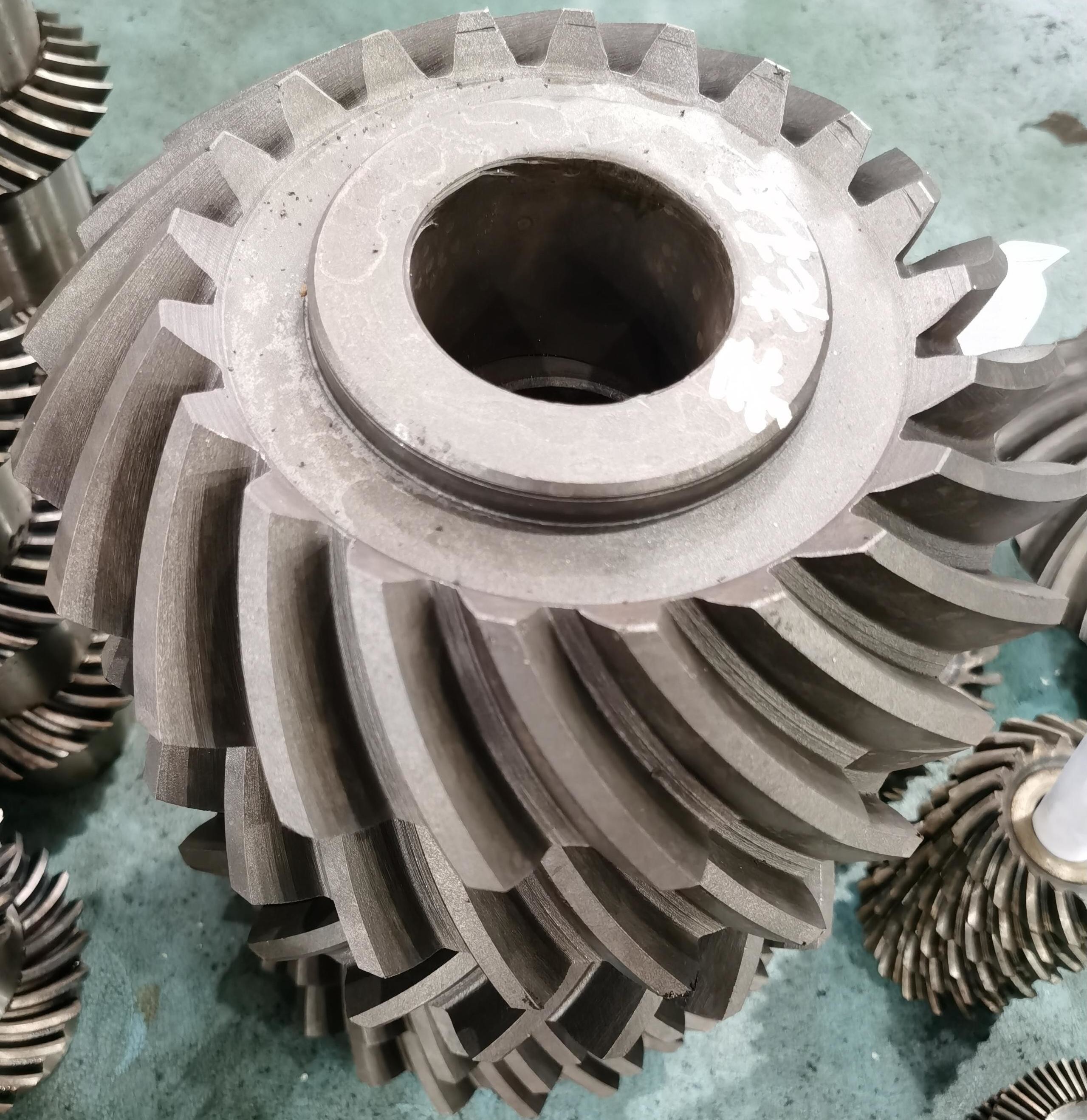

1) Opis sprzętu spiralnego
Ten rodzaj biegów kształtowych z logarytmicznym profilem spiralnym zęba wykazuje niezrównane zalety wydajności w nie równoległych przekładniach osi,i jest szczególnie odpowiedni do wymagających warunków wymagających zarówno dokładności, jak i niezawodności.
2) Zalety sprzętu spiralnego
a) Kontynuacja połączenia: Jednoczesny kontakt liczby zębów ≥ 2.5
b) Pojemność nośna: współczynnik momentu obrotowego statycznego osiąga 1,8 razy więcej niż w specyfikacji biegów
c) Zarządzanie cieplne: Wzrost temperatury roboczej jest o 22°C niższy niż standardowy w branży
3) Zastosowania sprzętu spiralnego
a) Transport lądowy: Szybkie pociągi kolejowe
b) Produkcja przemysłowa: Główna jednostka napędowa walcowni na zimno
c) Obrona Narodowa i Przemysł Wojskowy: Skrzynka przenośnikowa pojazdów pancernych
| Produkty | Zębaty z przyrządem spiralnym |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Gleason |
| Produkcja zębów zębów | Szlifowanie biegów |
| Szlifowanie zębów | √ |
| Moduł (M) | 16.477 |
| Liczba zębów (Z) | 21 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 15° |
| Stopień dokładności osła robaka | Klasa ISO 6 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
