| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | 300＄ |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 DNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| kąt helisy: | 35° | Dokładność: | Agma 9 |
|---|---|---|---|
| Kąt prasy: | 20° | Metoda produkcji: | Szlifowanie kół zębatych |
| Klasa jakości: | ISO 6-7 | Typ Profie: | Gleasona |
| Podkreślić: | Zwiększona wydajność zębatek spiralnych,Gęstość konstrukcji zębatek spiralnych,Wysoce precyzyjne zębatki spiralne |
||

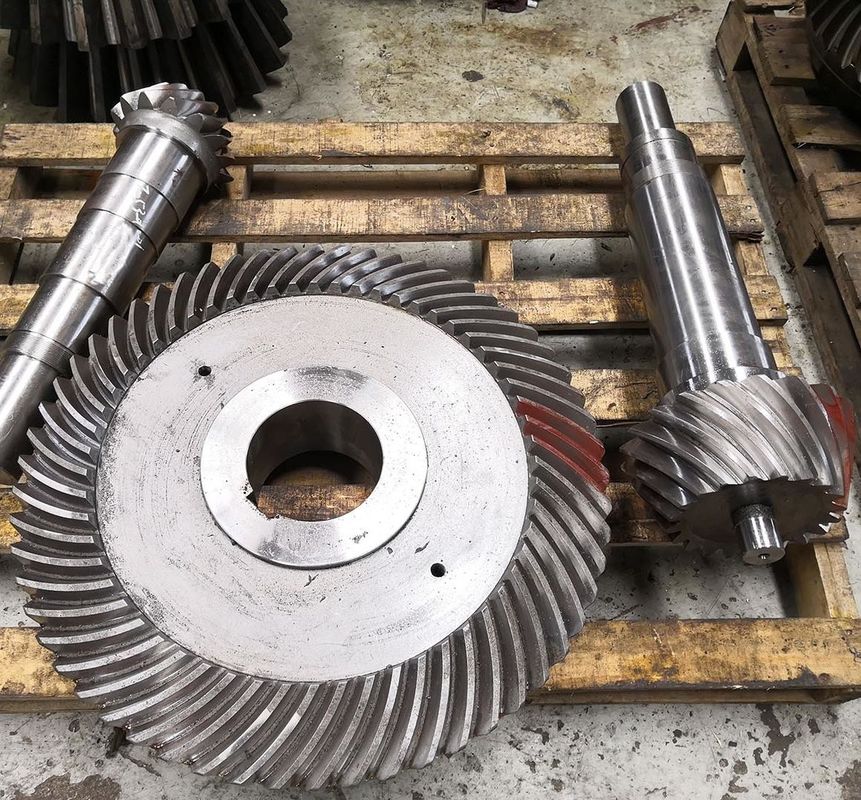

1) Cechy sprzętu spiralnego
a)Profil zęba jest złożony i wymaga precyzyjnego obróbki specjalnymi maszynami narzędziowymi (takimi jak maszyny narzędziowe Gleason lub Olicon).
b) Kąt spiralny można regulować (np. 35° lub 0° spiralne przekręty na zerowe stopnie) w celu spełnienia różnych wymagań.
2) Zalety sprzętu spiralnego
a)Wysokiej precyzji transmisja: może spełniać rygorystyczne standardy przemysłowe (takie jak AGMA, ISO).
b) Elastyczna konstrukcja: kąt spiralki można zoptymalizować w zależności od warunków pracy w celu zrównoważenia hałasu, pojemności i wydajności.
| Produkty | Zębaty z przyrządem spiralnym |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Gleason |
| Produkcja | Szlifowanie i szlifowanie zębów |
| Szlifowanie zębów | √ |
| Moduł (M) | 16 |
| Liczba zębów (Z) | 32 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 15° |
| Stopień dokładności | Klasa ISO 6 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
