| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB2207002 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $300/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Moduł: | 16.477 | Kąt ciśnienia: | 20° |
|---|---|---|---|
| kąt helisy: | 15° | Materiał: | 17CrNiMo6 |
| Obróbka cieplna: | Nawęglanie | Przetwarzanie produkcji: | Szlifowanie teeeth |
| Podkreślić: | 16.477 Modułowe stalowe spiralne koła zębate stożkowe,wewnętrzne prostokątne koło zębate stożkowe,16.477 Modułowe koło zębate stożkowe |
||

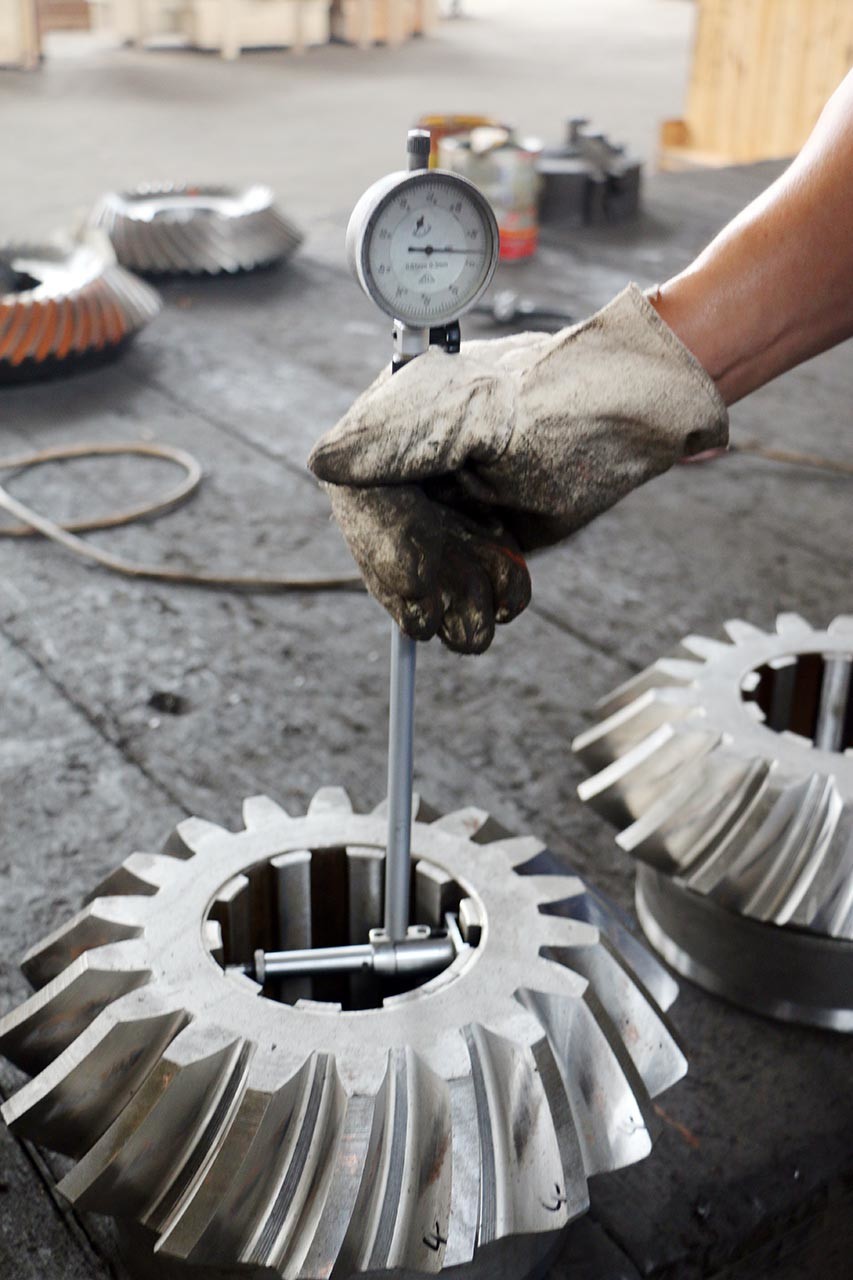

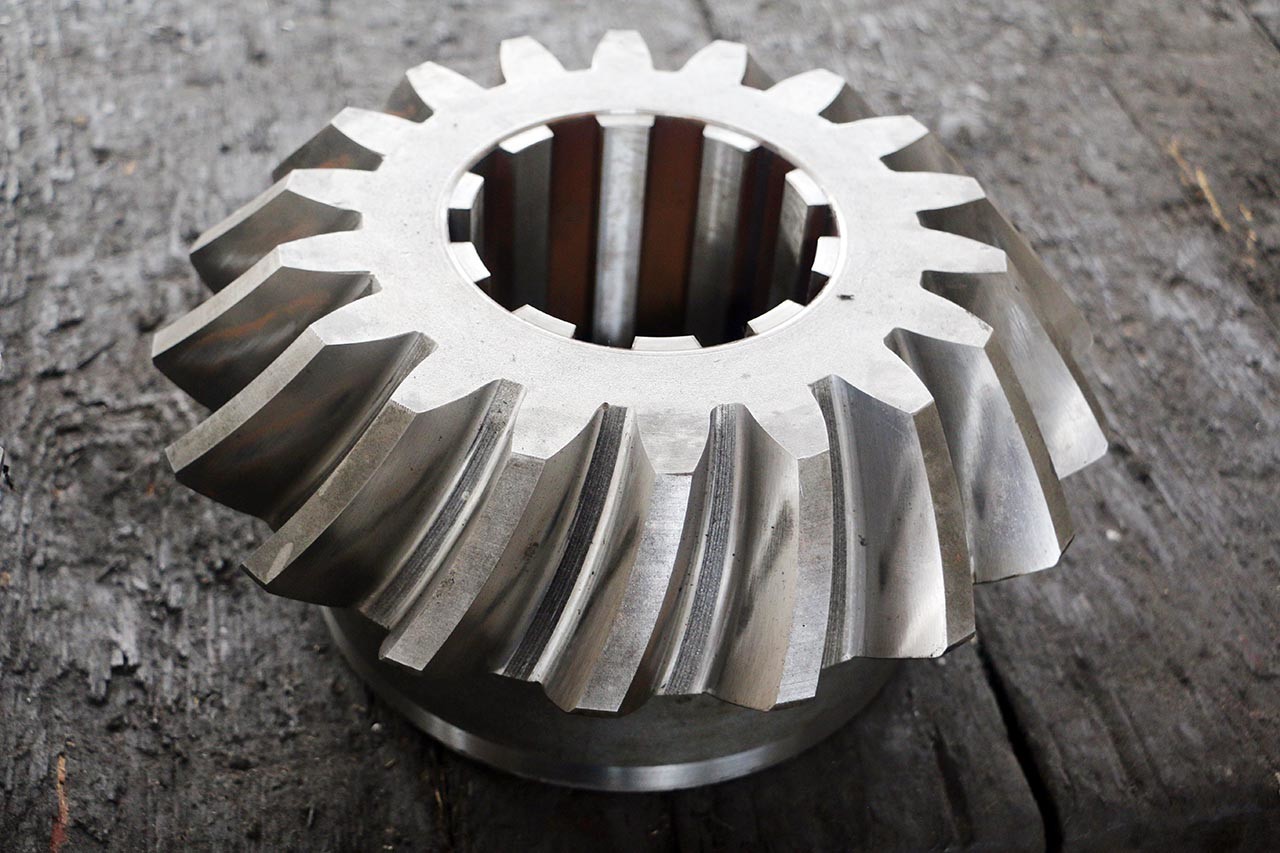

16.477 Moduł Stalowe Koła Zębate Stożkowe Spiralne z Wewnętrznym Wielowypustem Prostokątnym
1) Opis koła zębatego stożkowego spiralnego
Koło zębate stożkowe spiralne to specjalny rodzaj koła zębatego stożkowego, koło zębate stożkowe spiralne z kątem helisy.
2) Jakość koła zębatego stożkowego spiralnego
Standardowe koło zębate stożkowe spiralne produkowane przez frezowanie zębów.
Koło zębate stożkowe spiralne może być poddane szlifowaniu zębów po obróbce cieplnej.
Jakość zębów może osiągnąć klasę ISO 5-6 (klasa AGMA 10-11)
| Produkty | Stożkowe Koła Zębate Spiralne z Wewnętrznymi Wielowypustami |
| Wykonane na zamówienie | √ |
| Typ Profilu Zęba | Gleason |
| Produkcja Kół Zębatych Ślimakowych | Frezowanie i Szlifowanie Zębów |
| Szlifowanie Zębów Wału Ślimakowego | √ |
| Moduł (M) | 16.477 |
| Liczba Zębów (Z) | 18 & 23T |
| Kąt Przestrzenny (α) | 20° |
| Kąt Pochylenia | 15° |
| Stopień Dokładności Wału Ślimakowego | ISO 6 Grade |
| Obróbka Cieplna | Nawęglanie |
| Twardość Powierzchni | 58-62HRC |
| PORÓWNANIE KLAS KODÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie Produkcyjne
Proces Produkcji
Kucie Obróbka Cięcie
Obróbka Cieplna Szlifowanie Inspekcja
