| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB220722002 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $700/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 700 sztuk/miesiąc |
| Moduł: | 14.111 | Kąt wału: | 90° |
|---|---|---|---|
| Materiał: | 20CrNi2MoA | Liczba zębów przekładni: | 36 i 48t |
| Typ profilu: | Gleasona | Obróbka cieplna: | Nawęglanie |
| Podkreślić: | Spiralne koła zębate do samochodów,14.111 moduł Gleason Bevel Gear,Gleason Bevel Gear do samochodów |
||

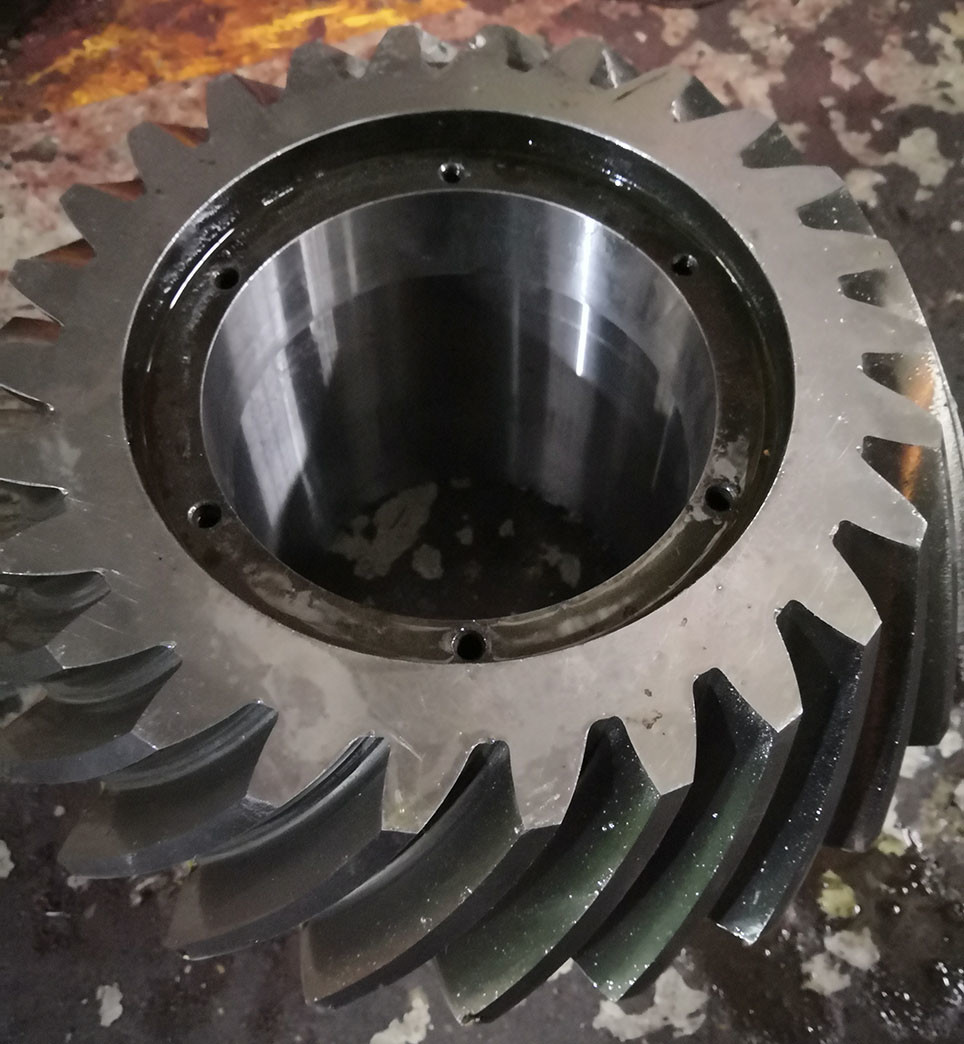

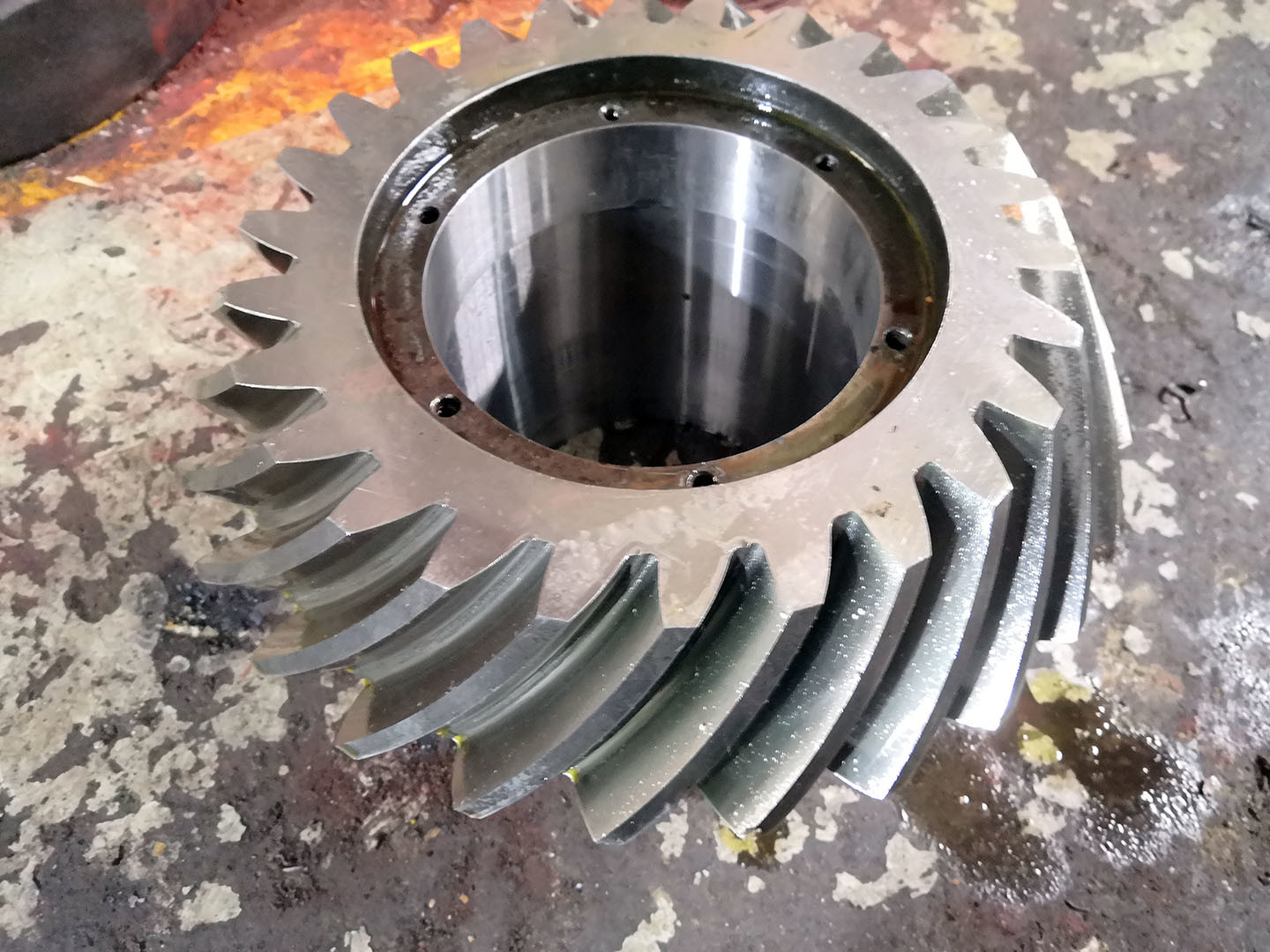

14.111 Moduł Gleason Typ Przekładnia Zębata Szlifowanie Zębów Spirala
1) Opis przekładni stożkowej spiralnej
Przekładnia stożkowa spiralna to przekładnia stożkowa z kątem helisy zębów spiralnych.
Przekładnia stożkowa z zakrzywionymi, skośnymi zębami, zapewniająca stopniowe zazębianie i większą powierzchnię styku.
2) Cechy przekładni stożkowej spiralnej
a) Z wyższym współczynnikiem pokrycia, większą wytrzymałością i trwałością w porównaniu z równoważną przekładnią stożkową prostą.
b) Umożliwia wyższy współczynnik redukcji.
c) Z lepszą sprawnością przenoszenia zredukowanym hałasem przekładni.
3) Zastosowania przekładni stożkowej spiralnej
Samochody, ciągniki, pojazdy, końcowe przełożenia redukcyjne dla statków.
Odpowiednia do napędów o dużej prędkości i dużym obciążeniu.
| Wykonane na zamówienie | √ |
| Typ Profilu Zęba | Gleason |
| Przetwarzanie Produkcyjne | Frezowanie Zębów |
| Szlifowanie Zębów | √ |
| Moduł (M) | 14.111 |
| Liczba Zębów (Z) | 36 & 48T |
| Kąt Przylegania (α) | 20° |
| Kąt Helisy (β) | 35° |
| Kąt Roboczy/Kąt Wału | 90° |
| Materiał | 20CrNi2MoA |
| Obróbka Cieplna | Nawęglanie/Hartowanie |
| Twardość Powierzchni | 58-62 HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie Produkcyjne
Proces Produkcji
Kucie Obróbka Cięcie
Obróbka Cieplna Szlifowanie Kontrola
