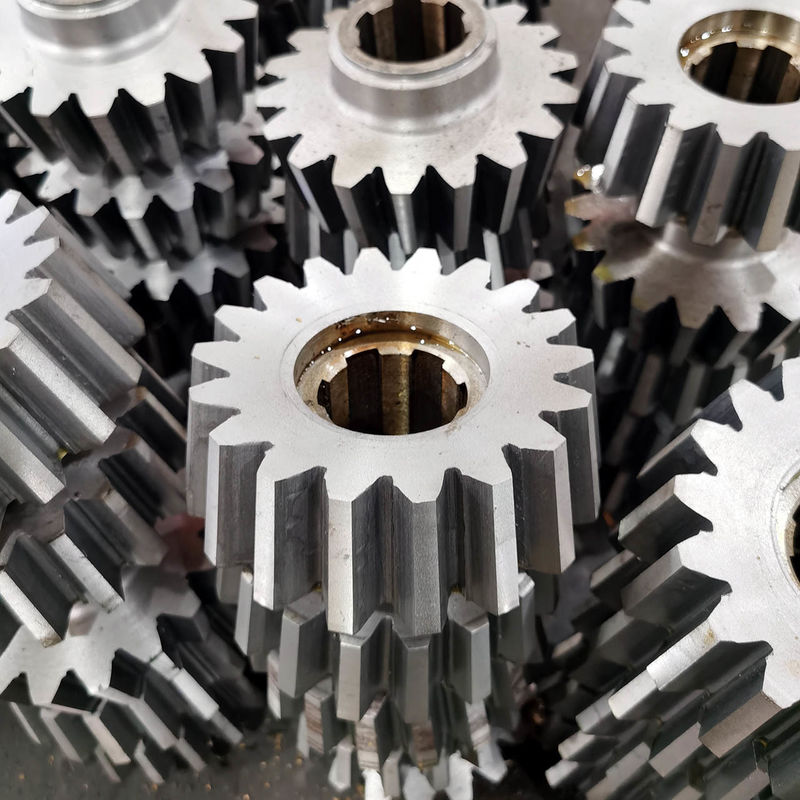

7 Moduł 18T Miter Prostości biegów z wytrzymałością indukcyjną
  • 7 Moduł 18T Miter Prostości biegów z wytrzymałością indukcyjną
7 Moduł 18T Miter Prostości biegów z wytrzymałością indukcyjną

7 Moduł 18T Miter Prostości biegów z wytrzymałością indukcyjną

Miejsce pochodzenia Chiny
Nazwa handlowa YZGEAR
Numer modelu BG22072202
Szczegóły produktu
Moduł:
7
Numer zębów:
18t
Tworzywo:
SAE4340
Obróbka cieplna:
Hartowane indukcyjnie
Twardość:
50-55 HRC
Ocena jakości:
Grade ISO 8-9
Podkreślić:

7-modułowe proste przekładnie stożkowe

,

proste przekładnie stożkowe z wewnętrznymi wielowypustami

,

7-modułowe proste przekładnie kątowe

Warunki płatności i wysyłki
Minimalne zamówienie
1 zestaw
Cena
$300.0/Set
Szczegóły pakowania
Skrzynia ze sklejki
Czas dostawy
55 dni
Zasady płatności
L/C, D/P, T/T, Western Union
Możliwość Supply
800 zestawów/miesiąc
Opis produktu

7 Moduł Zespół przyrostowy z przyrządem przyrostowym z wewnętrznymi szpilkami

1) Opis przekładni kształtowych

Zęby bieżnikowe, używane do łączenia dwóch wałów, których osie się przecierają, a powierzchnie pasma są stożkami.

Zęby biegów biegów są cięte wzdłuż stożka.

Sprzęgło kształtowane prosto jest prostą formą sprzęgła kształtowanego z prostymi zębami.

2) Zastosowania przyrządów biegłych prostych

Narzędzia maszynowe, narzędzia elektryczne, maszyna drukarska, skrzynia biegów.

Specyfikacje techniczne
Parametry Specyfikacja
Wykonane na zamówienie Dostępne
Rodzaj profilu przekładni Gleason
Proces produkcji Kształtowanie biegów
Szlifowanie zębów Wliczone
Moduł (M) 7
Liczba zębów (Z) 18
kąt ciśnienia (α) 20°
kąt prowadzenia Zwyczajne
Stopień dokładności Klasa ISO 8-9
Obsługa cieplna Karburowanie/przykręcanie indukcyjne
Twardota powierzchni Zmiana biegów
Porównanie klas kodów stali
CHINA/Zjednoczone Królestwo ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Sprzęt produkcyjny

7 Moduł 18T Miter Prostości biegów z wytrzymałością indukcyjną 0

Proces produkcji



7 Moduł 18T Miter Prostości biegów z wytrzymałością indukcyjną 1
