| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB2207003 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $300/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Mode: | 4.5 | Położenie: | Lewostronny |
|---|---|---|---|
| Kąt prasy: | 20° | Twardość: | 58-62 HRC |
| Obróbka cieplna: | Nawęglanie | Klasa jakości: | ISO 6 klasa Agma 11 klasa |
| Podkreślić: | Spiralne koła zębate stożkowe 4,5M,przekładnie śrubowe SAE 4320 |
||

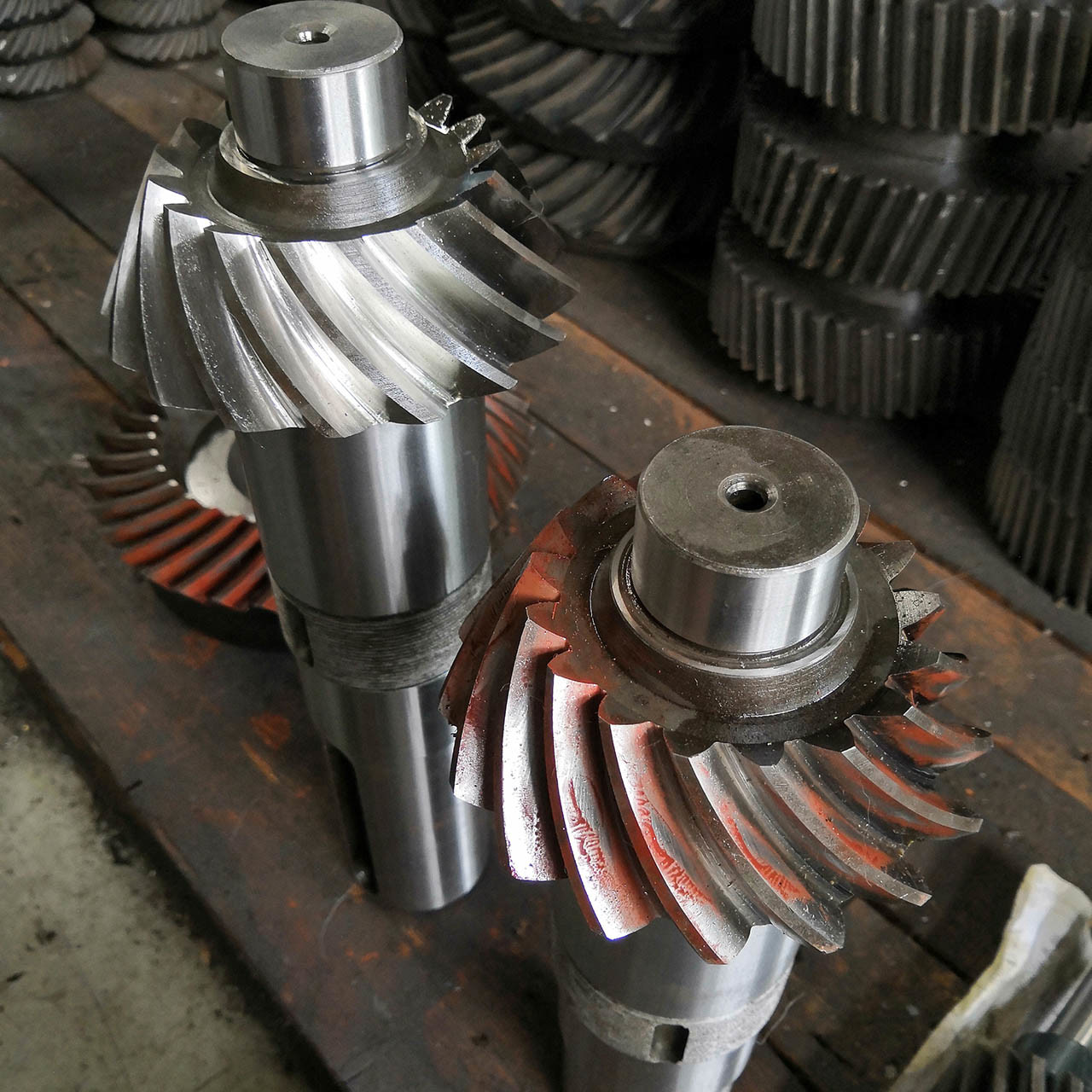

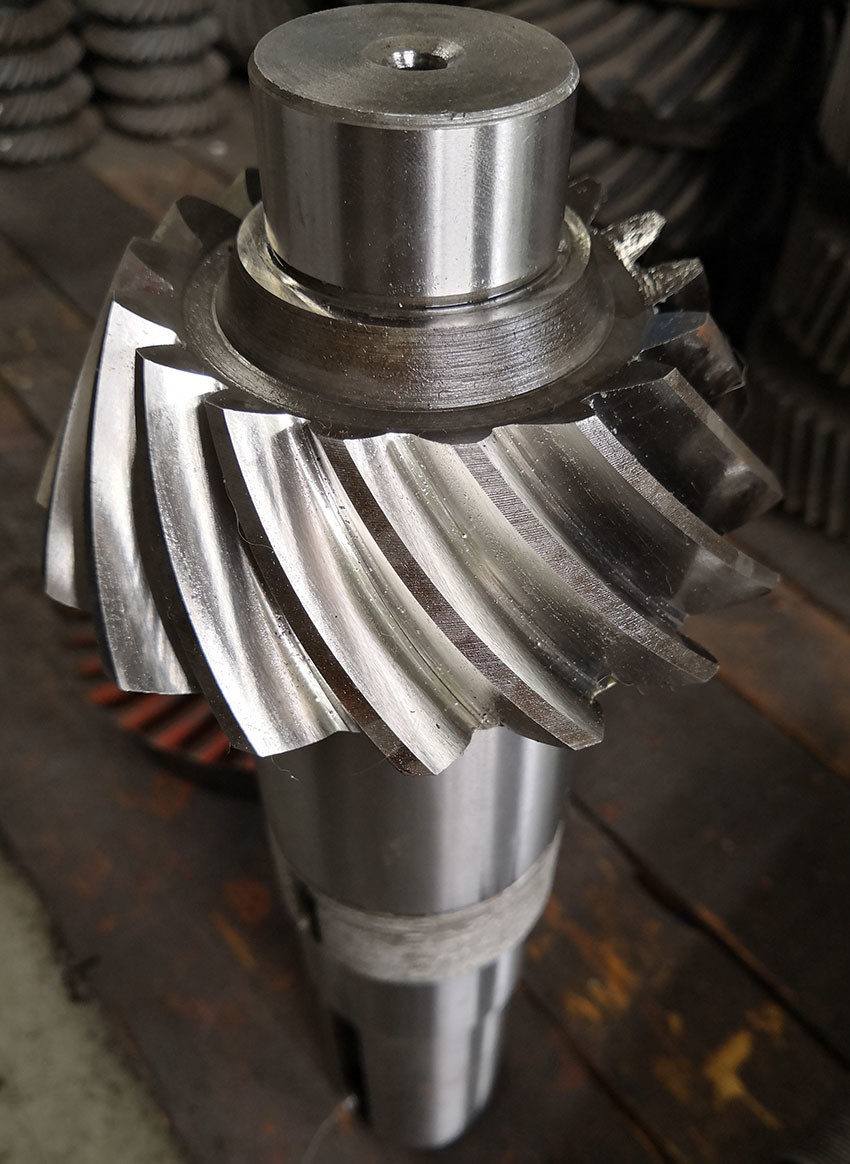

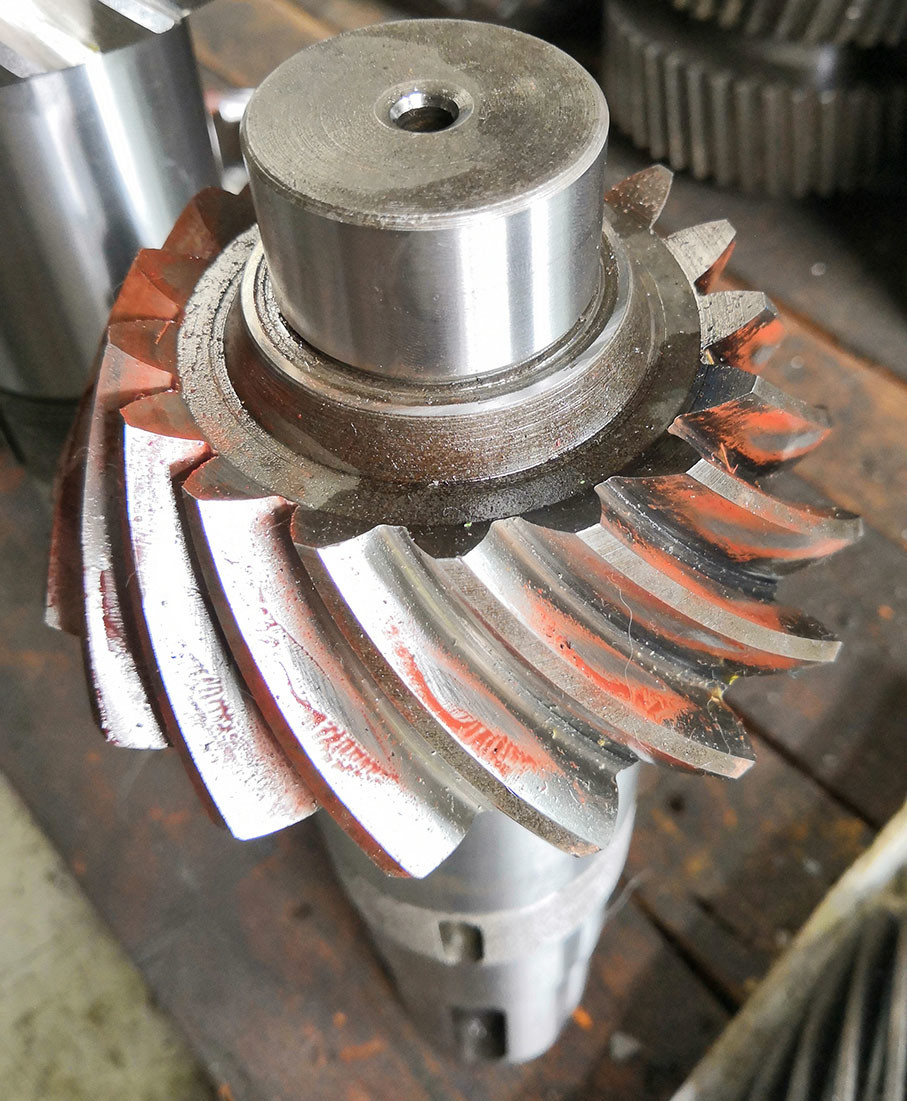

1) Opis spirali wygiętej
Zmiana biegów spiralnych jest biegami biegów z zębami spiralnymi.
W przypadku gdy kierunek napędu z wału napędowego musi być obrócony o 90°, aby napędzać koła.
wytwarza mniejsze drgania i hałas niż tradycyjne narzędzia do cięcia prostych lub wyciągowych z prostymi zębami.
2) Cechy zespółów spirali
Zestaw biegów spirałowych należy wymieniać w parach.
zastąpione razem.
| Produkty | Zębatki z bieżnikiem spiralnym z wewnętrznymi szpinami |
| Wykonane na zamówienie | √ |
| Materiał | SAE 4320/ 20CrNi2MoA |
| Produkcja zębów zębów | Wykorzystanie urządzeń do obróbki biegów |
| Szlifowanie zębów | √ |
| DP | 4.5 |
| Liczba zębów (Z) | 17T |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 35° |
| Stopień dokładności zębów | ISO 6 stopnia/ AGMA 11 stopnia |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
