| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB2207003 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $300/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Położenie: | Prawa ręka | Szerokość twarzy: | 85MM |
|---|---|---|---|
| Moduł: | 30 | Średnica skoku: | 2610 |
| Liczba zębów: | 87 | Materiał: | 20CrNi2MoA |
| Podkreślić: | Spiralne koła zębate do szlifowania kół zębatych,przekładnie stożkowe systemu gleason 30 Moduł,przekładnie zębate stożkowe systemu Gleason |
||
1) Cechy kół zębatych stożkowych z zębami skośnymi
Zestaw kół zębatych stożkowych z zębami skośnymi powinien być wymieniany parami.
Zarówno koła zębate lewe, jak i prawe powinny być wymieniane razem.
2) Produkcja kół zębatych stożkowych z zębami skośnymi

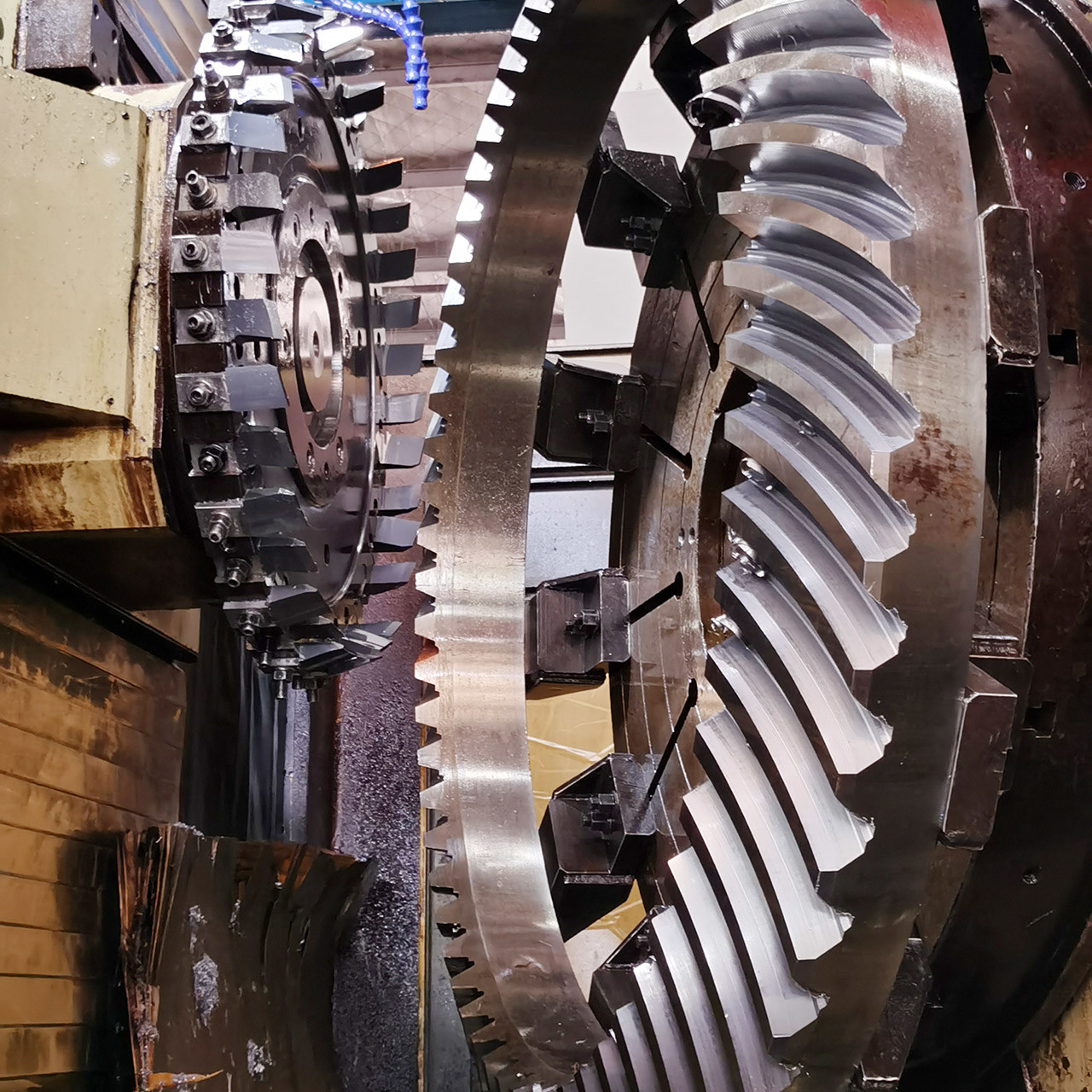

Koła zębate stożkowe z zębami skośnymi produkowane przez frezowanie i szlifowanie kół zębatych.
| Produkty | Koła zębate stożkowe z zębami skośnymi z wewnętrznymi rowkami |
| Wykonane na zamówienie | √ |
| Materiał | SAE 4320/ 20CrNi2MoA |
| Produkcja uzębienia | Frezowanie i szlifowanie uzębienia |
| Szlifowanie uzębienia | √ |
| Moduł (M) | 30 |
| Liczba zębów (Z) | 87 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 35° |
| Stopień dokładności | ISO 6 Grade/ AGMA 11Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62HRC |
| PORÓWNANIE GATUNKÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie produkcyjne
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Kontrola
