| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | HB220803001 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | $3000/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 82 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 220 Zestaw/Miesiąc |
| Moduł: | 32 | Twardość: | 260-280 HB |
|---|---|---|---|
| Marka: | OEM | Średnica końcówki: | 4500 |
| Szerokość: | 120 MM | Materiał: | 40CrNiMoA |
| Podkreślić: | 40CrNiMo Stalowe koła zębate w jodełkę,podwójna przekładnia śrubowa typu V,32 modułowe koła zębate w jodełkę |
||
1) Cechy herringbone gear
a) Nadaje się do zastosowań ciężkich.
b) Zestaw z kości śledzia równoważy wrodzone siły napędu.
c) Trudne do wytworzenia, nie mogą być cięte przez proste maszyny do obróbki biegów.

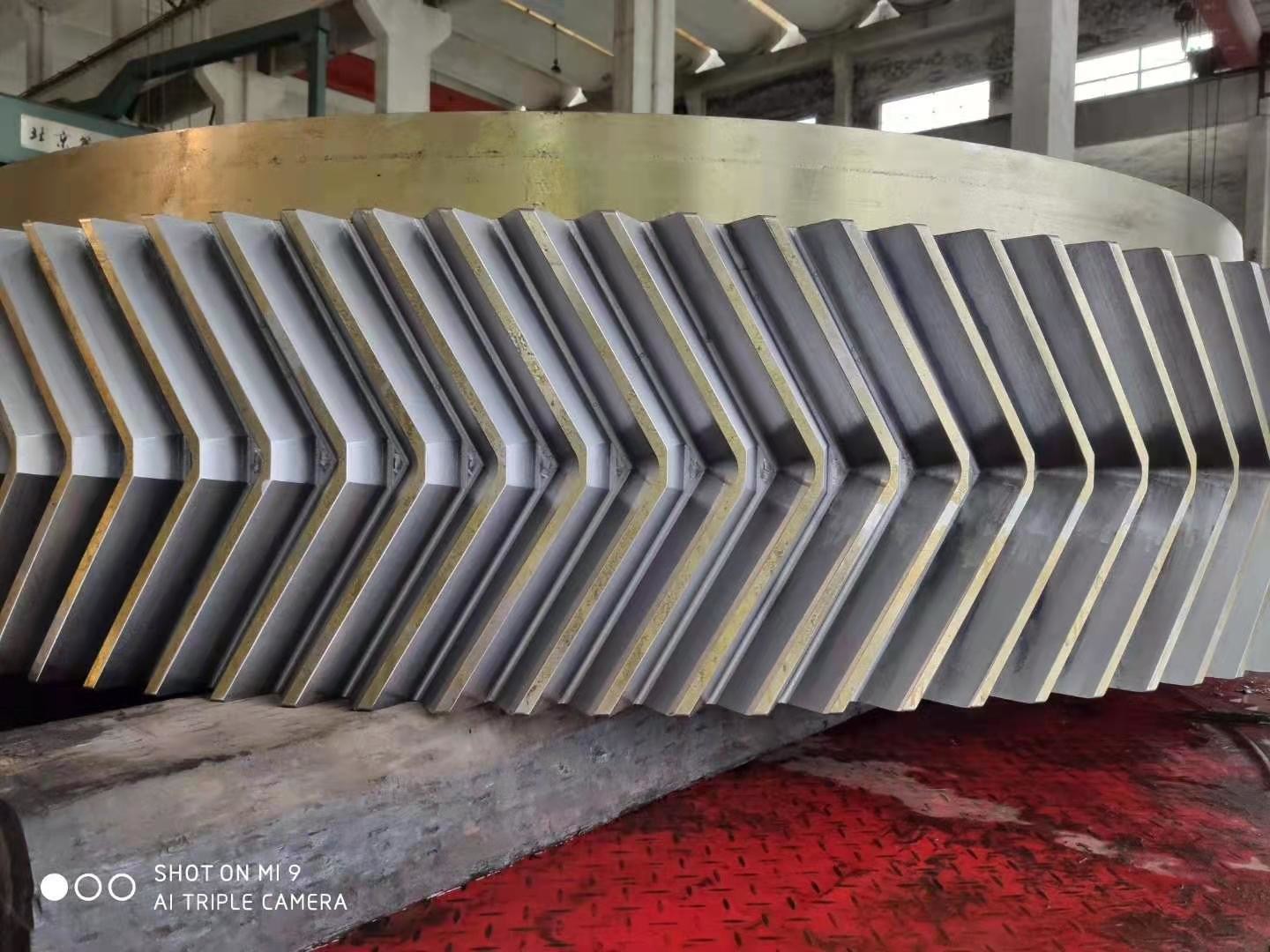

2) Opis narzędzi rybnych
Ten duży narzędziu herringbone został wykonany ze stali 40CrNiMoA
Obróbka cieplna materiału do tłumienia i hartowania
Prace obróbkowe - Skręcanie
Przetwarzanie fresowania zębów zębów
| Produkty | Zestaw herringbone |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja zębów zębów | Szlifowanie biegów |
| Szlifowanie zębów | √ |
| Moduł (M) | 32 |
| Liczba zębów (Z) | 102 |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 25° |
| Stopień dokładności zębów | Klasa ISO 8-9 |
| Obróbka cieplna | Utwardzanie indukcyjne |
| Twardota powierzchni | 50-55 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
