| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | DB220804002 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $500/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 75 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 100 sztuk/miesiąc |
| Marka: | OEM | Typ profilu biegów: | Podwójna przekładnia śrubowa |
|---|---|---|---|
| Numer zęba: | 43 | Twardość: | 58-62 HRC |
| DP: | 6.35 | Klasa jakości: | Klasa ISO 6-7 |
| Podkreślić: | 17CrNiMo6 Podwójne koła zębate śrubowe,podwójna zębatka w jodełkę DP 6.35,podwójne koła zębate śrubowe do reduktora biegów |
||

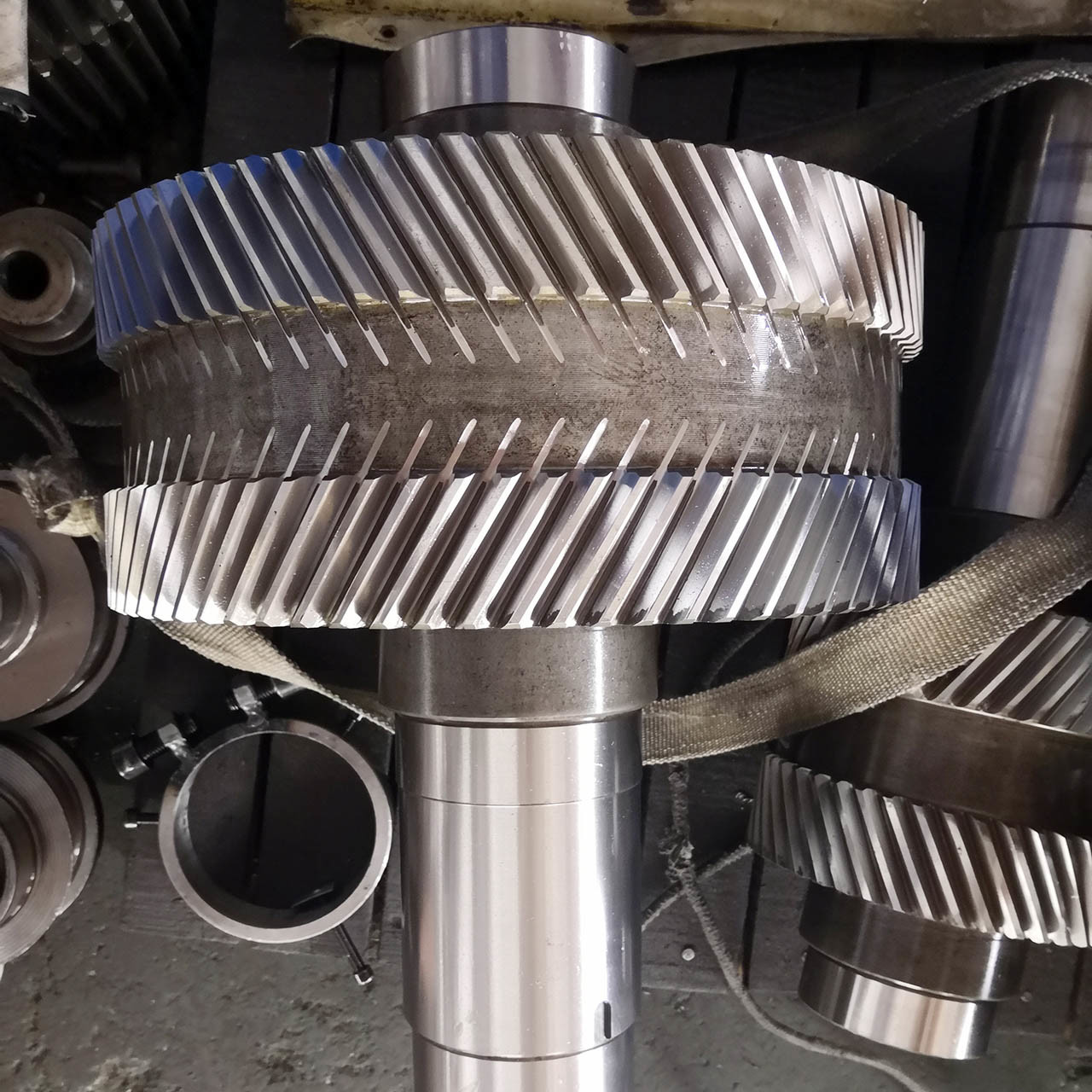

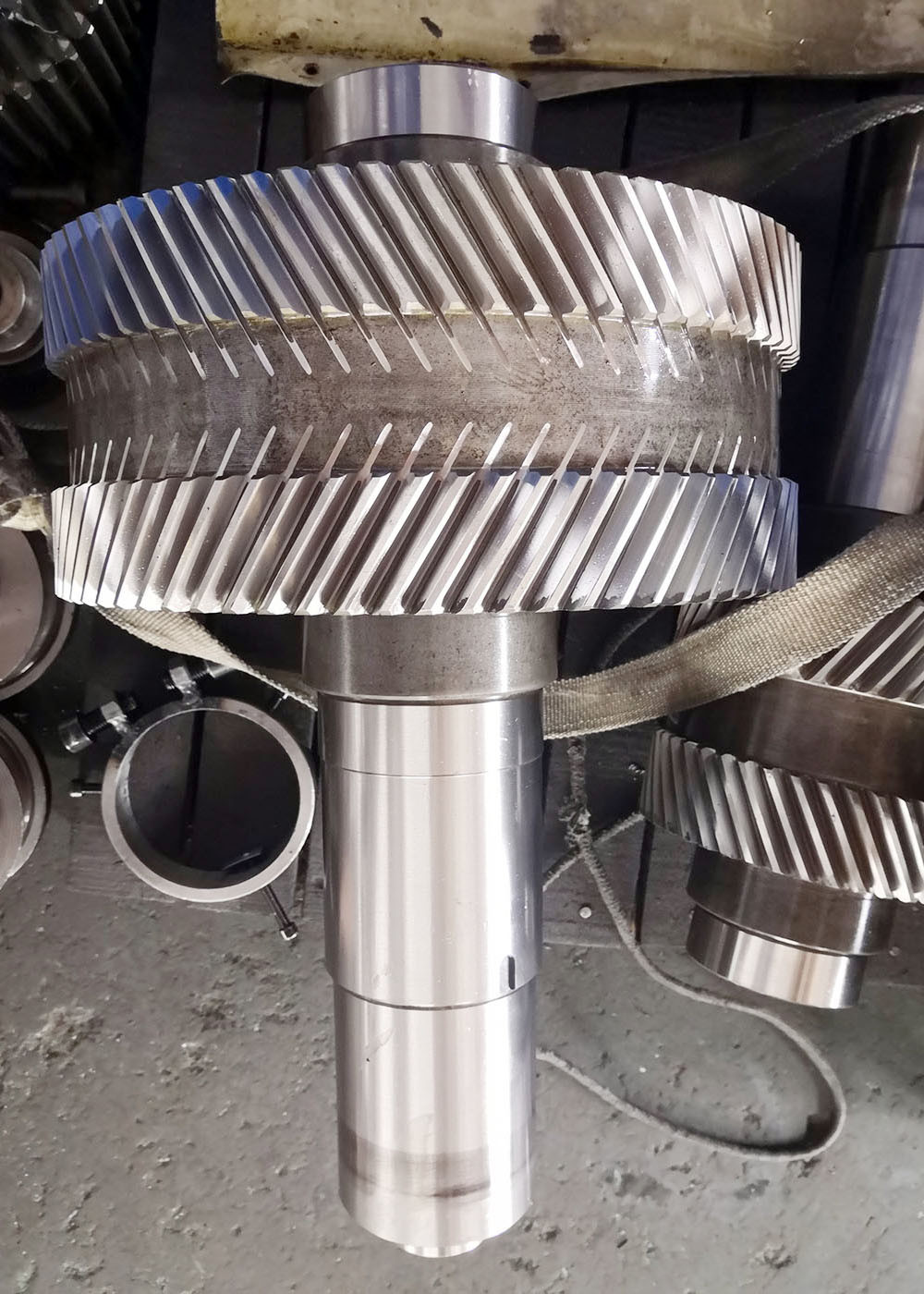

DP 6.35 17CrNiMo6 Zestaw kół zębatych z uzębieniem daszkowym do reduktora
1) Opis koła zębatego z uzębieniem daszkowym
Koło zębate z uzębieniem daszkowym charakteryzuje się symetrycznym układem dwóch identycznych zębów z dokładnie
przeciwnymi kątami helisy.
2) Cechy koła zębatego z uzębieniem daszkowym
Siły osiowe w przekładni zębatej z uzębieniem daszkowym niwelują się.
3) Zalety koła zębatego z uzębieniem daszkowym
a) Wytwarzają przeciwne reakcje poprzeczne, tym samym znosząc siłę poprzeczną wewnątrz samego koła zębatego.
b) Siła osiowa działająca na łożyska wynosi zero.
c) Zdolność przenoszenia mocy jest bardzo wysoka.
d) Używając tego, można osiągnąć wysokie prędkości po linii podziałowej.
| Produkty | Koło zębate z uzębieniem daszkowym |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Koło zębate walcowe |
| Produkcja | Szlifowanie kół zębatych |
| Szlifowanie zębów | √ |
| Moduł (M) | 6.35 |
| Liczba zębów (Z) | 43 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 31° |
| Stopień dokładności zębów | ISO 6-7 Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62 HRC |
| PORÓWNANIE GATUNKÓW STALI | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
Cięcie Frezowanie
Obróbka cieplna Szlifowanie Kontrola
