| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | DB220804005 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $700/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 75 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 100 sztuk/miesiąc |
| Typ profilu: | Podwójna przekładnia śrubowa | Szerokość: | 80mm |
|---|---|---|---|
| Proces produkcji: | Frezowanie kół zębatych | Numer zęba: | 35T |
| Klasa jakości: | ISO 8-9 | wpust: | 120 MM |
| Podkreślić: | ZG 42CrMo Podwójne koła zębate śrubowe,podwójne koło zębate śrubowe 35T,koła zębate 35T Podwójne koła zębate śrubowe |
||

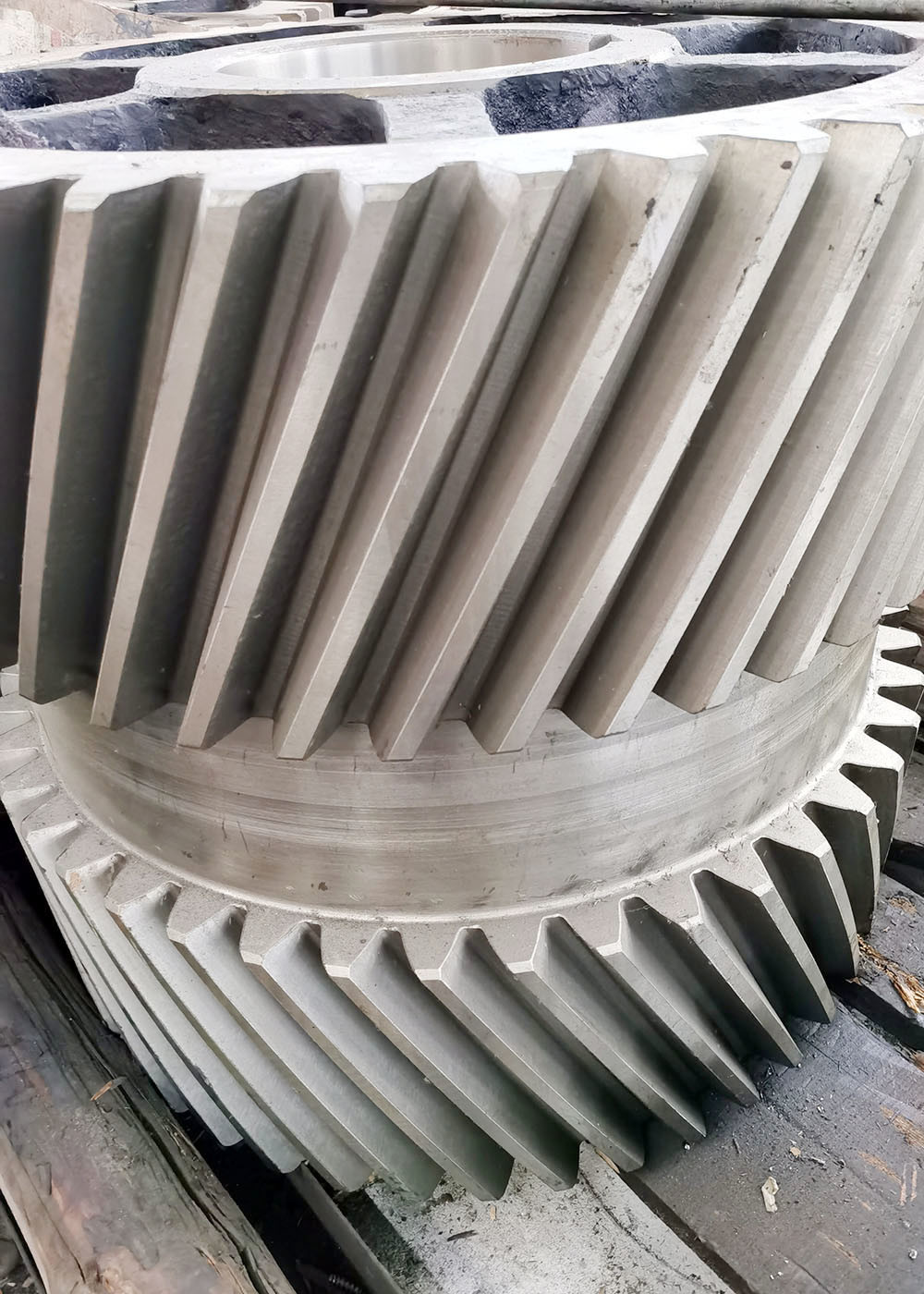

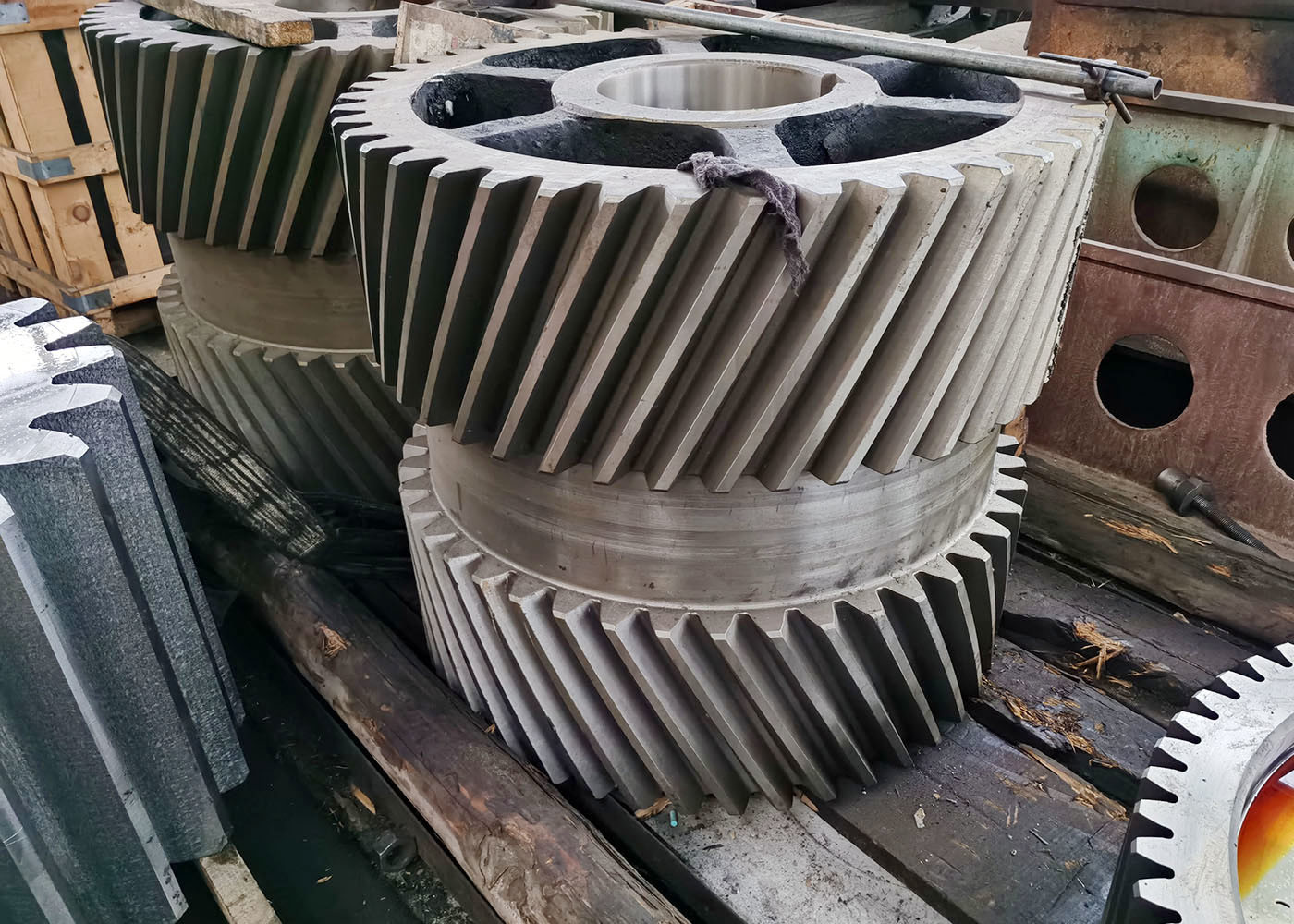

Odlewane stalowe koła zębate ZG 42CrMo dwuśrubowe - koło zębate
1) Opis koła zębatego dwuśrubowego
Koło zębate dwuśrubowe składa się z dwóch identycznych kół zębatych połączonych na tej samej osi i posiadających zęby w przeciwnych kierunkach
(jedno ma lewoskrętną helisę, a drugie prawoskrętną).
2) Cechy koła zębatego dwuśrubowego
a) Wynikowa siła osiowa rozwijana w kole zębatym dwuśrubowym jest zerowa.
b) Koło zębate dwuśrubowe może przenosić większą moc.
c) Duży kąt helisy może być korzystnie wykorzystany w kole zębatym dwuśrubowym
d) Koło zębate dwuśrubowe może zapewnić wyższą sprawność.
| Produkty | Koło zębate dwuśrubowe |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Koło zębate walcowe |
| Produkcja | Dłutowanie kół zębatych |
| Szlifowanie zębów | √ |
| Moduł (M) | Wykonane na zamówienie |
| Liczba zębów (Z) | 35 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 22° |
| Stopień dokładności zębów | ISO 8-9 Grade |
| Obróbka cieplna | Hartowanie i odpuszczanie |
| Twardość powierzchni | 260-300HB |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Cięcie Frezowanie
Obróbka cieplna Szlifowanie Kontrola
