| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SS220080701 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $50.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 55 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Materiał: | 20CrMnTi | Proces produkcji: | Szlifowanie splajnu |
|---|---|---|---|
| Twardość: | 58-62 HRC | Szerokość splajna: | 10 |
| Średnica końcówki: | 85 | Mniejsza średnica: | 78 |
| Podkreślić: | Wał zębaty ze stali stopowej 20CrMnTi,wał zębaty z prostokątnym wielowypustem,wał napędowy ze stali stopowej 20CrMnTi |
||

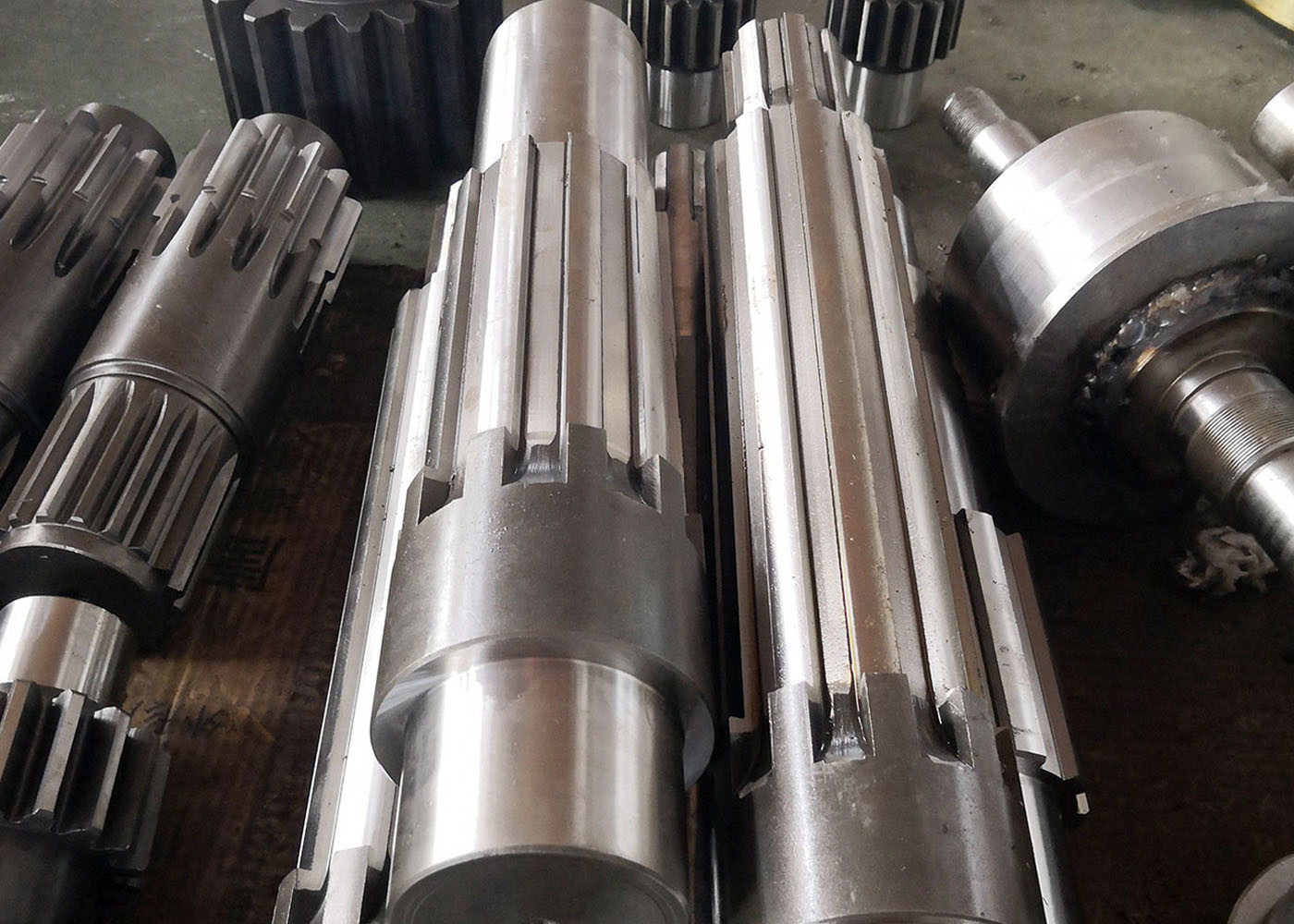

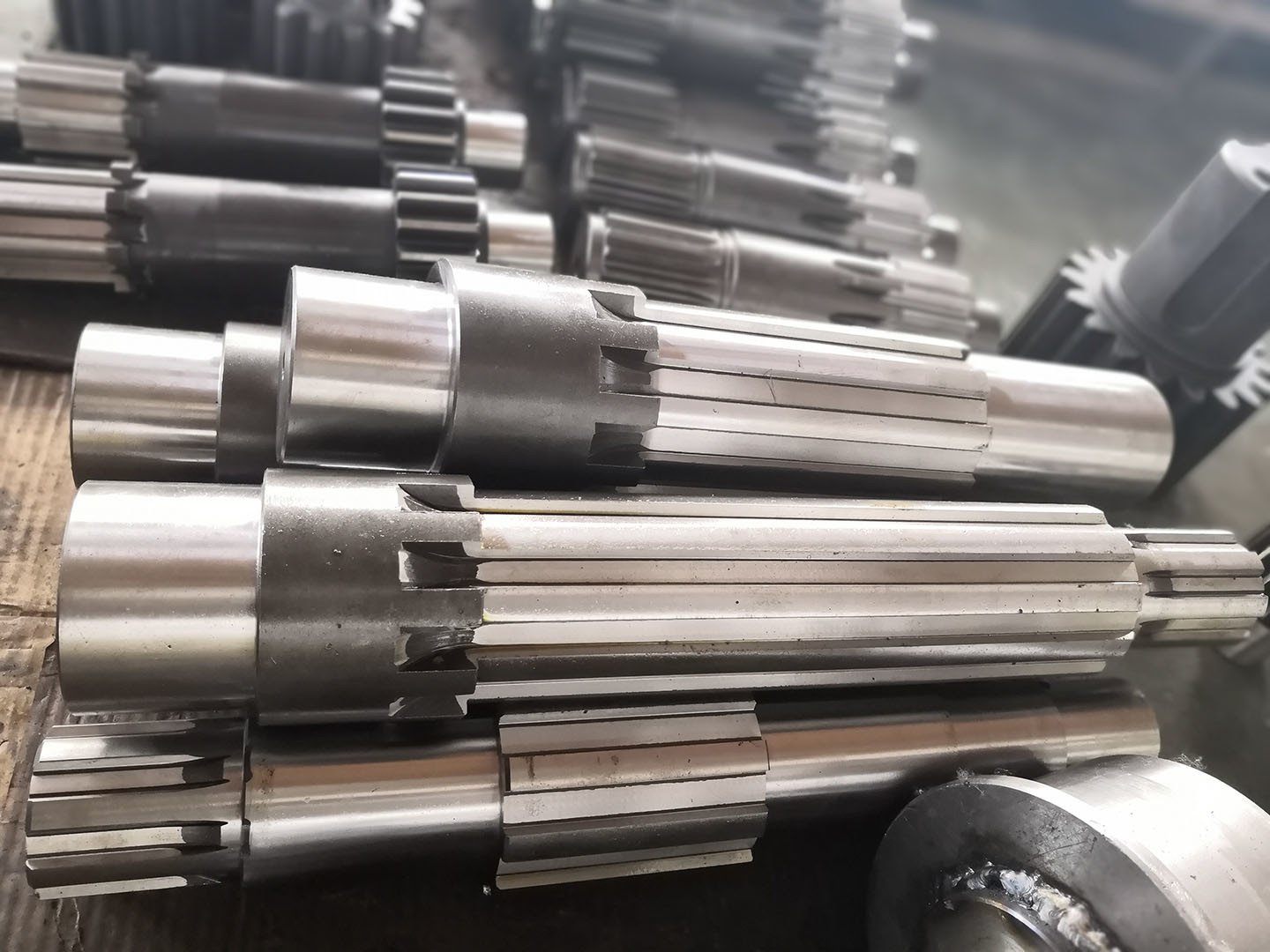

Niestandardowy wał wyjściowy ze stali stopowej 20CrMnTi z frezowanymi wielowypustami równoległymi
1) Proces produkcji wału wielowypustowego
Istnieją dwa uzupełniające się rodzaje wielowypustów: wewnętrzne i zewnętrzne. Wielowypusty zewnętrzne mogą być przeciągane, kształtowane
(na przykład na maszynie do kształtowania kół zębatych), frezowane, dłutowane, walcowane, szlifowane lub wytłaczane.
2) Rodzaje wielowypustów
a) Wielowypust ewolwentowy
b) Wielowypust równoległy lub prostokątny
c) Ząbkowanie.
3) Zastosowania wału wielowypustowego
a) Wały napędowe w pojazdach i wały odbioru mocy wykorzystują wielowypusty do przenoszenia momentu obrotowego i obrotu oraz umożliwiają zmiany długości
b)Wielowypusty są używane w kilku miejscach w rowerach.
c) Silniki samolotów mogą mieć wielowypust, na którym montowane jest śmigło.
| Produkty | Wały wielowypustowe prostokątne |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Wielowypust |
| Produkcja zębów | Frezowanie wielowypustów / Szlifowanie wielowypustów |
| Szlifowanie zębów | √ |
| Moduł (M) | Niestandardowy |
| Liczba zębów (Z) | Niestandardowy |
| Kąt przyporu (α) | 30° |
| Kąt pochylenia (β) | Niestandardowy |
| Stopień dokładności zębów | ISO 6-7 Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchni | 58-62 HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
