| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SS220080703 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $150.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 55 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Proces produkcji: | Szlifowanie splajnu | Twardość: | 58-62 HRC |
|---|---|---|---|
| Węglowodany: | Ra1.6 | Cor twardość: | 32-37 HRC |
| Główna średnica: | 150 mm | Średnica korzenia: | 137 mm |
| Podkreślić: | Dostosowany wał przekładni wielowypustowej przekładni,wał wyjściowy przekładni 20Cr2Ni4,wał przekładni wielowypustowej 20Cr2Ni4 |
||

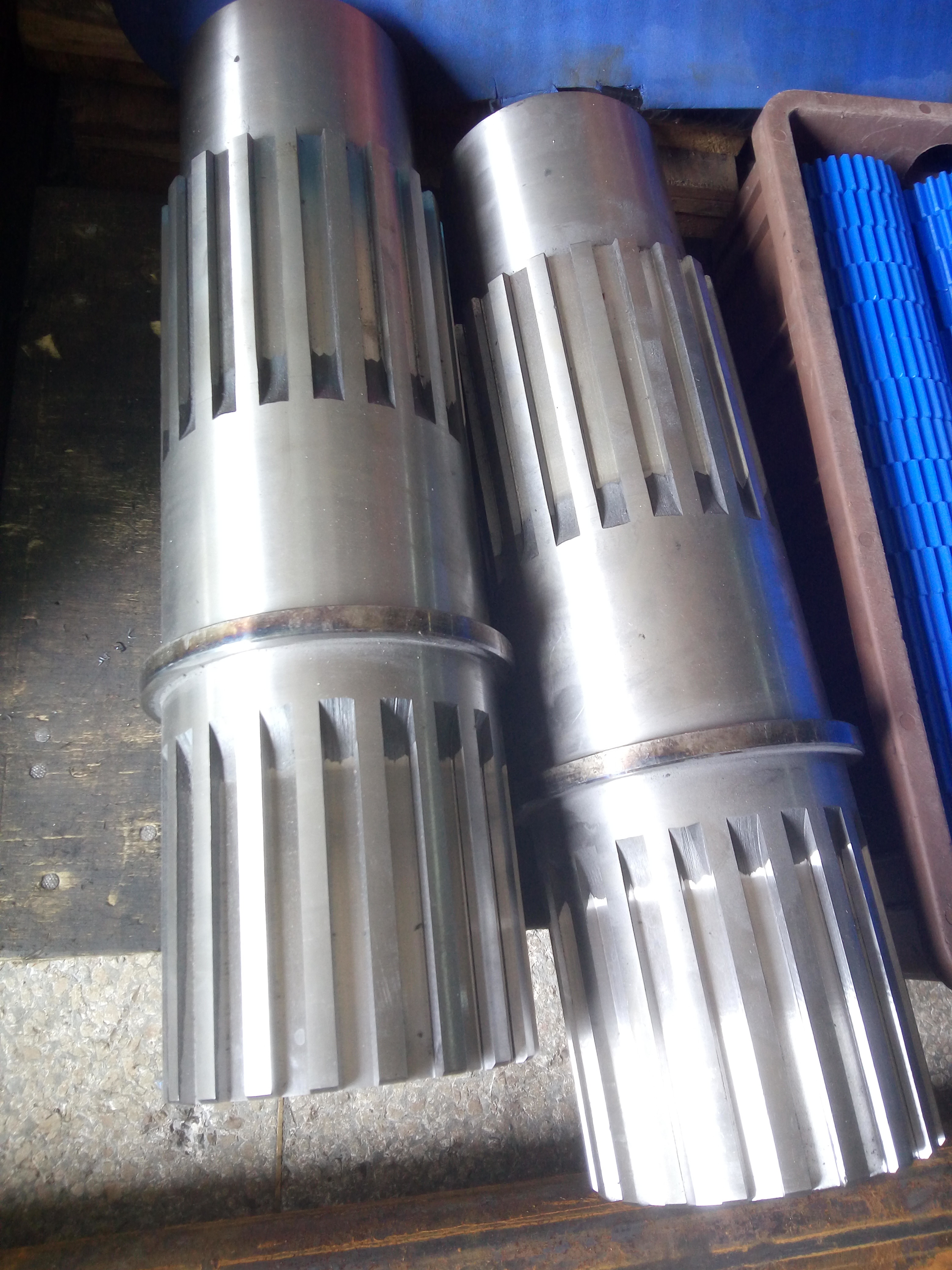

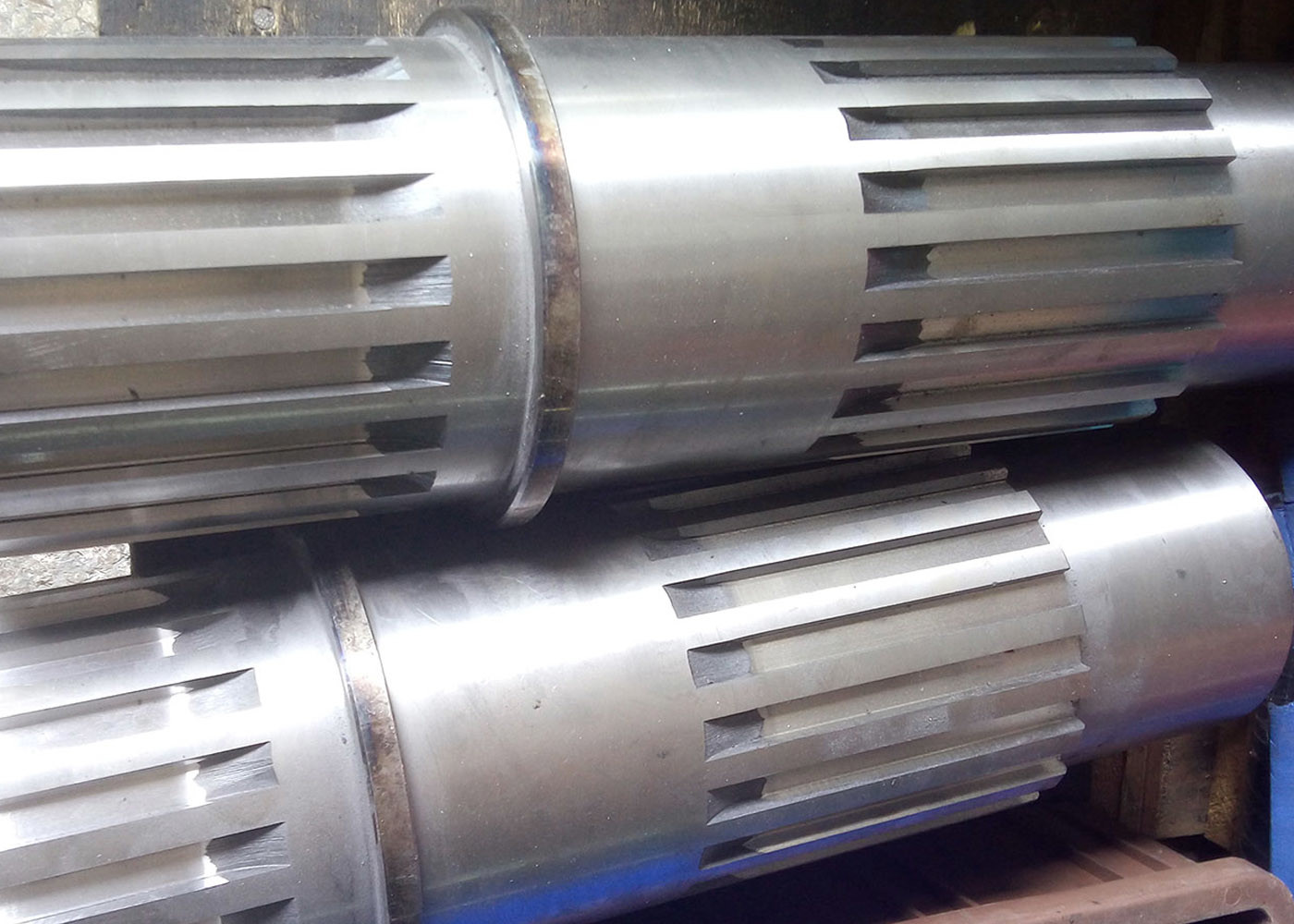

Niestandardowy wał wyjściowy ze stali stopowej 20Cr2Ni4 z frezowanymi wielowypustami równoległymi
1) Opis wału wielowypustowego
Wały wielowypustowe to elementy w konfiguracji mechanicznej, przeznaczone do przenoszenia momentu obrotowego.
Wał wielowypustowy osiąga przenoszenie momentu obrotowego poprzez połączenie z otworem wielowypustowym żeńskim,
lub innym rodzajem elementu współpracującego, działającego w celu zapobiegania ruchom w kierunkach zewnętrznych
poza liniową ścieżką konfiguracji.
2) Cechy wałów wielowypustowych
Wielowypusty i koła zębate są przeznaczone do przenoszenia momentu obrotowego i oba posiadają zewnętrzne zęby, które blokują się
w miejscu z elementem współpracującym.
Wały wielowypustowe różnią się od kół zębatych, ponieważ wykorzystują wszystkie zęby lub rowki jednocześnie do przenoszenia momentu obrotowego.
Koła zębate natomiast wykorzystują jeden ząb na raz do przenoszenia momentu obrotowego.
3) Rodzaje wałów wielowypustowych
a) Wielowypust równoległy (wewnętrzny i zewnętrzny)
b) wielowypusty ewolwentowe (wewnętrzne i zewnętrzne)
c) wielowypusty koronowe (wewnętrzne i zewnętrzne)
d) nacięcia (wewnętrzne i zewnętrzne)
| Produkty | Wały wielowypustowe prostokątne |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Wielowypust |
| Produkcja zębów | Frezowanie wielowypustów / Szlifowanie wielowypustów |
| Szlifowanie zębów | √ |
| Moduł (M) | Niestandardowy |
| Liczba zębów (Z) | Niestandardowy |
| Kąt przyporu (α) | 30° |
| Kąt pochylenia (β) | Niestandardowy |
| Stopień dokładności zębów | ISO 6-7 Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62 HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
