Wał ślimakowy i przekładnia ślimakowa
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | YIZGEAR |
| Numer modelu | WG22080904 |

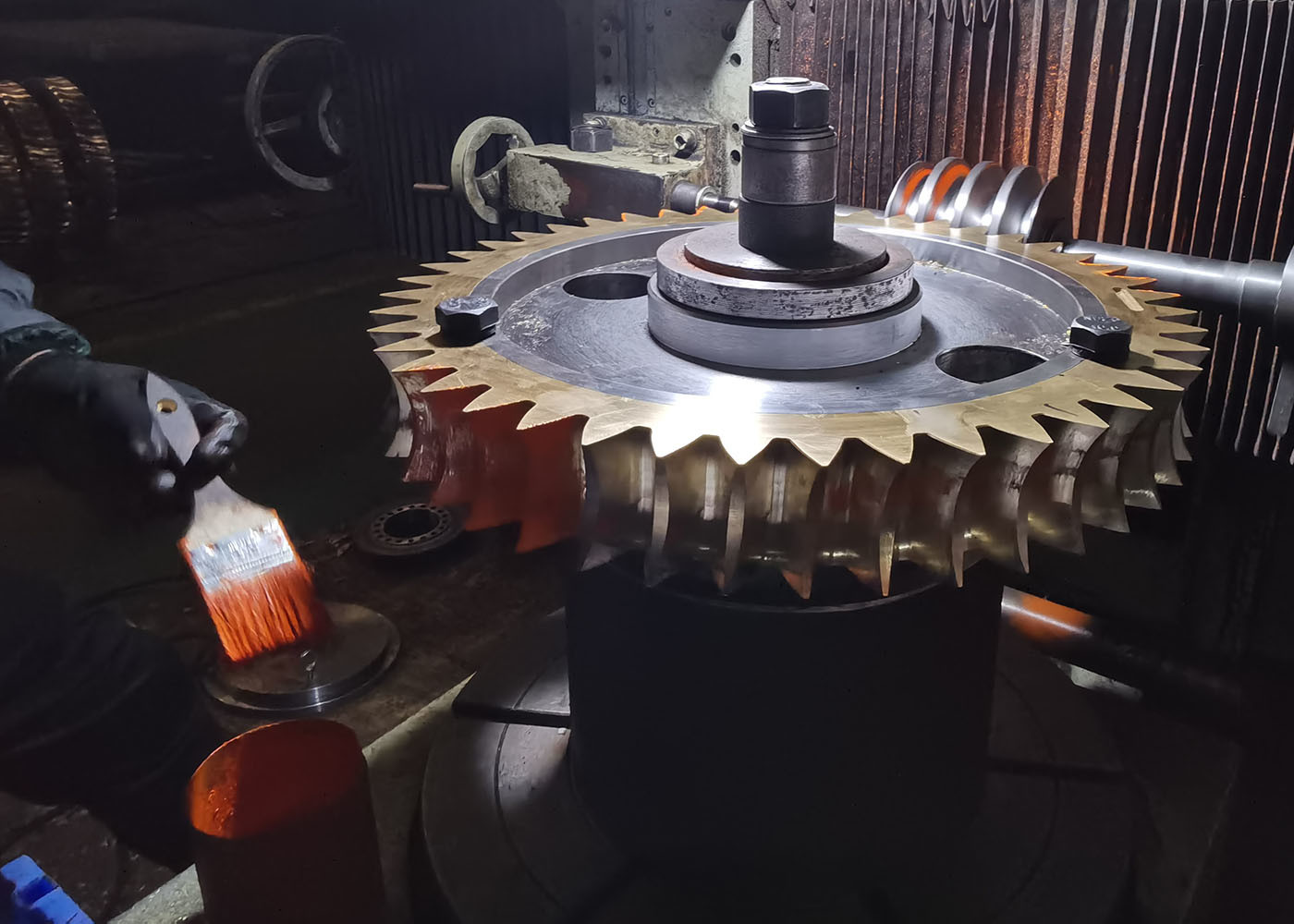

10 Moduł ZI Typ 45 Zębów ZCuAl10Fe3 Koło Zębate Ślimakowe Prawoskrętne
1) Opis przekładni ślimakowej i wału ślimakowego
Przekładnia ślimakowa to układ przekładni, w którym ślimak (który jest kołem zębatym w postaci śruby) zazębia się z
kołem ślimakowym (które wyglądem przypomina koło zębate czołowe). Dwa elementy nazywane są również ślimakiem
śrubowym i kołem ślimakowym. Terminologia jest często mylona przez niedokładne użycie terminu koło ślimakowe w odniesieniu
do ślimaka, koła ślimakowego lub przekładni ślimakowej jako jednostki.
2) Rodzaje przekładni ślimakowych i wałów ślimakowych
a) Pierwsze to przekładnie ślimakowe bez gardzieli.
b) Przekładnie ślimakowe z pojedynczą gardzielą.
c) przekładnie ślimakowe z podwójną gardzielą.
| Produkty | Koła zębate ślimakowe i wały ślimakowe |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Koło zębate ślimakowe |
| Produkcja | Frezowanie kół zębatych |
| Szlifowanie zębów | √ |
| Moduł (M) | Niestandardowy |
| Liczba zębów (Z) | Niestandardowy |
| Kąt przyporu (α) | Niestandardowy |
| Kąt pochylenia | Niestandardowy |
| Stopień dokładności zębów | Stopień 6 ISO |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62 HRC |
| PORÓWNANIE GATUNKÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
