| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GG22081002 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $1500/ Piece |
| Szczegóły pakowania: | Drewniana skrzynia / paleta |
| Czas dostawy: | 90 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 20 sztuk/miesiąc |
| Materiał: | Odlewanie stali | Moduł: | 28 |
|---|---|---|---|
| Szerokość twarzy: | 200mm | Czas produkcji: | 90 dni |
| Średnica zewnętrzna: | 4800 mm | Poziom: | 87,964 mm |
| Podkreślić: | 28 Przekładnie przemysłowe do odlewania modułów ze stali,wieniec zębaty młyna do suszarki obrotowej,przekładnie przemysłowe do suszarki obrotowej |
||

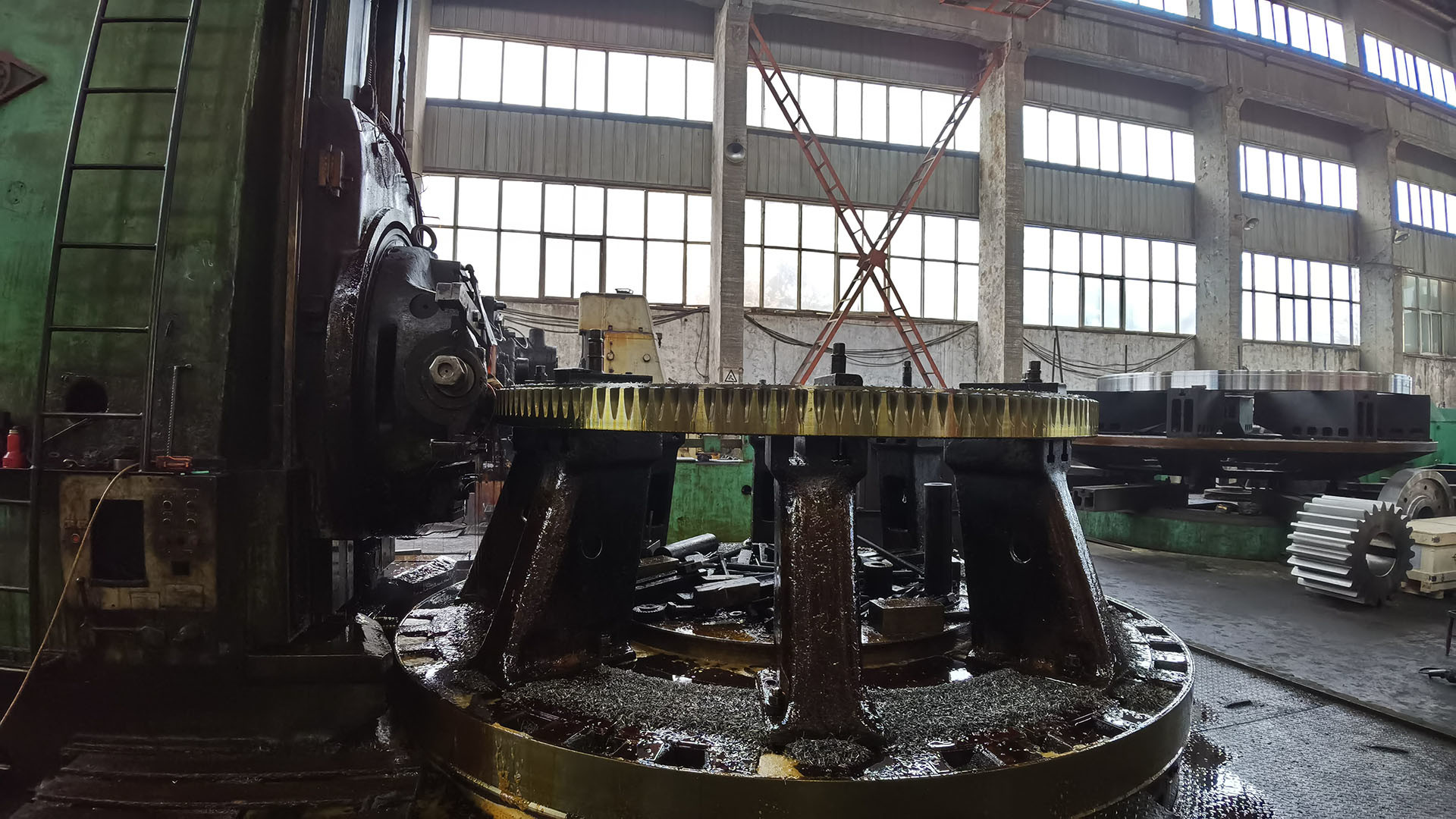

28 Moduły odlewania stalowych przekładni obrotowych dla poziomych mlin przemysłu cementowego
1) Opis sprzętu obrotowego
Tradycyjne zęby obrotowe składają się na ogół z dwóch do czterech segmentów i są łączone do obróbki.
Wymaga to niezwykle dużych i drogich maszyn do produkcji, obróbki cieplnej i obróbki cieplnej.
Ponadto wielkość części składowych stwarza wady w zakresie jakości odlewu i obróbki cieplnej.
2) Dane techniczne przyrządu obrotowego
Średnica rozstawu przekładni obrotowej do 8 m (większe średnice są dostępne po dalszej dyskusji)
Maksymalna szerokość 450 mm
Maksymalna prędkość linii odbicia 6 m/s
Moduł obrotowy przekładni 20, 25, 30
Obliczone zgodnie z normą ISO 6336 (AGMA na żądanie)
| Produkty | Zmiany obrotowe |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Zęby cylindryczne |
| Produkcja | Przetwarzanie biegów/przetwarzanie biegów |
| Szlifowanie zębów | √ |
| Moduł (M) | 22 |
| Liczba zębów (Z) | Zwyczajne |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | Zwyczajne |
| Stopień dokładności zębów | Klasa ISO 8-9 |
| Obróbka cieplna | Zgaszanie i hartowanie |
| Twardota powierzchni | 230-260 HB |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
