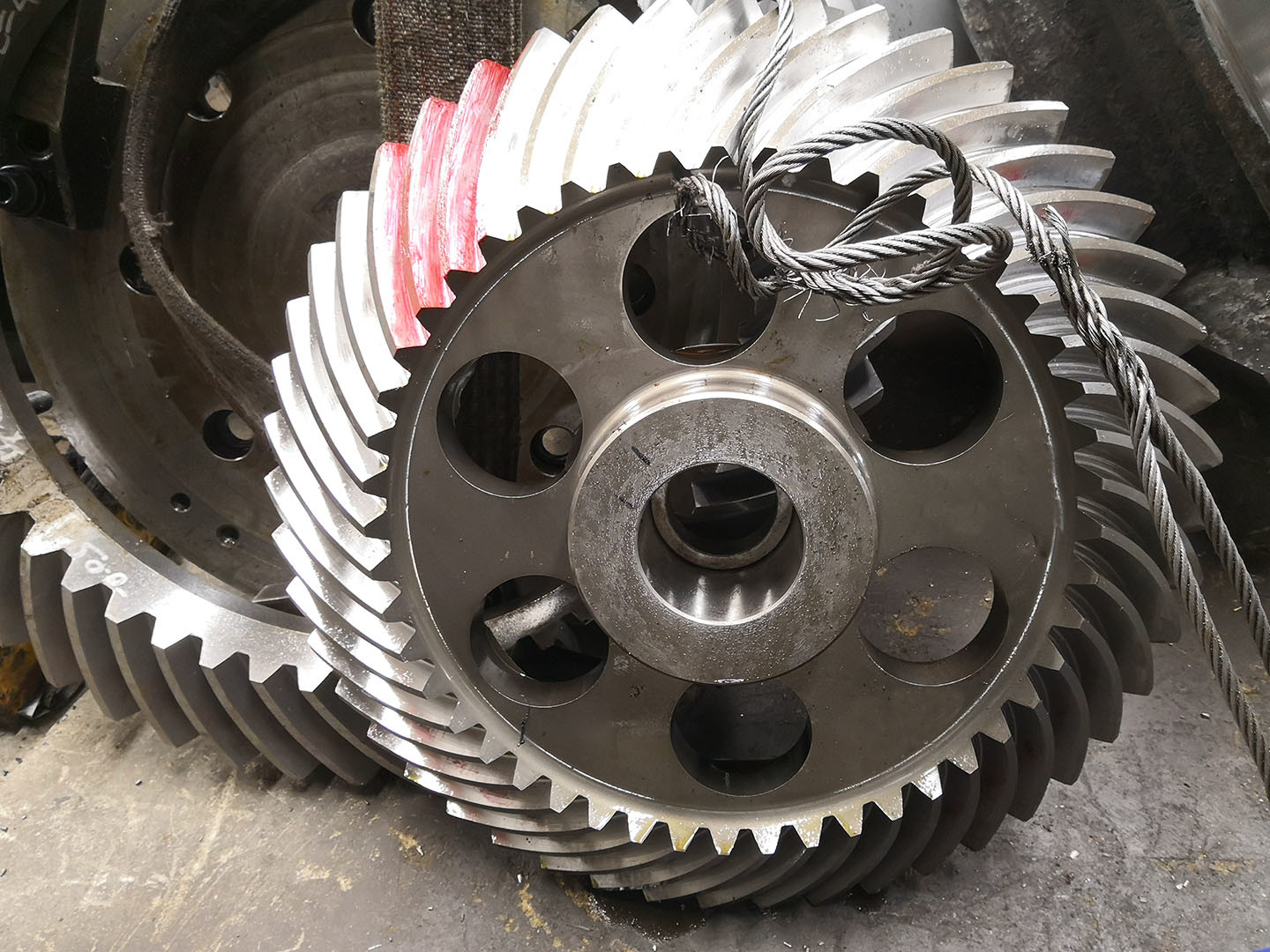

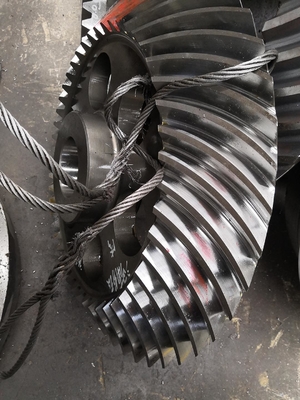

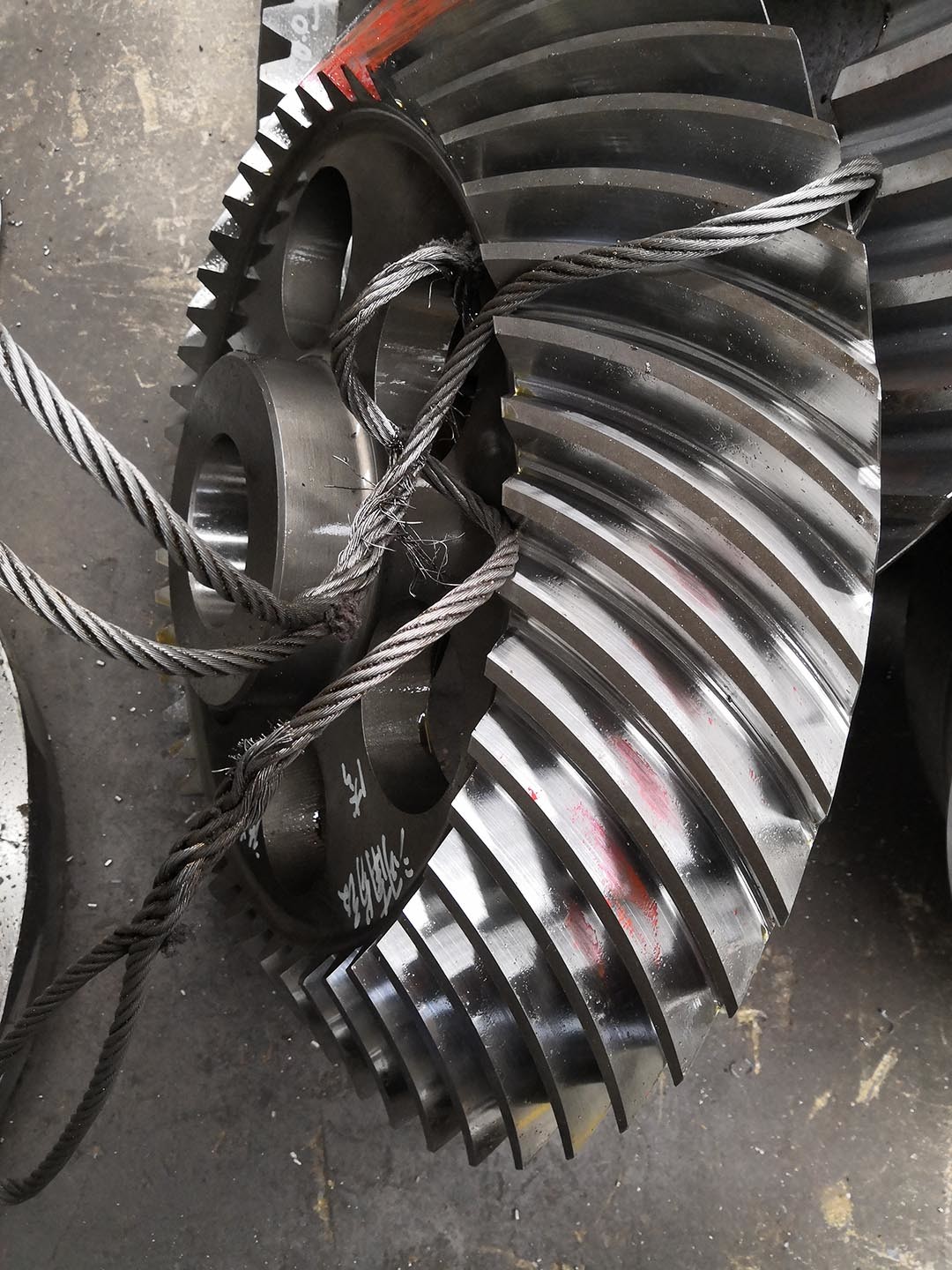

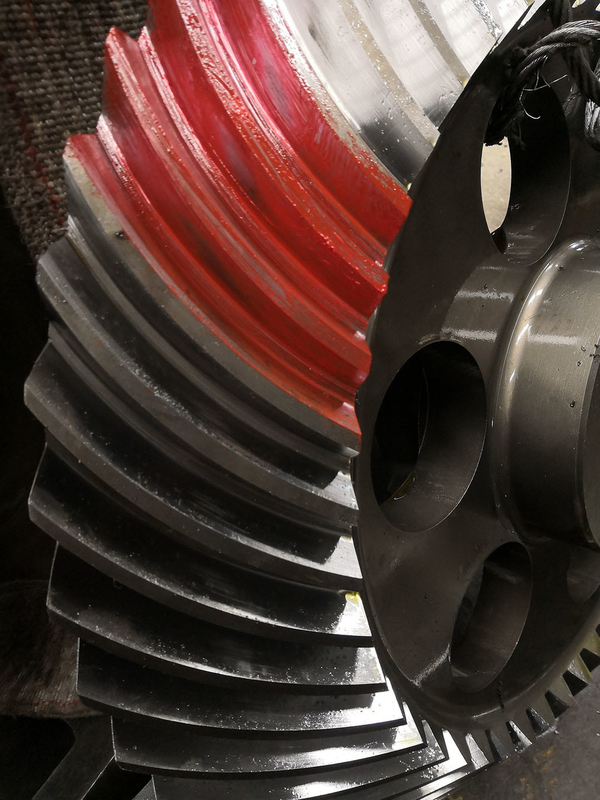

Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11
  • Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11
  • Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11
  • Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11
  • Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11

Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11

Miejsce pochodzenia Chiny
Nazwa handlowa YIZGEAR
Numer modelu SB22082104
Szczegóły produktu
Dp:
1.8
Średnica skoku:
Φ508
Średnica zewnętrzna:
Φ531.03
Kąt nachylenia:
36 ° 52'12 ”
Kąt twarzy:
38 ° 49'2 "
Kąt korzenia:
35 ° 12'45 "
Podkreślić:

DP1.8 Spiral Bevel Gears

,

Spiral Bevel Gears AGMA 10-11

,

36T System Gleason Bevel Gear

Warunki płatności i wysyłki
Minimalne zamówienie
2 zestawy
Cena
$70/ Piece
Szczegóły pakowania
Skrzynia ze sklejki
Czas dostawy
62 dni
Zasady płatności
T/T, L/C
Możliwość Supply
500 zestawów/miesiąc
Opis produktu

DP1.8 36T AGMA 10-11 Klasa Gleason Typ Szlifowanie kół zębatych stożkowych zębatych

1) Cechy kół zębatych stożkowych zębatych

Koła zębate stożkowe zębate stały się coraz bardziej popularne ze względu na ich wysoką zdolność do przenoszenia obciążeń.

Dla wysokich prędkości lub jeśli wymagany jest niewielki luz, po

Produkty Zestaw kół zębatych stożkowych zębatych
Wykonane na zamówienie √
Materiał SAE 4320/ 20CrNi2MoA
Produkcja uzębienia Frezowanie kół zębatych i szlifowanie uzębienia
Podziałka średnicy 1.8
Szlifowanie uzębienia √
Liczba zębów (Z) 36
Kąt przyporu (α) 20°
Kąt pochylenia 35°
Klasa dokładności AGMA 10-11 Klasa
Obróbka cieplna Nawęglanie
Twardość powierzchniowa 58-62HRC



PORÓWNANIE KLAS KODÓW STALI
CHINY/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Wyposażenie produkcyjne

Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 0Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 1Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 2

Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 3Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 4Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 5

Proces produkcji

Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 6Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 7Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 8

                     Kucie                                          Obróbka                                          Cięcie

Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 9Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 10Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 11

               Obróbka cieplna                                 Szlifowanie                                           Kontrola

Zębatki spiralne do zastosowań wysokiej prędkości i wysokiego naprężenia z klasą AGMA 10-11 12
