| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SS220082301 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $150.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 55 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Proces produkcji: | Szlifowanie splajnu | Twardość: | 50-55 HRC |
|---|---|---|---|
| Węglowodany: | Ra1.6 | Cor twardość: | 260-280 HB |
| Główna średnica: | 125 mm | Mniejsza średnica: | 112 mm |
| Podkreślić: | AISI 4140 Wał zębaty wielowypustowy,AISI 4140 Stalowy prosty wielowypustowy wał zębaty,prosty wielowypustowy wał zębaty |
||

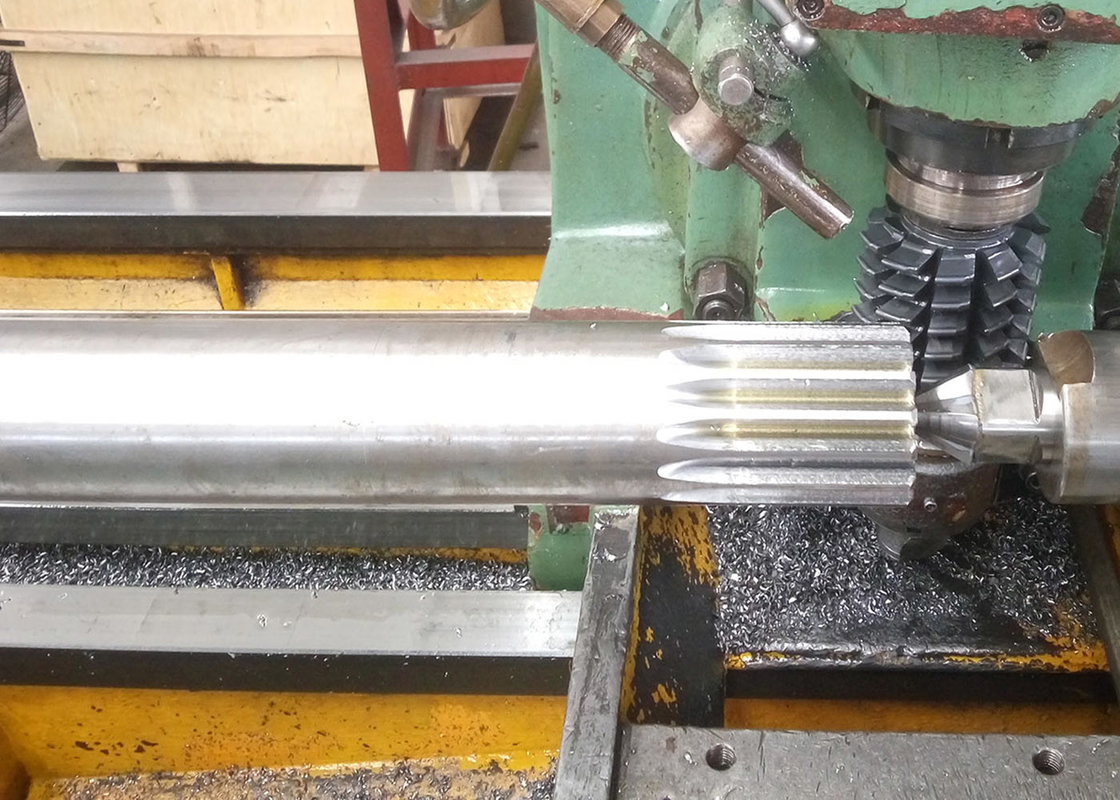

Niestandardowy wał wielowypustowy ze stali AISI 4140, szlifowany, z prostymi bokami
1) Opis wału wielowypustowego
Wał wielowypustowy charakteryzuje się głębokimi rowkami, czyli wielowypustami, wyciętymi na całej długości zewnętrznej
materiału. Rowki tworzą wystające wpusty, które pasują do sparowanych łożysk, otworów, kół zębatych lub tulei, specjalnie
zaprojektowanych do współpracy z wielowypustami wału. W porównaniu z bardziej tradycyjnymi wałami napędowymi, dodane
rowki zapewniają odporność na obracanie w zastosowaniach antyrotacyjnych. Służą również do przenoszenia momentu obrotowego
zarówno w zastosowaniach napędów liniowych, jak i obrotowych. W tym blogu omawiamy działanie, materiał, produkcję,
i zastosowania wałów wielowypustowych.
| Produkty | Wały wielowypustowe prostokątne |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Wielowypust |
| Produkcja uzębienia | Frezowanie wielowypustów / Szlifowanie wielowypustów |
| Szlifowanie uzębienia | √ |
| Moduł (M) | Niestandardowy |
| Liczba zębów (Z) | Niestandardowy |
| Kąt przyporu (α) | 30° |
| Kąt pochylenia (β) | |
| Stopień dokładności zębów | ISO 6-7 Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62 HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
