| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | POM2022082803 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $3/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Moduł: | 1.5 | Liczba zębów: | 27 |
|---|---|---|---|
| Materiał: | SCM 440 | Typ wewnętrzny: | Klin |
| Profil: | Przekładnia stożkowa | Kąt ciśnienia: | 20° |
| Podkreślić: | Koła zębate w kształcie stożka ISO 7,proste koła zębate stożkowe z wewnętrznym wielowypustem,proste koła zębate stożkowe ISO 7 |
||

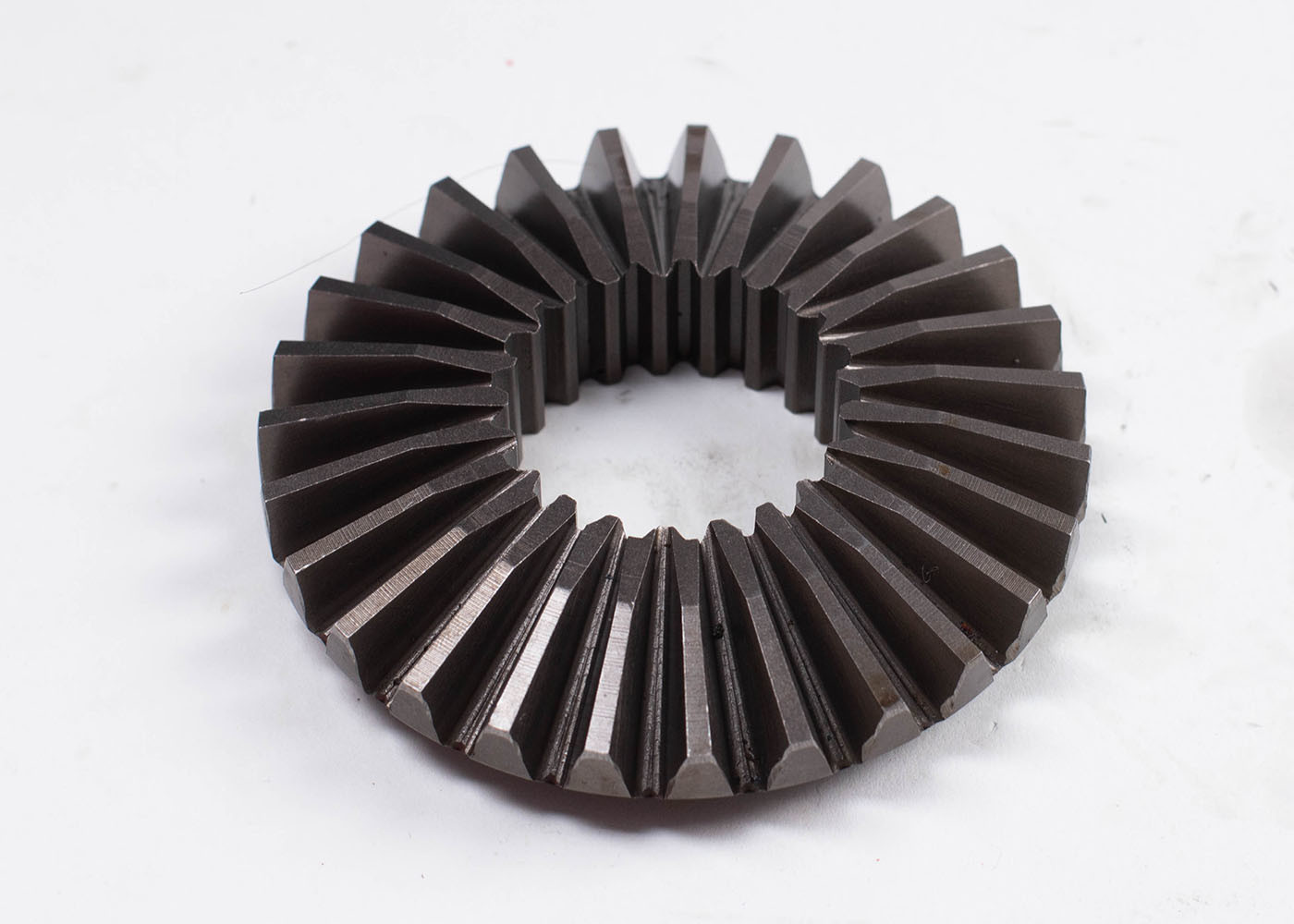

1)Opis narzędzi stożkowych
Osi dwóch ośników przekładni wygiętych przecinają się, a powierzchnie zębów samych przekładni mają kształt stożka.
Zębatki biegów są najczęściej montowane na wałkach, które są oddalone o 90 stopni.
Zębatki biegowe są zazwyczaj podzielone na dwa rodzaje, zębatki biegowe proste i zębatki biegowe spiralne.
| Produkty | Zestaw do wiertarowania |
| Wykonane na zamówienie | √ |
| Materiał | SCM 440 |
| Produkcja zębów zębów | Kształtowanie biegów |
| Szlifowanie zębów | |
| Liczba zębów (Z) | 27 |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 0 |
| Stopień dokładności zębów | ISO 7 Grade/ AGMA 11Grade |
| Obróbka cieplna | Utwardzanie indukcyjne |
| Twardota powierzchni | 45-50 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
