| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | DB22083004 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $1000/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 75 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 100 sztuk/miesiąc |
| Materiał: | ZG42CrMo | Profil sprzętu: | Podwójna przekładnia śrubowa |
|---|---|---|---|
| Obróbka cieplna: | Normalizujący | Twardość: | 260-300 HB |
| produkcja: | Frezowanie kół zębatych | Klasa jakości: | ISO 8-9 |
| Podkreślić: | Przekładnie przekładniowe ZG42CrMo,przekładnia dwuślimakowa ze stali odlewanej,przekładnia dwuślimakowa z przekładnią transmisyjną |
||

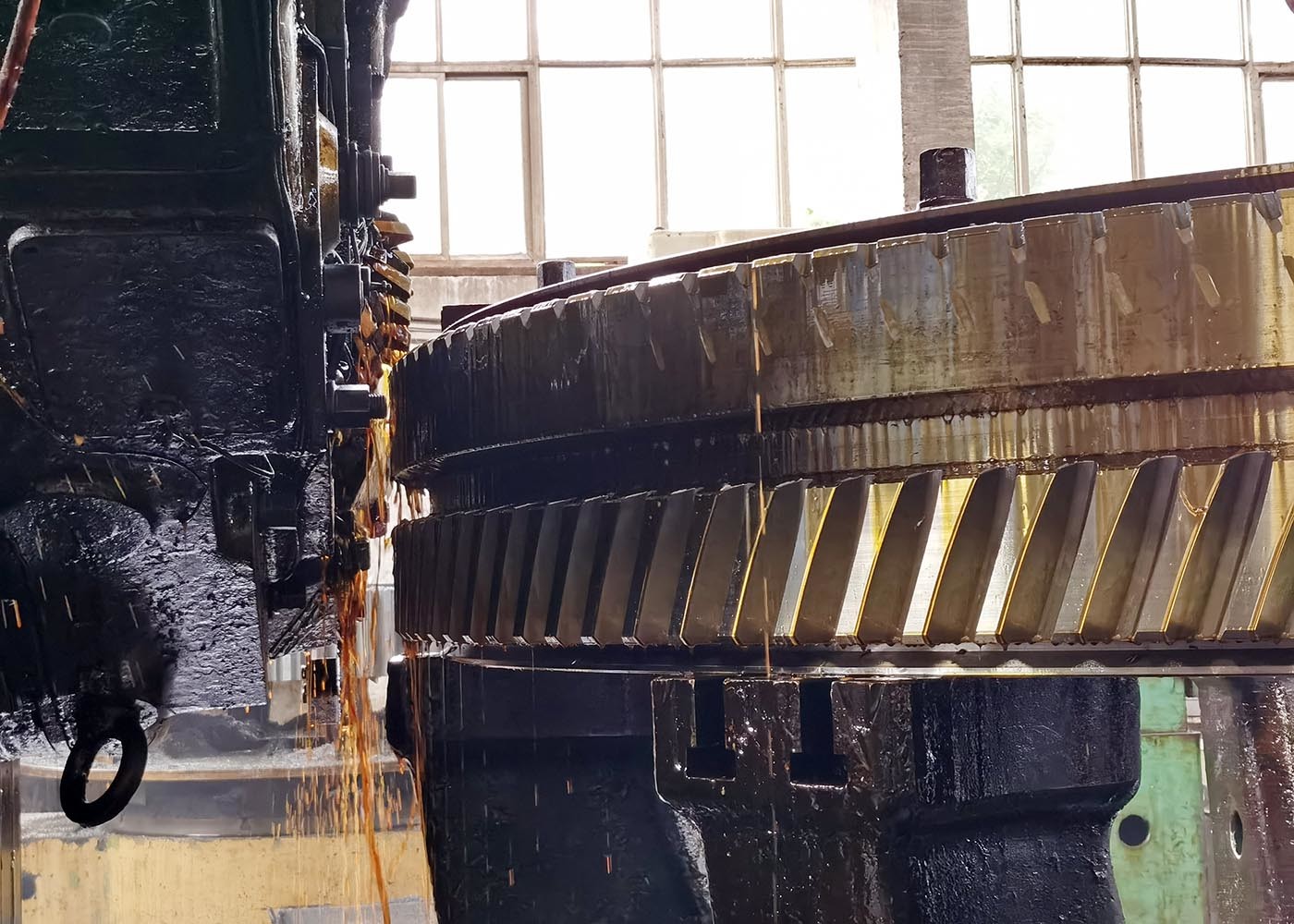

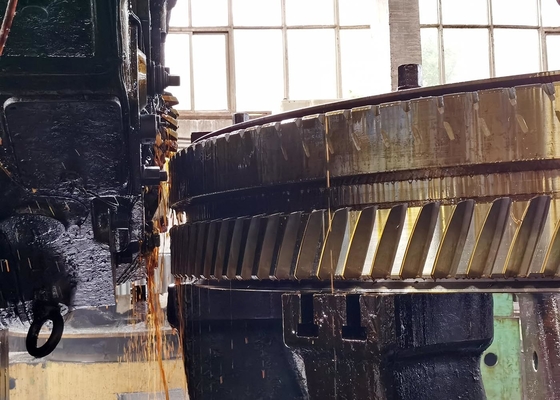

Odlewnicze koła zębate do przekładni stalowych ZG 42CrMo, koło zębate o podwójnym helisie
1) Opisy koła zębatego o podwójnej helisie
Koło zębate o podwójnej helisie: znane również jako koła zębate w jodełkę,
jest to koło zębate z zębami obu helis, jednej prawej i drugiej
lewej. Podwójna helisa równoważy siły osiowe.
2) Charakterystyka kół zębatych o podwójnej helisie
Charakteryzują się cylindrycznymi zębami śrubowymi.
Osie kół zębatych śrubowych mogą być równoległe lub krzyżować się, zwykle pod kątem 90°.
Aby wyeliminować nacisk osiowy, uzębienie może być podwójne.
Koła zębate śrubowe mają rozdzielczość osiową, a aby temu przeciwdziałać, stosuje się alternatywę podwójnej helisy.
| Produkty | Koło zębate o podwójnej helisie |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Koło zębate walcowe |
| Produkcja | Frezowanie kół zębatych |
| Szlifowanie zębów | √ |
| Moduł (M) | Wykonane na zamówienie |
| Liczba zębów (Z) | 152 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 13° |
| Stopień dokładności zębów | Stopień ISO 8-9 |
| Obróbka cieplna | Hartowanie i odpuszczanie |
| Twardość powierzchni | 260-300HB |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Cięcie Frezowanie
Obróbka cieplna Szlifowanie Kontrola
