| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | IG22083101 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | $2000.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 55 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 500 sztuk/miesiąc |
| Materiał: | 42CrMo/AISI 4140 | Numer zęba: | 157 |
|---|---|---|---|
| Kąt ciśnienia: | 20° | Dokładność: | Klasa ISO 8-9 |
| Moduł: | 10 | Waga: | 380 kg |
| Podkreślić: | 10-modułowa przekładnia pierścieniowa,wewnętrzna przekładnia ewolwentowa 42CrMo,pierścieniowa przekładnia wewnętrzna ewolwentowa |
||

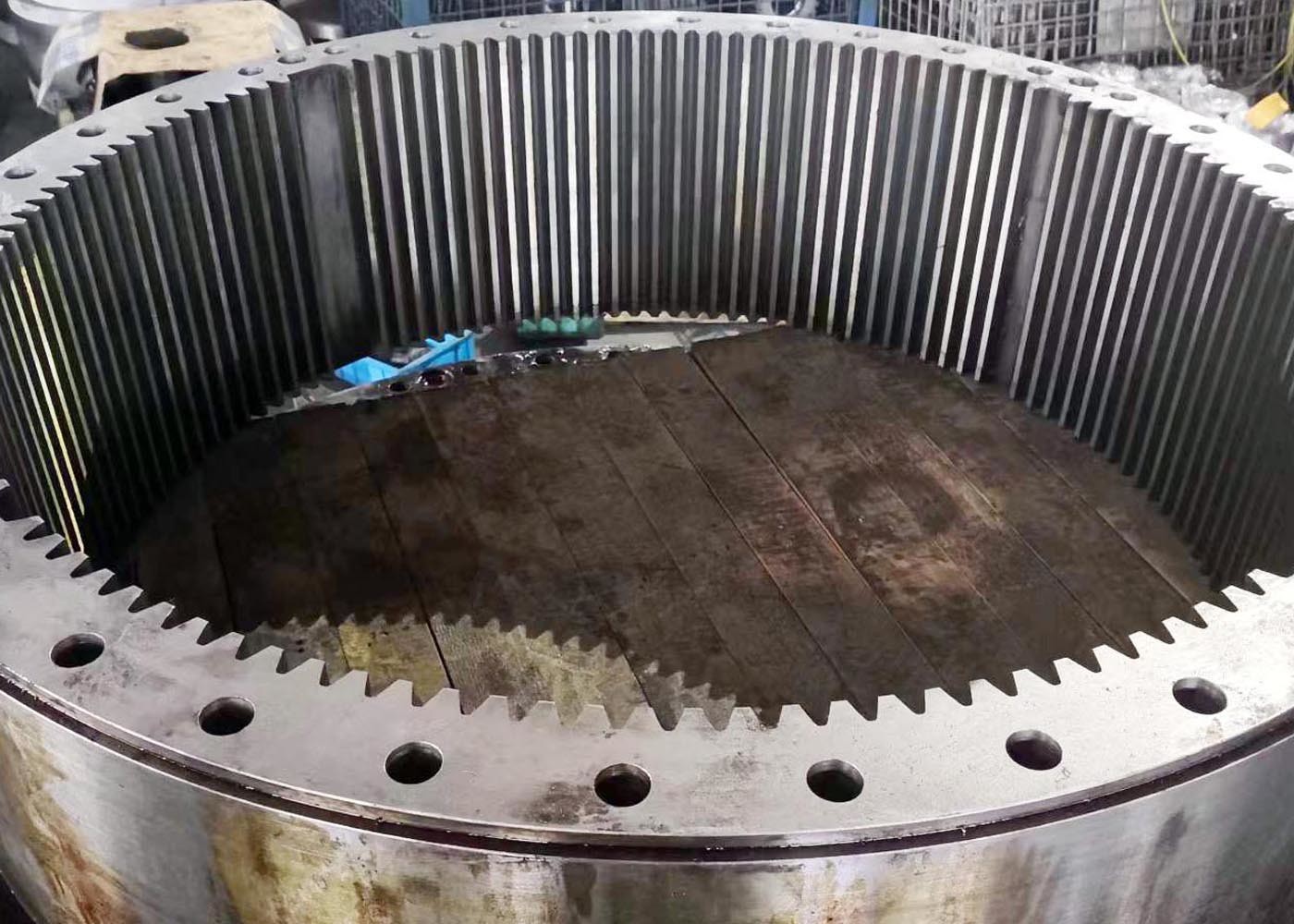

Przesyłki 10 Moduł Przesyłki wewnętrznego pierścienia Przesyłki obrotowe Przesyłki dla układu sprzętu planetarnego
1) Zastosowanie narzędzi wewnętrznych
Najpopularniejszym zastosowaniem dla przekładni wewnętrznych jest stosowanie w pociągach przekładni planetarnych lub reduktorów przekładni składających się z nośnika,
Kilka biegów, zwanych biegami planetarnymi i biegami słonecznymi w środku, obracających się wewnątrz biegów wewnętrznych.
2) Opis wyposażenia wewnętrznego
Zęby biegów wewnętrznych są zębami biegów generowanymi w średnicy wewnętrznej cylindra, podczas gdy zewnętrzne zęby biegów
zęby biegów są generowane na zewnętrznej średnicy części.
| Produkty | Wnętrze |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja zębów zębów | Kształtowanie biegów |
| Szlifowanie zębów | W razie potrzeby |
| Moduł (M) | Zwyczajne |
| Liczba zębów (Z) | Zwyczajne |
| kąt ciśnienia (α) | Zwyczajne |
| kąt spiralny (β) | Zwyczajne |
| Stopień dokładności zębów | Klasa ISO 8-9 |
| Obróbka cieplna | Wykluczanie i wytryskiwanie |
| Twardość | 230-260 HB |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
