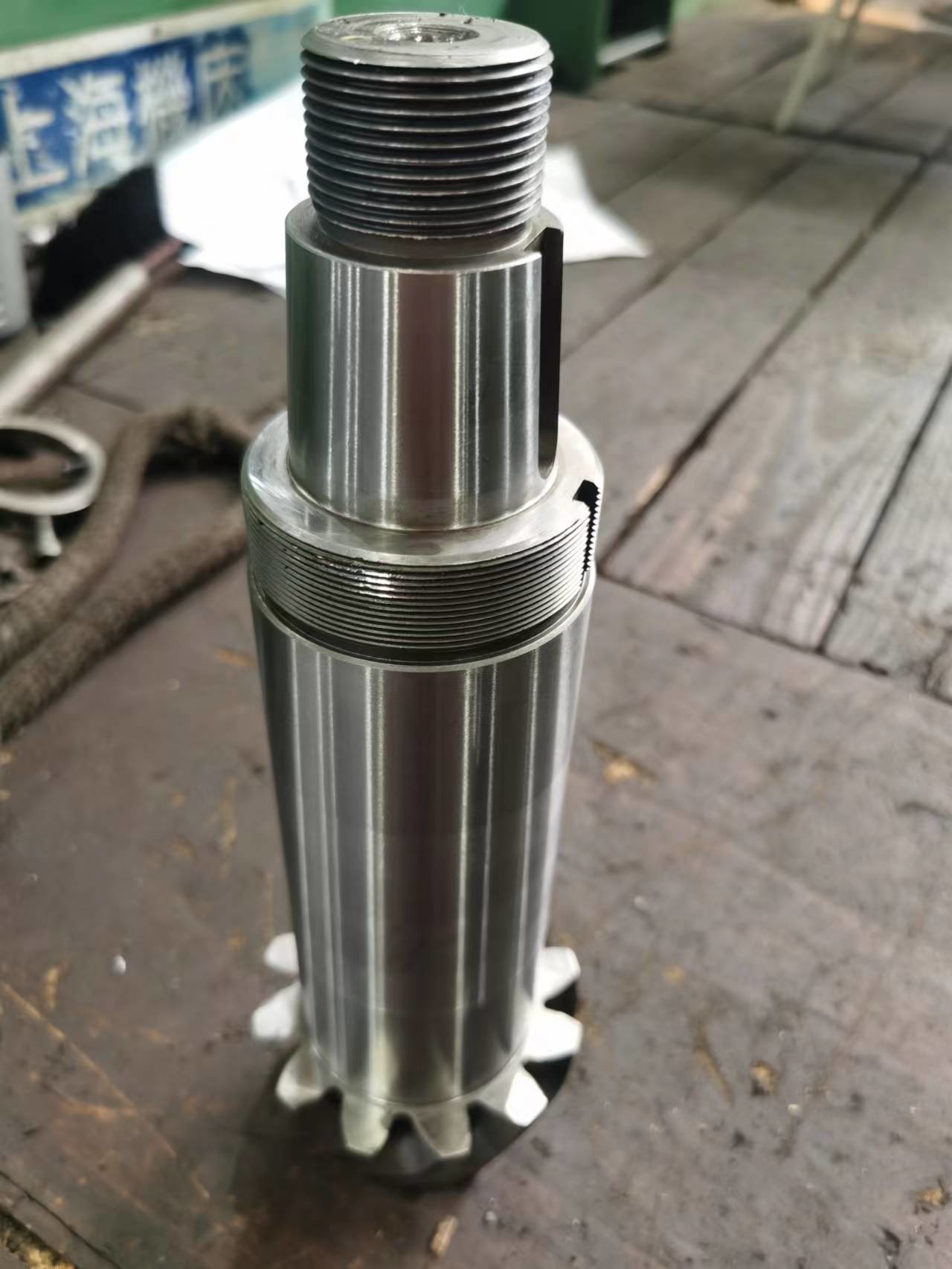

SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 °
  • SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 °
SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 °

SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 °

Miejsce pochodzenia Chiny
Nazwa handlowa YIZGEAR
Numer modelu SB22112601
Szczegóły produktu
Całkowita długość:
318
Kąt wału:
90 °
Moduł:
7
Tworzywo:
SAE 4320
Kąt nachylenia:
13 ° 45 '
Kąt twarzy:
16 ° 56 '
Podkreślić:

Stalowy spiralny wałek zębaty stożkowy Helix

,

SAE 4320 spiralne przekładnie stożkowe

,

kąt 35 ° spiralne koła zębate stożkowe

Warunki płatności i wysyłki
Minimalne zamówienie
2 zestawy
Cena
$300/ Piece
Szczegóły pakowania
Skrzynia ze sklejki
Czas dostawy
62 dni
Zasady płatności
T/T, L/C
Możliwość Supply
500 zestawów/miesiąc
Opis produktu

SAE 4320 Stal 7 Moduł 12T Spiralny wiersz biegów

1) Descripción del eje del engranaje cónico en espiral

Dientes 12

Mn 7

kąt ciśnienia 20°

kąt śmigłowy 35°

2) Wytwarzanie biegów stożkowych spiralnych

Altura 13.21

Diametro zewnętrzne 100.54

Diametro De Paso 84.00

Tratamiento térmico de cementación 58-62 HRC Wyroby z cementu

Głębokość powłoki trwałej 0,8-1,0 mm

Trwałość rdzenia 35-42 HRC

Oczyszczanie i poprawianie koła

Produkty Włócznik biegów z spirali
Wykonane na zamówienie √
Materiał SAE 4320
Produkcja zębów zębów Szlifowanie i szlifowanie zębów
Szlifowanie zębów √
Moduł 7
Liczba zębów (Z) 12
kąt ciśnienia (α) 20°
kąt prowadzenia 35°
Stopień dokładności zębów ISO 6 stopnia/ AGMA 11 stopnia
Obróbka cieplna Węglowodory
Twardota powierzchni 58-62HRC



Zrównanie klas kodów stali
CHINA/Zjednoczone Królestwo ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Sprzęt produkcyjny

SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 0SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 1SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 2

SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 3SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 4SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 5

Proces produkcji

SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 6SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 7SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 8

Wyroby szlachetne

SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 9SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 10SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 11

Inspekcja szlifowania w trakcie obróbki cieplnej

SAE 4320 Stalowy spiralny wałek zębaty stożkowy Helix 7 Moduł 12T Kąt 35 ° 12
