Do domu > produkty > Podwójne koła zębate śrubowe >
Przesyłka podwójny zespół szybowcowy
  • Przesyłka podwójny zespół szybowcowy
  • Przesyłka podwójny zespół szybowcowy

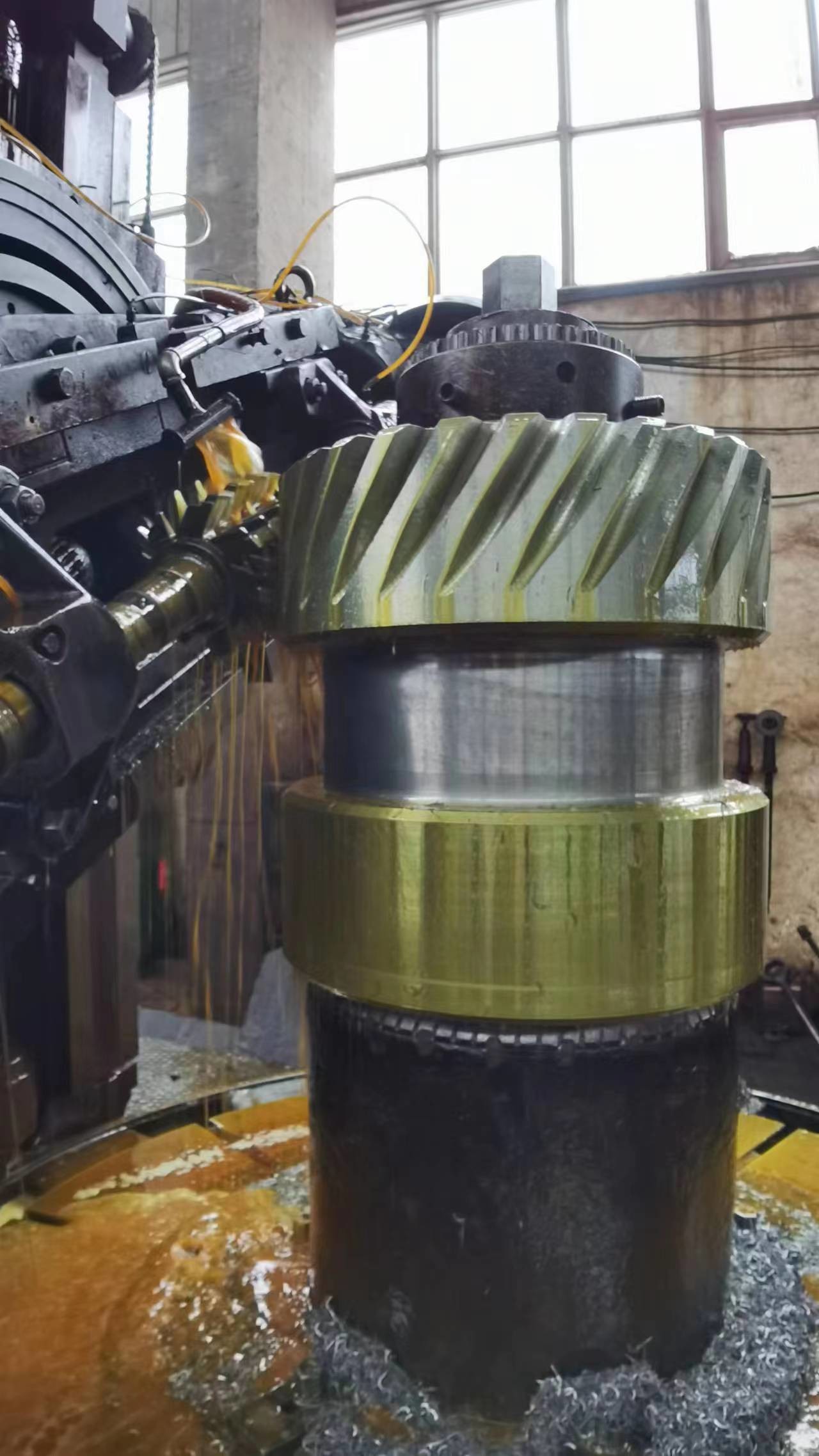

Przesyłka podwójny zespół szybowcowy

Miejsce pochodzenia Chiny
Nazwa handlowa YIZGEAR
Numer modelu DB23032601
Szczegóły produktu
Typ profilu:
Podwójny sprzęt spiralny
Szerokość przekładni:
70 mm
Proces produkcyjny:
Sprzęt hobbing
Skok średnicy:
1.5
Klasa jakości:
ISO 8-9
Wewnętrzna dziura:
100 mm
Podkreślić:

Skrzynia biegów Podwójne koło zębate

,

Podwójne koło zębate ISO 8

,

Podwójne koło zębate 70 mm

Warunki płatności i wysyłki
Minimalne zamówienie
1 kawałek
Cena
$700/ Piece
Szczegóły pakowania
Skrzynia ze sklejki
Czas dostawy
75 dni
Zasady płatności
L/C, D/P, T/T, Western Union
Możliwość Supply
100 sztuk/miesiąc
Opis produktu

Przekładnie zębate - Usługi obróbki kół zębatych dwuśrubowych

Podziałka średnicowa  1.5

Moduł: 16.933

Kąt przyporu: 20°

Kąt pochylenia: 15°

Materiał: 40CrNiMoA (SAE 4340)

Metoda produkcji: Hobbing

1) Cechy koła zębatego dwuśrubowego

a) Koło zębate dwuśrubowe może zapewnić wyższą wydajność.

b) Siła osiowa wypadkowa rozwijana w kole zębatym dwuśrubowym jest zerowa.

c) Koło zębate dwuśrubowe może przenosić większą moc.

d) Wysoki kąt pochylenia może być korzystnie wykorzystany w kole zębatym dwuśrubowym

Produkty Koło zębate dwuśrubowe
Wykonane na zamówienie √
Typ profilu zęba Koło zębate walcowe
Produkcja Hobbing
Szlifowanie zębów √
Moduł (M) Wykonane na zamówienie
Liczba zębów (Z) 35
Kąt przyporu (α) 20°
Kąt pochylenia 22°
Stopień dokładności zębów ISO 8-9 Grade
Obróbka cieplna Hartowanie i odpuszczanie
Twardość powierzchniowa 260-300HB



PORÓWNANIE GATUNKÓW STALI
CHINA/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Wyposażenie produkcyjne

Przesyłka podwójny zespół szybowcowy 0Przesyłka podwójny zespół szybowcowy 1Przesyłka podwójny zespół szybowcowy 2

Przesyłka podwójny zespół szybowcowy 3Przesyłka podwójny zespół szybowcowy 4Przesyłka podwójny zespół szybowcowy 5

Proces produkcji

Przesyłka podwójny zespół szybowcowy 6Przesyłka podwójny zespół szybowcowy 7Przesyłka podwójny zespół szybowcowy 8

                                          Cięcie                                                               Frezowanie

Przesyłka podwójny zespół szybowcowy 9Przesyłka podwójny zespół szybowcowy 10Przesyłka podwójny zespół szybowcowy 11

           Obróbka cieplna                              Szlifowanie                                   Kontrola
Przesyłka podwójny zespół szybowcowy 12

Tagi:

Podwójne spiralne koła zębate,

podwójne spiralne koła zębate w jodełkę,

podwójny spiralny wał wielowypustowy
