| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Orzecznictwo: | QC |
| Numer modelu: | SP23102504 |
| Minimalne zamówienie: | 5 szt |
| Cena: | $300/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Średnica frezu zębów przekładni: | 12" | waga jednostkowa: | 125 kg |
|---|---|---|---|
| Twardość: | 58-62 HRC | Metoda produkcji: | Szlifowanie kół zębatych |
| Rodzaj przekładni: | Gleasona | Materiał: | SAE4320 |
| Podkreślić: | SAE 4320 Frasowanie zębów biegów,Zestaw z stali stopowej,Zęby biegów do fresowania modułu 22 |
||

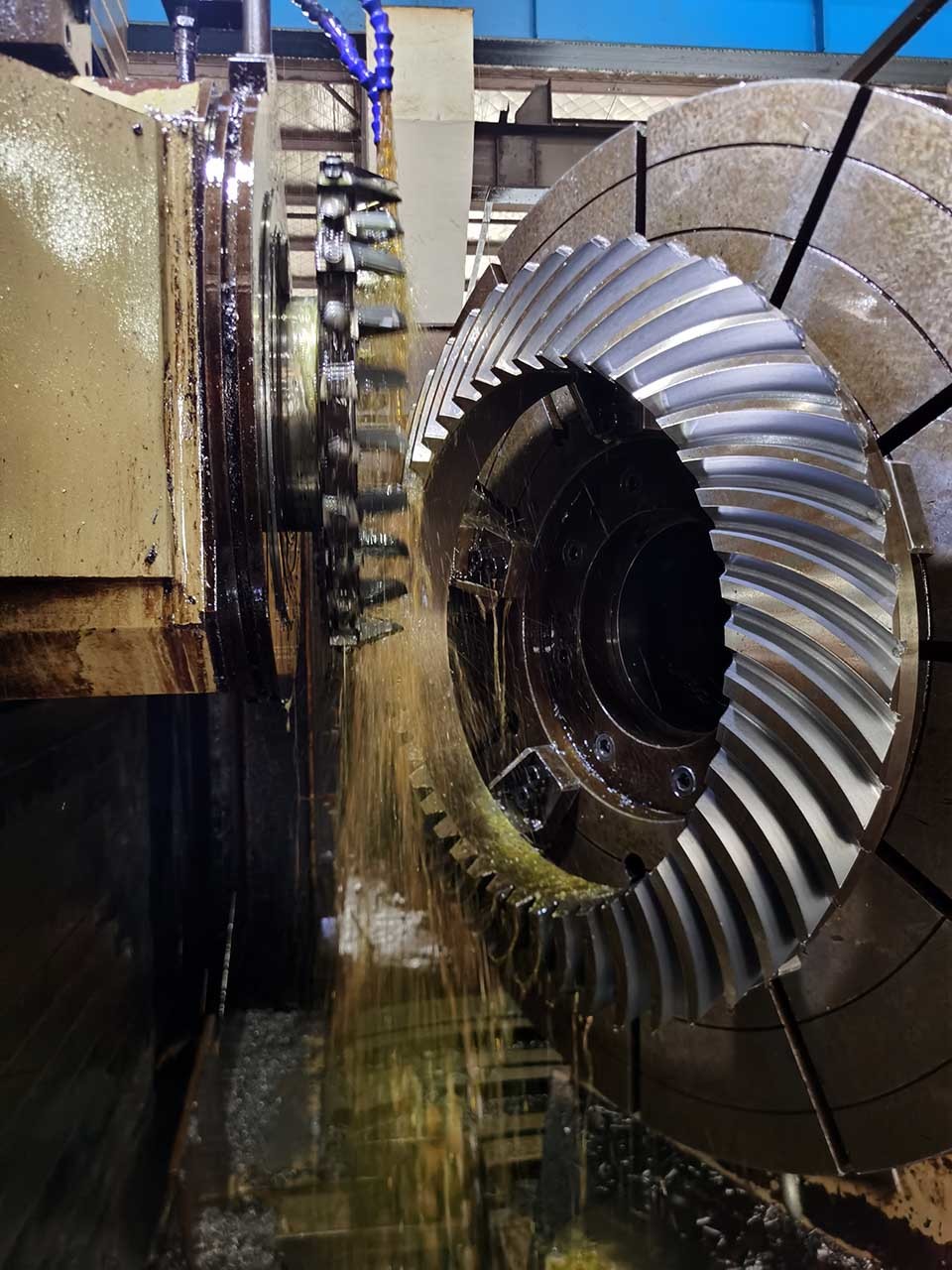

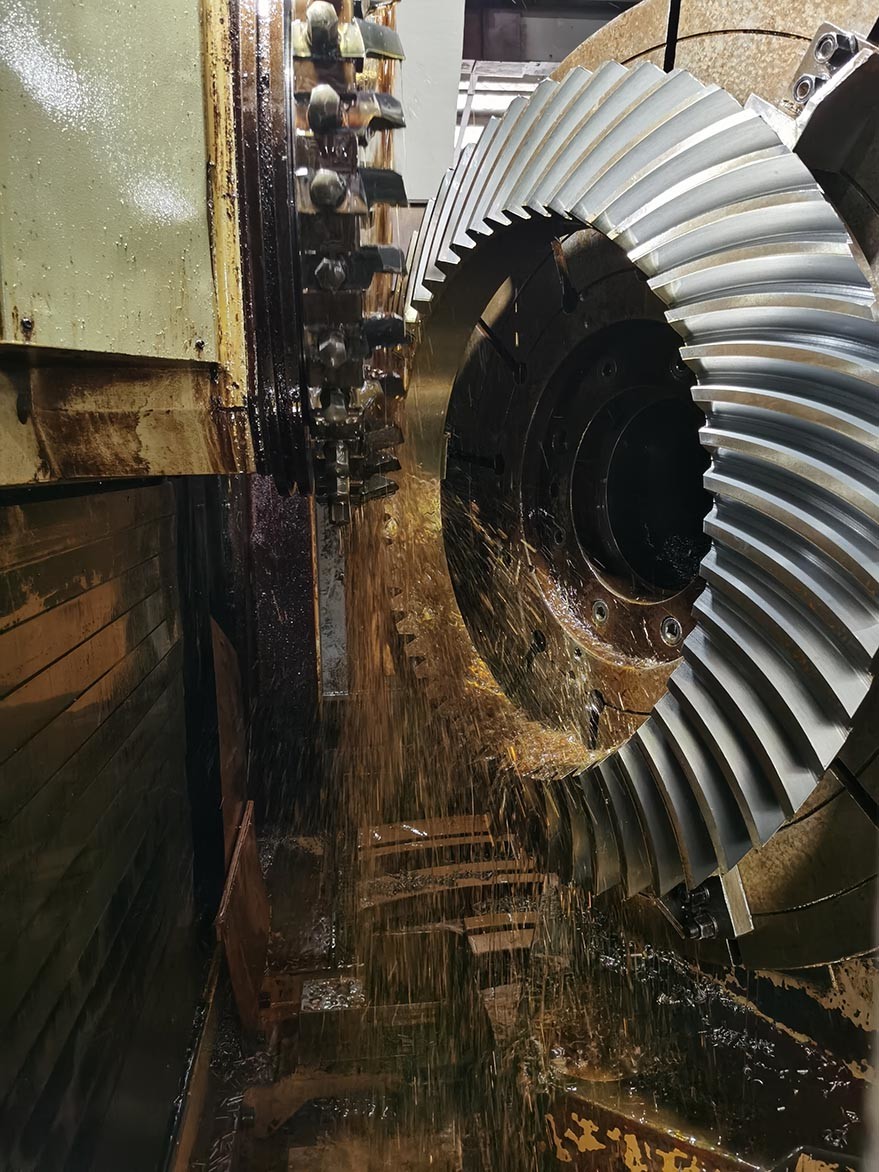

Frezowanie zębów przekładni ze stali stopowej o module 22 do przekładni stożkowej zębatej
Cechy przekładni stożkowej zębatej
Płynna i cicha praca:
Zakrzywiony profil zęba przekładni stożkowych zębatych umożliwia stopniowe zazębianie, co skutkuje płynniejszą i cichszą pracą w porównaniu do przekładni stożkowych z prostymi zębami.
Spiralny kształt pomaga zminimalizować hałas, wibracje i obciążenia udarowe podczas zazębiania kół zębatych, przyczyniając się do poprawy ogólnej wydajności i zmniejszenia zużycia.
Wysoka nośność: Przekładnie stożkowe zębate są zaprojektowane tak, aby równomiernie rozkładać obciążenie na powierzchni zęba.
Ta cecha zwiększa ich nośność, pozwalając na przenoszenie wyższego momentu obrotowego i obsługę większych obciążeń w porównaniu do przekładni stożkowych z prostymi zębami.
Dzięki temu nadają się do zastosowań wymagających niezawodnego przenoszenia mocy w trudnych warunkach.
| Produkty | Zestaw przekładni stożkowej zębatej |
| Wykonane na zamówienie | √ |
| Materiał | 18CrNiMo7/17CrNiMo6 |
| Produkcja zębów przekładni | Frezowanie i szlifowanie zębów |
| Podziałka średnicowa | 22 |
| Moduł (M) | Niestandardowy |
| Liczba zębów (Z) | 47 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 35° |
| Klasa dokładności | AGMA 10-11Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie produkcyjne
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Inspekcja
