| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | 300＄ |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 DNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| metoda: | Frezowanie kół zębatych | Położenie: | Lewa ręka |
|---|---|---|---|
| Rodzaj stali: | Kucie stali | Rodzaj: | Podręcznik |
| Numer zęba: | 32 | Kąt ciśnienia: | 20° |
| Podkreślić: | Wyroby z przyrządu spiralnego na zamówienie,Gleason Spiral Bevel Gear,32 Zębowe sprzętki spiralne |
||

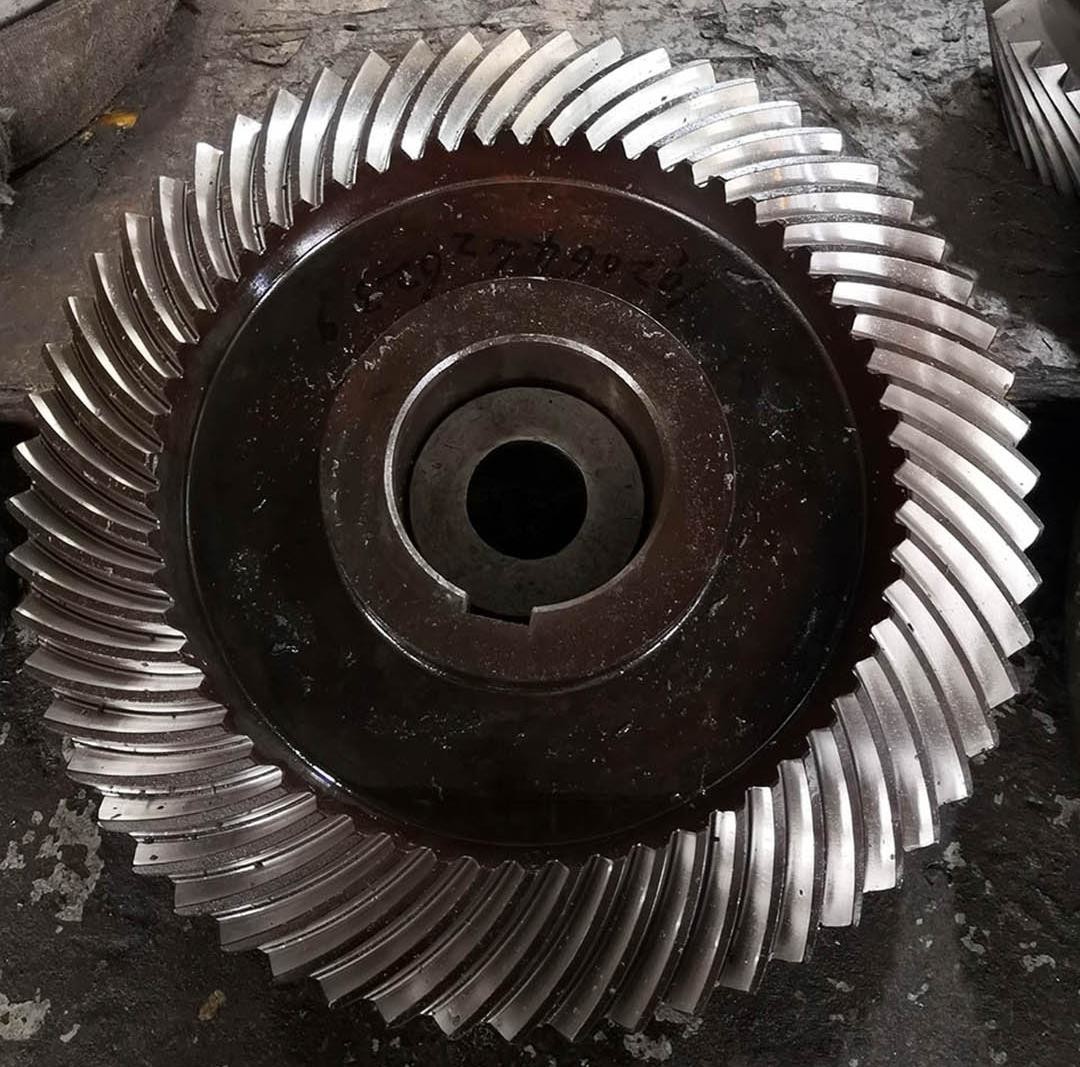

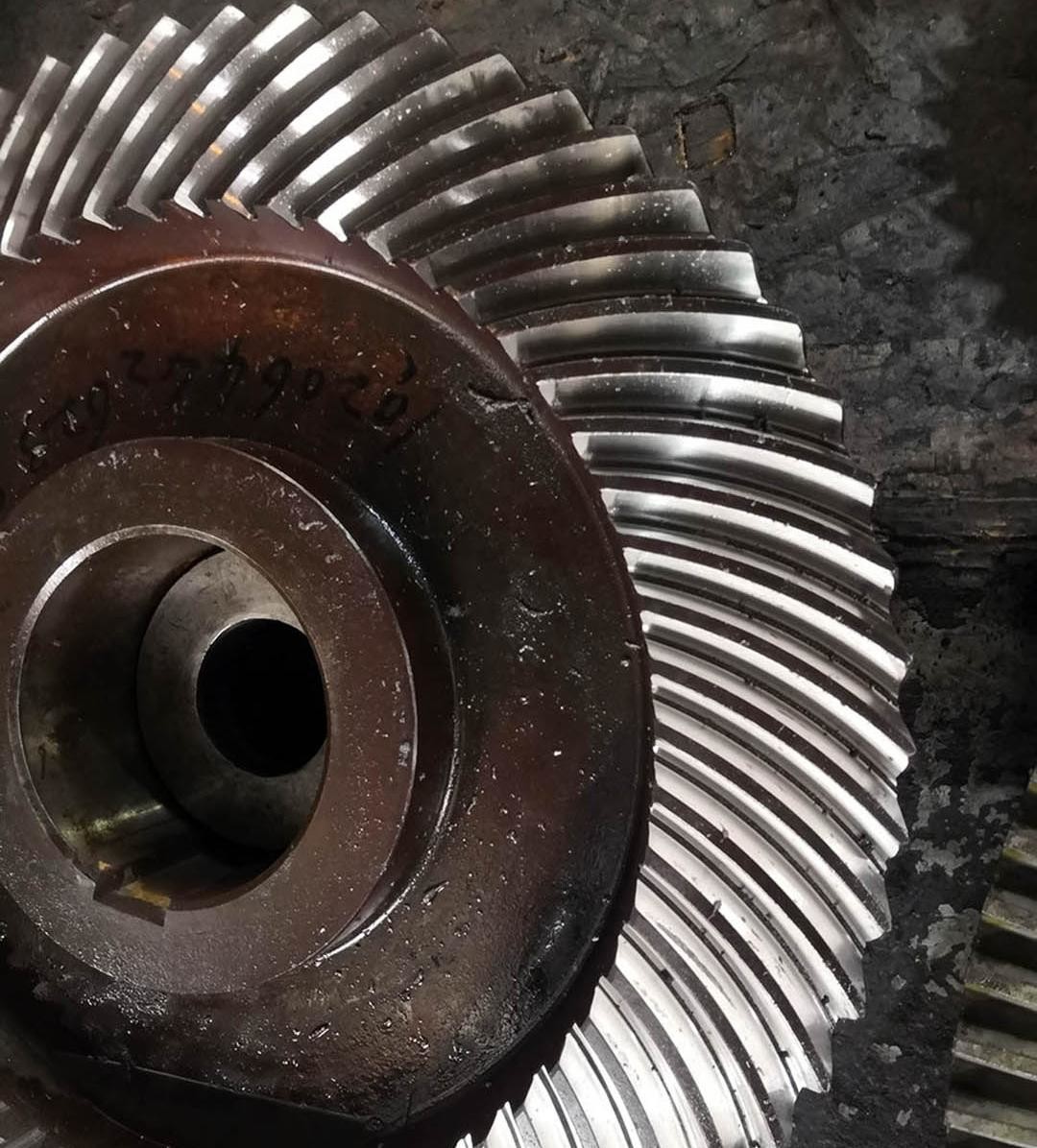

1) Opis przekładni stożkowej zębatej
Przekładnia stożkowa zębata to rodzaj przekładni używanej do przenoszenia mocy i ruchu między przecinającymi się wałami
(zazwyczaj pod kątem 90 stopni), a profil jej zębów ma kształt spiralny.
2) Cechy przekładni stożkowej zębatej
a)Przyjmuje profil zęba o krzywej śrubowej. Podczas zazębiania kontakt między powierzchniami zębów jest progresywny
a nie nagły.
b) Liczba zębów zazębiających się jednocześnie jest większa, a proces przenoszenia jest bardziej ciągły.
| Produkty | Przekładnie stożkowe zębate |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Gleason |
| Produkcja | Frezowanie kół zębatych i szlifowanie zębów |
| Szlifowanie zębów | √ |
| Moduł (M) | 16 |
| Liczba zębów (Z) | 32 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 15° |
| Stopień dokładności | ISO 6 Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchni | 58-62HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie produkcyjne
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Inspekcja
