| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | 300＄ |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 DNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Liczba zębów przekładni: | 36 i 48t | Typ produkcji: | Frezowanie kół zębatych |
|---|---|---|---|
| Typ profilu: | Gleasona | Moduł: | 16.477 |
| Twardota powierzchni: | HRC58-62 | Typ Profie: | Gleasona |
| Podkreślić: | Wyższa wytrzymałość zębatek spiralnych,62 Zębatki spiralne HRC |
||

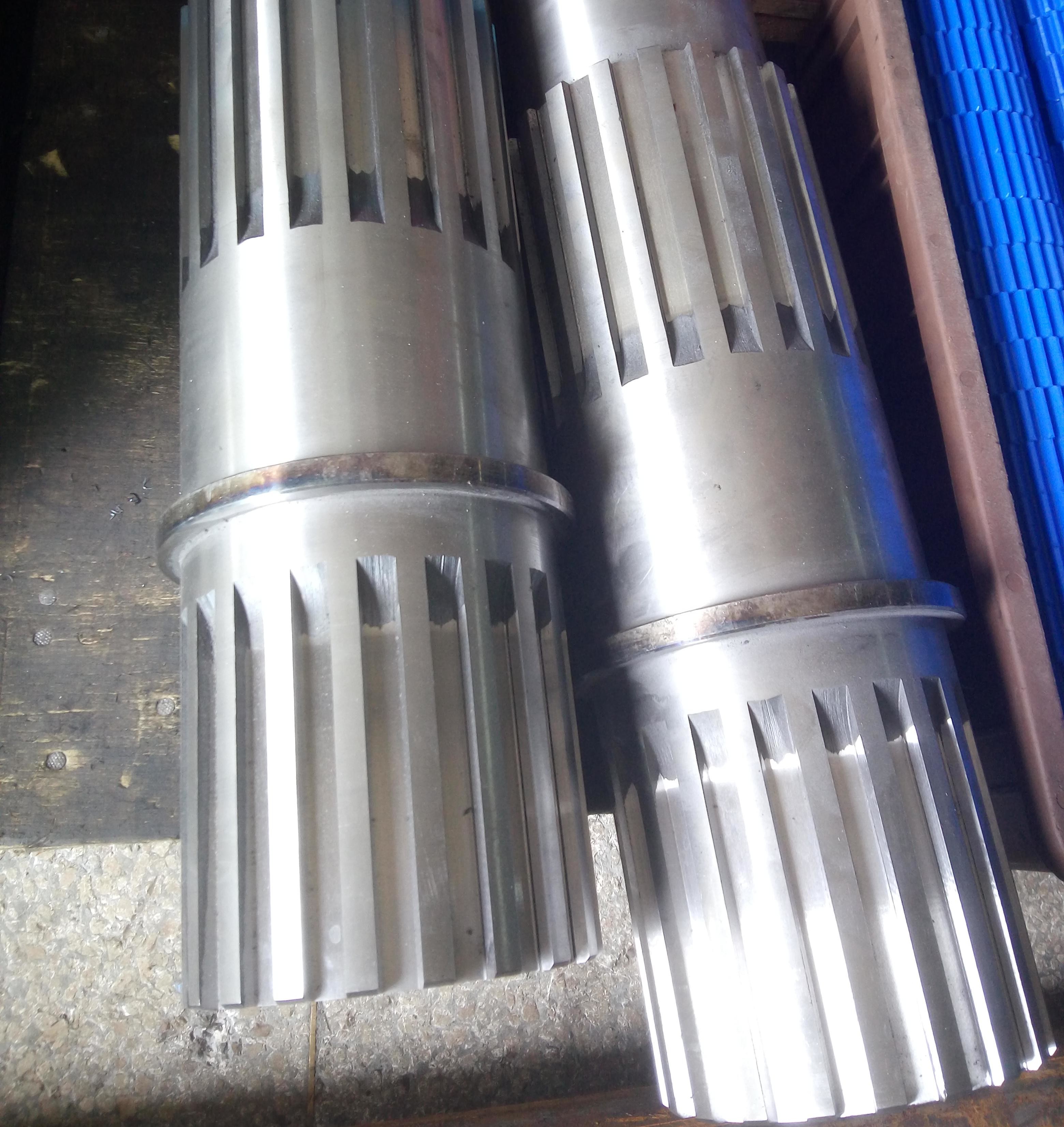

1) Opis wału biegów z przedziałem
Rury spinowe to rodzaj rury przesyłowej z podłużnymi zębami (spline),
który przesyła moment obrotowy i ruch poprzez sieć z dopasowanymi otworami spline.
2) Charakterystyka wału biegów z przedziałem
a) Powierzchnia wału jest obrobiona z wieloma równomiernie rozmieszczonymi wystawkami (spline),
które mogą być zębami prostymi, zębami spiralnymi lub zębami o profilu involute.
b) Szpony i wały są integralnie uformowane, aby zapewnić wysoką wytrzymałość i precyzyjne ustawienie.
3)Zalety wału biegów z przyrządu
a) Wydajna transmisja mocy: przekazuje większy moment obrotowy niż zwykłe klawisze płaskie i jest odpowiedni do scenariuszy dużego obciążenia.
b) Precyzyjne wyrównanie: sieć sznurowa może automatycznie koncentrować się, zmniejszając błędy montażowe i poprawiając dokładność transmisji.
| Produkty | Węzeł biegów |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| Produkcja zębów zębów | Przetwarzanie biegów/przetwarzanie biegów/przetwarzanie |
| Szlifowanie zębów | √ |
| Moduł (M) | 10 |
| Liczba zębów (Z) | Zwyczajne |
| kąt ciśnienia (α) | 0° |
| kąt spiralny (β) | 0° |
| Stopień dokładności zębów | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
