| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | 300＄ |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 DNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Wielkość: | niestandardowe | Liczba zębów splajnu: | 18 |
|---|---|---|---|
| Kształt: | cylindryczny | Moduł: | niestandardowe |
| Szerokość: | 10 | Obróbka cieplna: | Nawęglanie |
| Podkreślić: | Wytrzymały wał biegów,Na zamówienie,Zastosowany moduł szyby biegów |
||

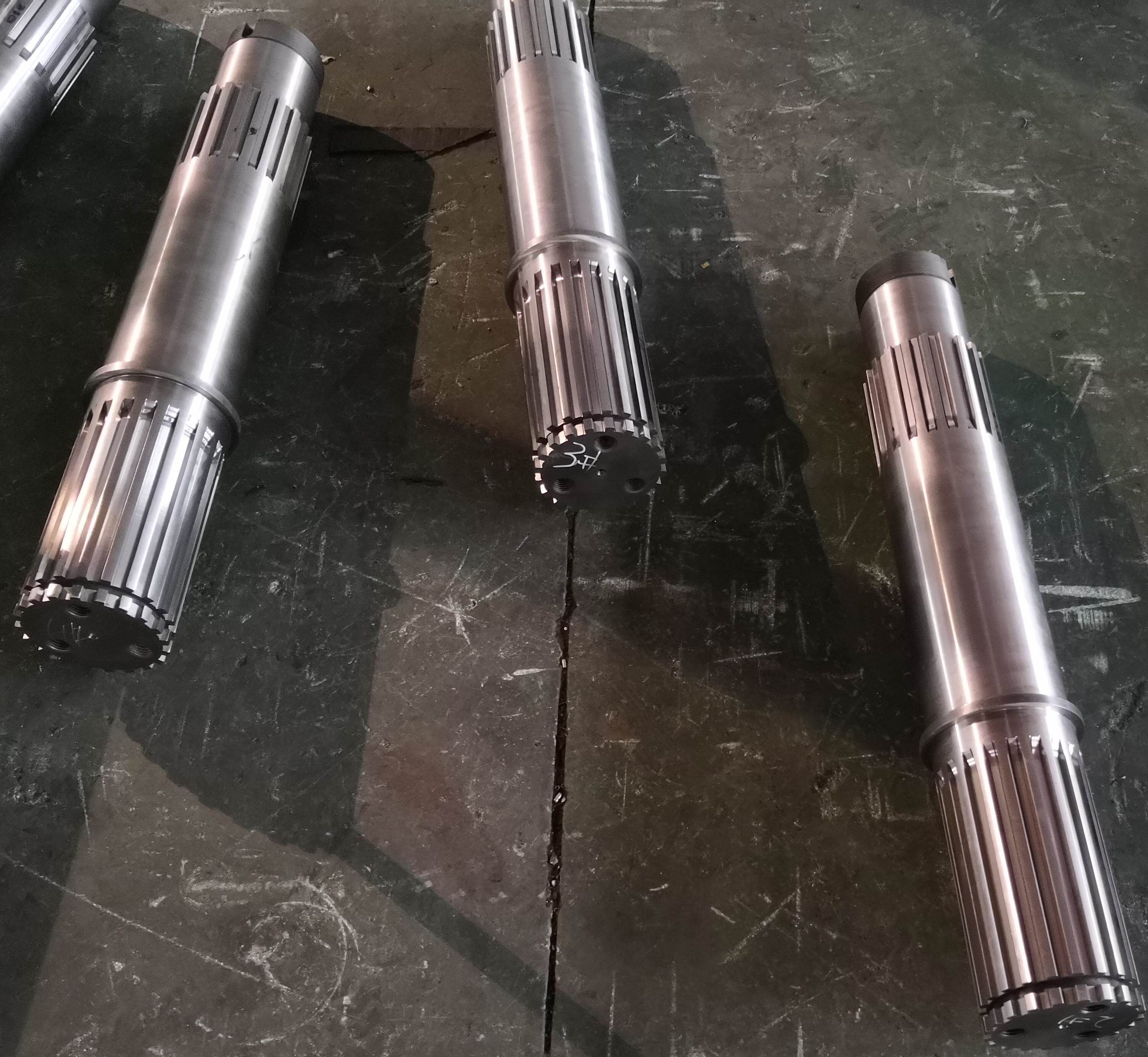

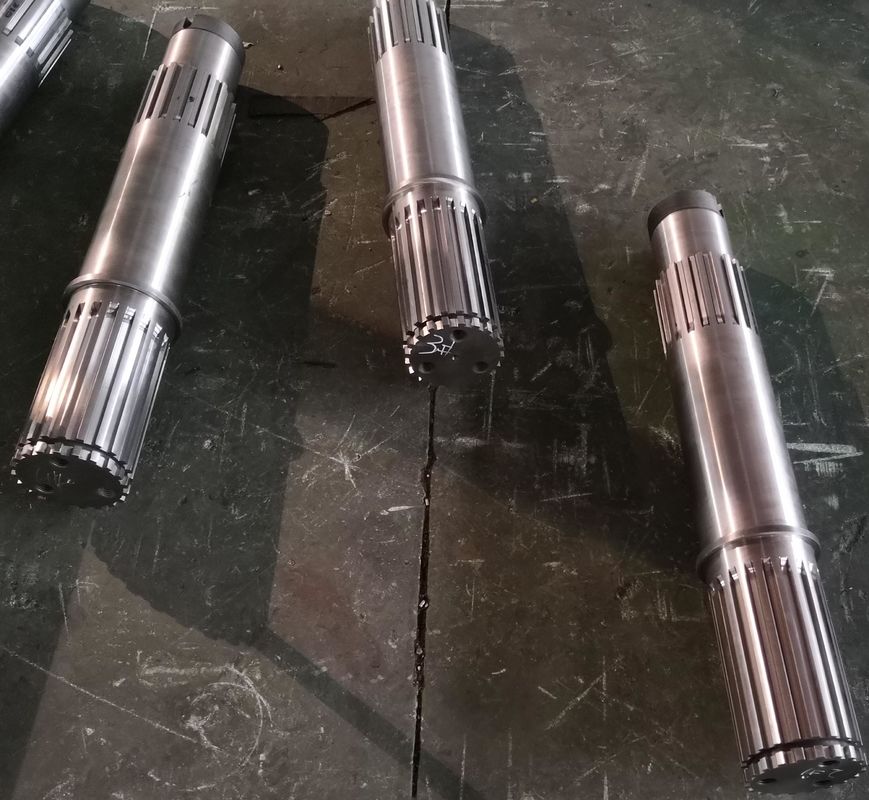

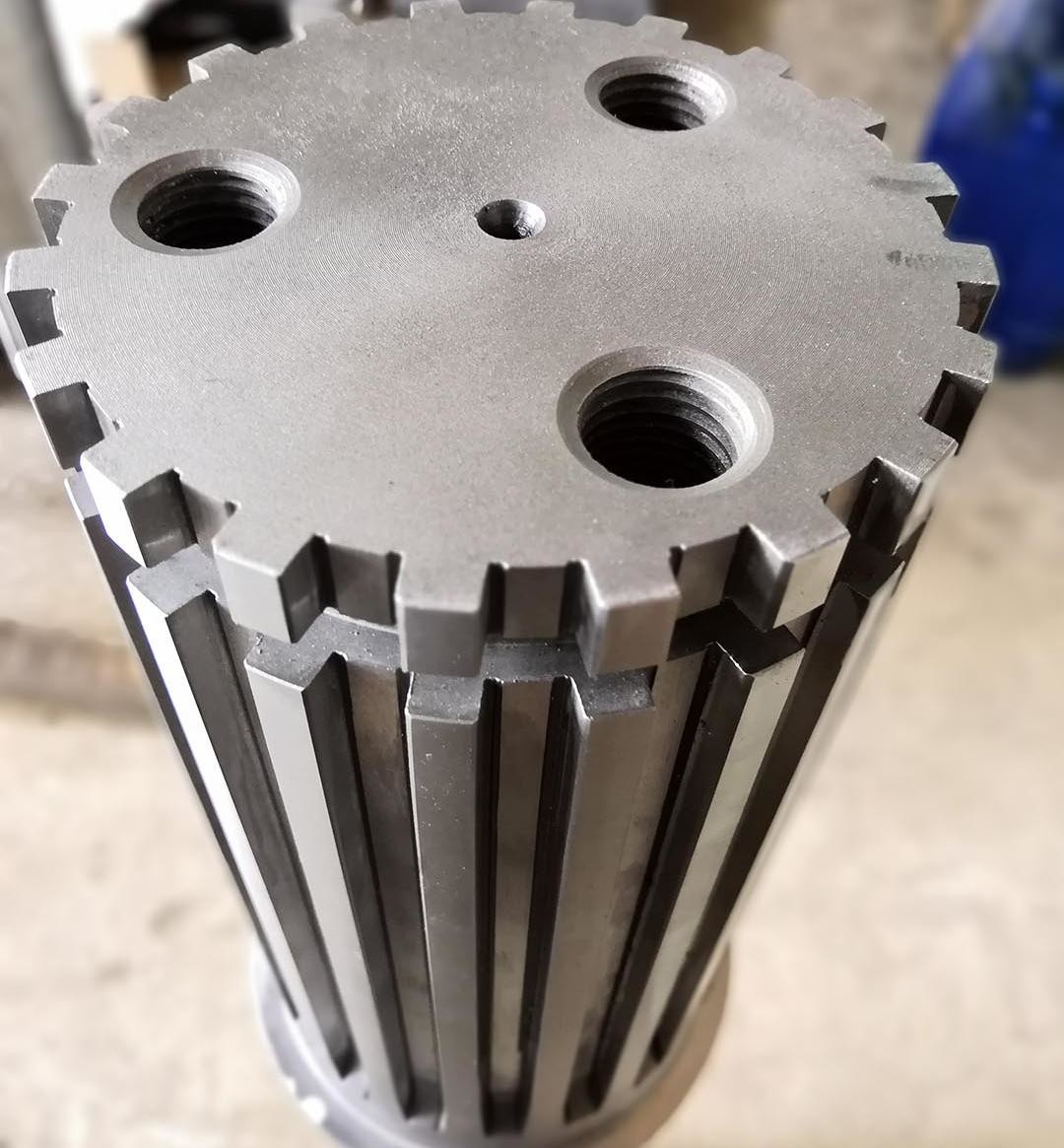

1) Opis wału biegów z przedziałem
Oś spinowana jest elementem przesyłowym, który rozprasza obciążenia poprzez wielozębną siatkę
i może wytrzymać łączone siły promieniowe, osiowe i skrętne.
2) Charakterystyka wału biegów z przedziałem
a) Jednoczesny kontakt kilku zębów zapewnia bardziej równomierne rozkład obciążenia i unika koncentracji naprężeń w jednym punkcie.
b) Dostępne są opcjonalne spiny prostokątne, spiny włączne itp. Różne profile zębów są odpowiednie dla różnych wymagań obciążenia
3)Zalety wału biegów z przyrządu
a) Duża zdolność nośna: zdolność przenoszenia momentu obrotowego jest kilkakrotnie większa niż w przypadku połączeń z jednym kluczem (takich jak klawisze płaskie).
b) Silna odporność na zmęczenie: dzielenie obciążeń z wieloma zębami wydłuża żywotność, nadaje się do częstych obciążeń start-stop lub uderzeń.
| Produkty | Węzeł biegów |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |

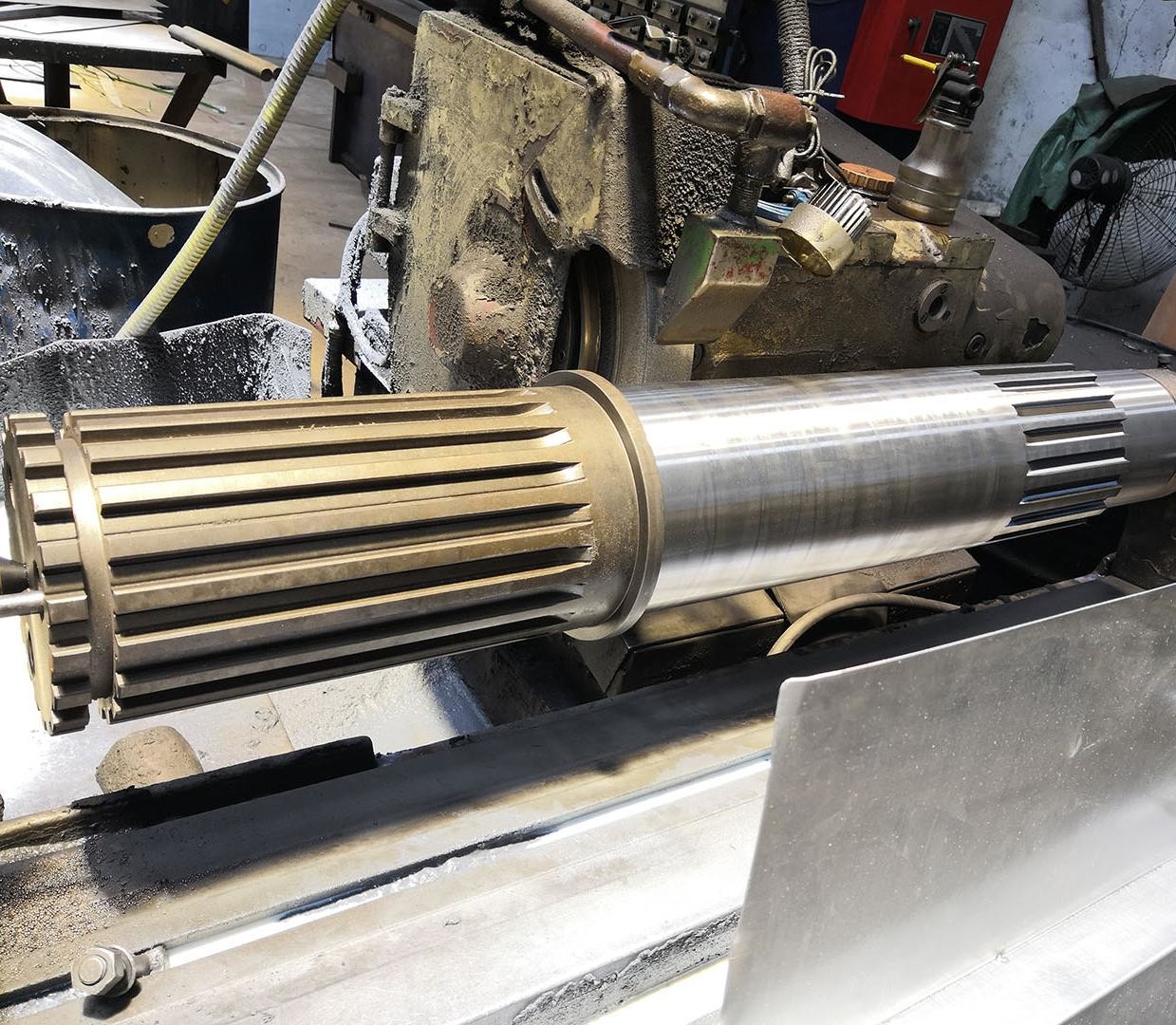

| Produkcja zębów zębów | Przetwarzanie biegów/przetwarzanie biegów/przetwarzanie |
| Szlifowanie zębów | √ |
| Moduł (M) | 10 |
| Liczba zębów (Z) | Zwyczajne |
| kąt ciśnienia (α) | 0° |
| kąt spiralny (β) | 0° |
| Stopień dokładności zębów | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
