Pressure Angle: | 20 degrees | Teeth Number: | Custom |
---|---|---|---|
Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
Usage: | Industrial Machinery | Backlash: | Depends on size |
Podkreślić: | Przekładnie zębate w jodełkę o kącie przyporu 20 stopni,Przekładnie zębate w jodełkę o wysokiej sprawności,Prędkości wysokich zębatek heringowych |

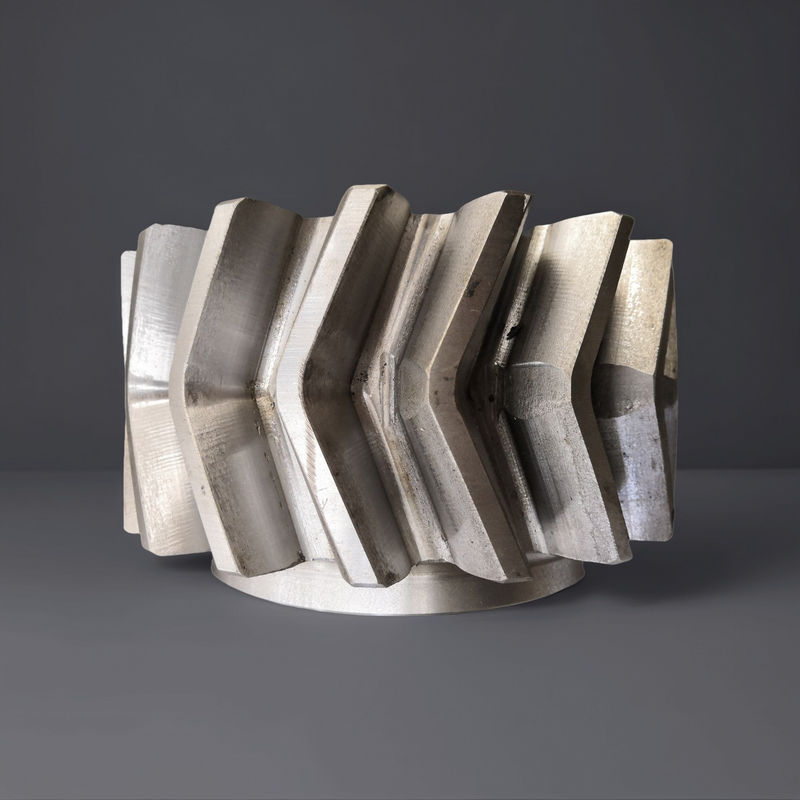

Zębatka w jodełkę to specjalny rodzaj przekładni, która łączy dwa koła zębate śrubowe o równych kątach śrubowych
i przeciwnych kierunkach obrotu w jedno. Jej profil zęba ma kształt znaku "osoby".
Przenosi moc za pomocą zazębiających się zębów śrubowych i eliminuje siły osiowe.
Charakteryzuje się ciągłym zazębianiem, co skutkuje wysokim stopniem pokrycia podczas przenoszenia;
symetryczne zęby śrubowe po obu stronach znoszą siły osiowe, zapewniając dużą stabilność pracy;
a podczas procesu przenoszenia występują niewielkie wibracje i hałas.
3)Zalety zębnika w jodełkę
W porównaniu z kołami zębatymi walcowymi, przekładnia w jodełkę jest bardziej stabilna i ma większą nośność;
w porównaniu ze zwykłymi kołami zębatymi śrubowymi, może skutecznie rozwiązać problem siły osiowej i wydłużyć żywotność sprzętu;
sprawność przekładni jest wysoka, osiągając ponad 98%.
4)Zastosowanie zębnika w jodełkę
Jest powszechnie stosowana w systemach przenoszenia mocy o dużej mocy i dużej prędkości, takich jak układy napędowe statków,
urządzenia transmisyjne dużych przemysłowych turbin parowych, a także duże urządzenia mechaniczne w górnictwie
i hutnictwie, aby zapewnić wydajne i stabilne przenoszenie mocy.
Produkty | Zębatka w jodełkę |
Wykonane na zamówienie | √ |
Typ profilu zęba | Koło zębate walcowe |
Produkcja zębów | Frezowanie zębów |
Szlifowanie zębów | √ |
Moduł (M) | 12 |
Liczba zębów (Z) | Niestandardowe |
Kąt przyporu (α) | 20° |
Kąt pochylenia linii śrubowej (β) | Niestandardowe |
Klasa dokładności zębów | ISO 8-9 Grade |
Obróbka cieplna | Hartowanie i odpuszczanie |
Twardość powierzchni | 230-260 HB |
PORÓWNANIE GATUNKÓW STALI | |||||
CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
