| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Minimalne zamówienie: | 200 zestawów |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Rodzaj stali: | Kucie stali | Typ produkcji: | Frezowanie kół zębatych |
|---|---|---|---|
| Profil zęba: | SPIRALA | Kąt spiralny: | 20° |
| Materiał: | stali | metoda: | Szlifowanie kół zębatych |
| Podkreślić: | Koła zębate stożkowe o zębach skośnych o długiej żywotności,Koła zębate stożkowe o zębach skośnych o długim okresie eksploatacji,Rozkład naprężeń kontaktowych kół zębatych stożkowych o zębach skośnych |
||

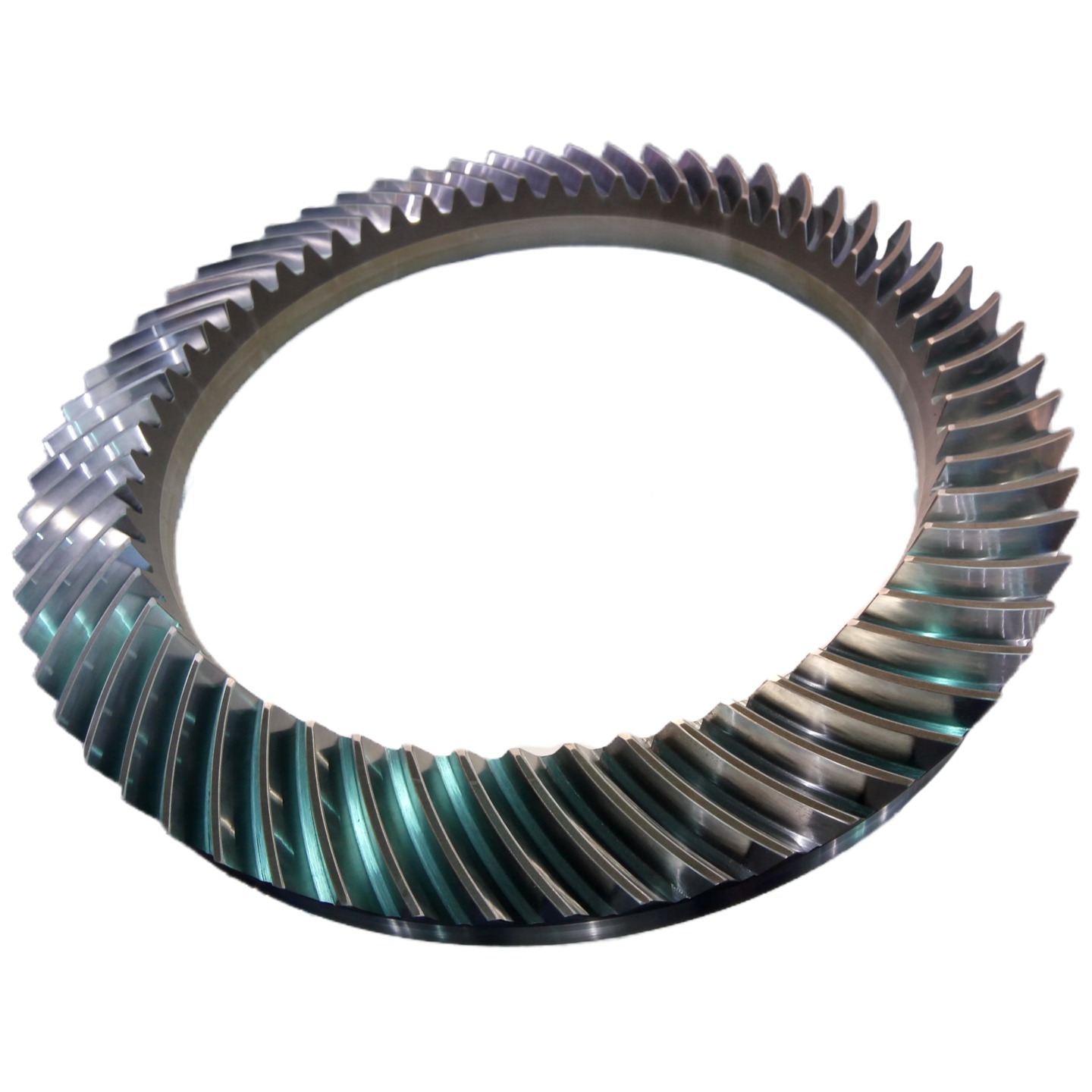

1) Opis przekładni stożkowej spiralnej
Przekładnie stożkowe spiralne to przekładnie stożkowe z liniami zęba w kształcie krzywej spiralnej,
używane do przenoszenia mocy między przecinającymi się wałami.
2) Cechy przekładni stożkowej spiralnej
a) Spiralna konstrukcja zębów zwiększa współczynnik kontaktu, co skutkuje płynniejszym przenoszeniem mocy.
b) Zoptymalizowany rozkład naprężeń kontaktowych na powierzchni zębów wydłuża żywotność.
c) Mogą wytrzymać wyższe prędkości obrotowe i obciążenia.
3) Zasada działania przekładni stożkowej spiralnej
Poprzez progresywne zazębianie profilu zęba spiralnego, redukowane są uderzenia i wibracje,
umożliwiając ciągłe przenoszenie mocy.
4) Zastosowanie przekładni stożkowej spiralnej
Precyzyjne obrabiarki, napędy przegubów robotów przemysłowych.
| Produkty | Przekładnie stożkowe spiralne |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Gleason |
| Produkcja | Frezowanie kół zębatych i szlifowanie zębów |
| Szlifowanie zębów | √ |
| Moduł (M) | Niestandardowy |
| Liczba zębów (Z) | Niestandardowy |
| Kąt przyporu (α) | Niestandardowy |
| Kąt pochylenia | Niestandardowy |
| Stopień dokładności | ISO 6 stopień |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchni | 58-62HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Wyposażenie produkcyjne
Proces produkcji
Kucie Obróbka skrawaniem Cięcie
Obróbka cieplna Szlifowanie Kontrola
