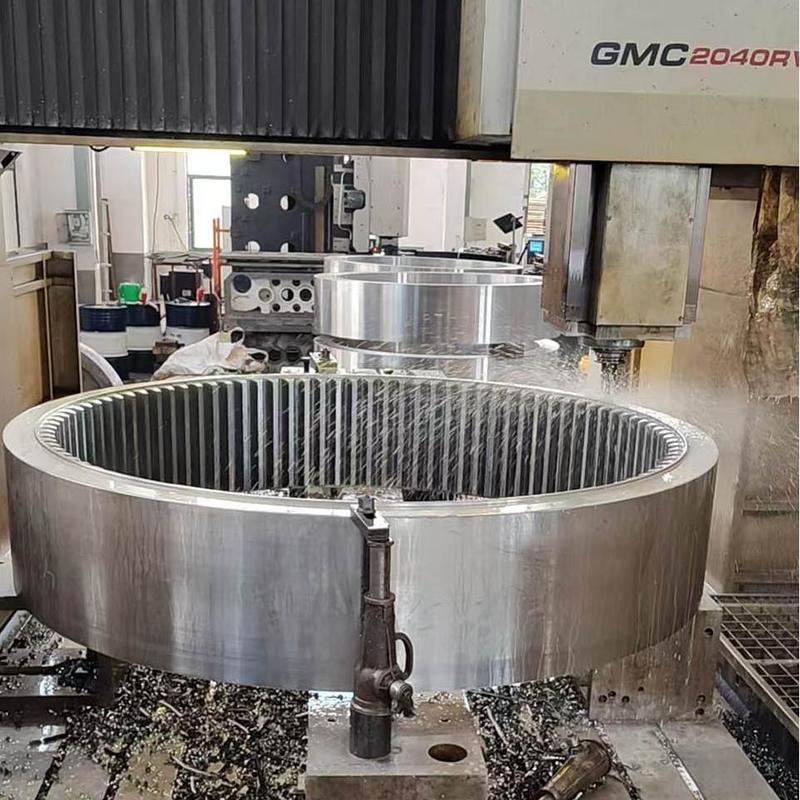

Precyzyjna obróbka części na zamówienie - wewnętrzne koło zębate czołowe do przenoszenia napędu

1) Opis przekładni zębatej wewnętrznej

Przekładnie zębate wewnętrzne to specjalistyczne przekładnie zaprojektowane w celu osiągnięcia określonej konwersji ruchu i integracji funkcjonalnej. Służą one nie tylko jako elementy transmisyjne, ale także, w niektórych zastosowaniach, jako podpory konstrukcyjne lub kontrolery trajektorii ruchu.

2) Zasada działania

Oprócz konwencjonalnego przenoszenia ruchu obrotowego, przekładnie zębate wewnętrzne mogą osiągać znaczne przełożenia redukcyjne w określonych mechanizmach, takich jak przekładnie planetarne z małą liczbą zębów. Ich zasada działania opiera się na różnicy w liczbie zębów między kołem planetarnym a wewnętrznym kołem pierścieniowym, umożliwiając znaczne przełożenie redukcyjne dzięki niewielkiej różnicy w zębach.

3) Charakterystyka przekładni zębatej wewnętrznej

• Integracja funkcjonalna: Często zaprojektowane tak, aby służyć jednocześnie jako obudowa łożyska, obudowa lub część bębna, osiągając unifikację funkcjonalną.
• Konstrukcja różnicy w zębach: W napędach harmonicznych i napędach cykloidalnych profil koła zębatego wewnętrznego może nie być krzywą ewolwentową, ale specjalistycznym kształtem zęba.
• Zmienne metody montażu: Koła zębate wewnętrzne mogą być stałe (takie jak nieruchome koła pierścieniowe w mechanizmach planetarnych) lub ruchome.

4) Zalety przekładni zębatej wewnętrznej

• Możliwość uzyskania wyjątkowo wysokich przełożeń: W przekładniach podciętych pojedynczy stopień może osiągnąć przełożenia redukcyjne przekraczające sto, co skutkuje niezwykle zwartą konstrukcją.
• Wysoka integracja funkcjonalna: Zmniejsza liczbę komponentów, upraszczając ogólną strukturę.
• Wszechstronne konfiguracje ruchu: Ustalając koło zębate wewnętrzne lub zewnętrzne, można uzyskać szeroką gamę odrębnych konfiguracji wyjściowych ruchu.

5) Zastosowanie

Stosowane głównie do osiągania specjalistycznych funkcji ruchu i wyjątkowo wysokich przełożeń:

• Reduktor koła cykloidalnego: Koło zębate wewnętrzne pełni funkcję ‘koła zębatego’, zazębiając się z kołem cykloidalnym, aby zapewnić wysokie przełożenia redukcyjne i wyjątkową sztywność.
• Reduktory harmoniczne: Zazębienie elastycznego koła zębatego ze sztywnym kołem zębatym (kołem zębatym wewnętrznym) ma kluczowe znaczenie dla osiągnięcia precyzyjnego ruchu.
• Mechanizmy indeksujące do specjalistycznych obrabiarek: Służą jako główne elementy transmisyjne i podporowe dla dużych stołów obrotowych.
• Przepływomierze: Używane w specjalistycznym sprzęcie pomiarowym, takim jak owalne przepływomierze.
