| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS220805001 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $35.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, D/P, Western Union, T/T |
| Możliwość Supply: | 300 sztuk/miesiąc |
| Materiał: | 20CrNi2MoA | Marka: | OEM |
|---|---|---|---|
| Długość: | 32 mm | Proces produkcji: | Szlifowanie kół zębatych |
| Położenie: | Prawa ręka | Szerokość zębów: | 25 mm |
| Podkreślić: | Wał przekładni śrubowej,wał przekładni zębatej z prawej strony,wał przekładni zębatej z prawej strony |
||

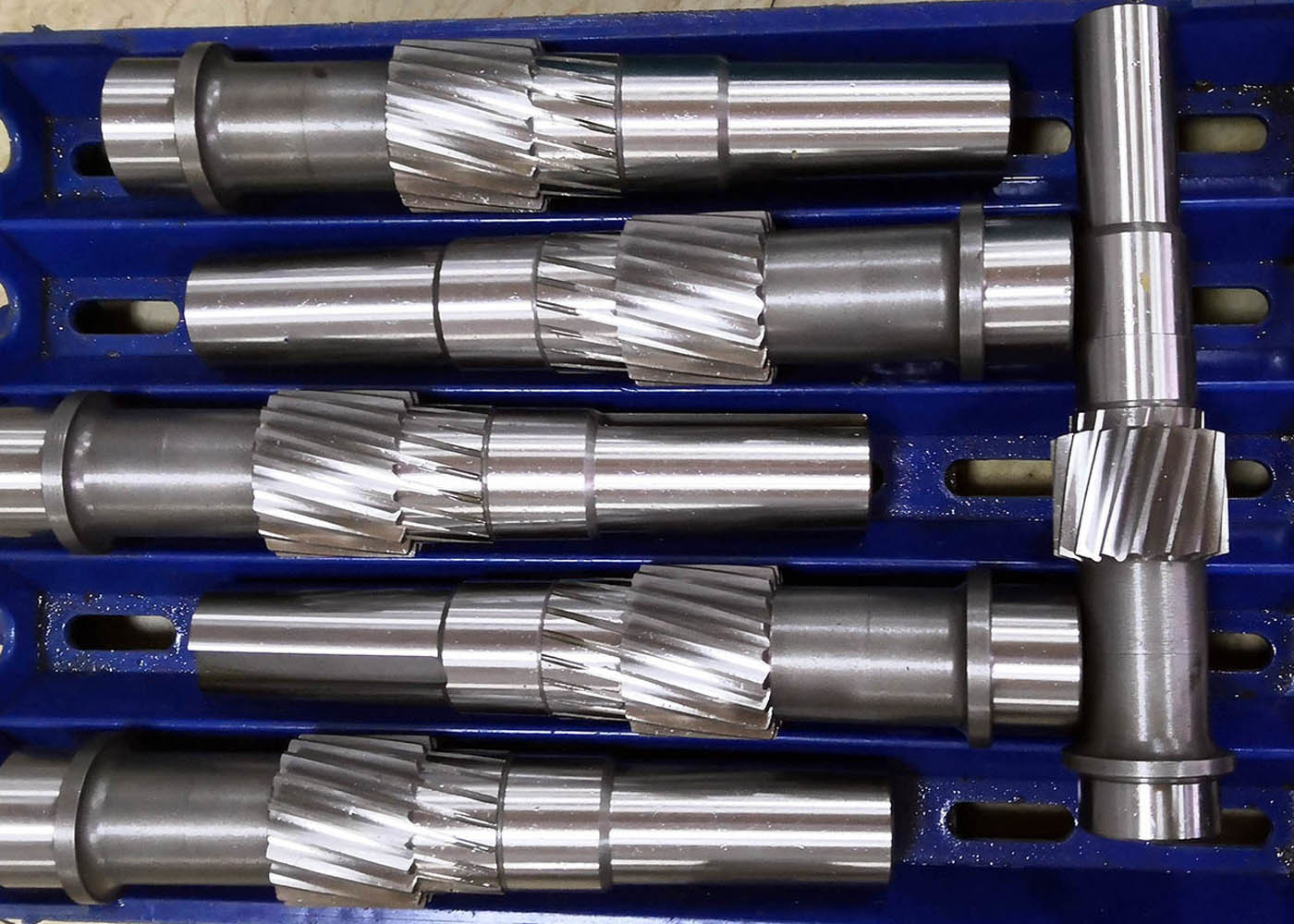

3 Moduł Wałek Zębnika Zębatego Helikalnego Do Przekładni Montowanej Na Wał
1) Opis zębatki helikalnej
Zębatka helikalna z zębami jest cięta pod kątem do osi zamiast prosto i równolegle do osi jak zęby koła zębatego czołowego.
Linia kontaktu między dwoma zębami nie jest równoległa do zębów, ale nachylona.
2) Kierunek Zębatki Helikalnej
a) Zębatka helikalna lewoskrętna
b) Zębatka helikalna prawoskrętna
3) Cechy Zębatki Helikalnej
a) Z wyższą wytrzymałością w porównaniu z równoważnym kołem zębatym czołowym.
b) Może redukować hałas i wibracje w porównaniu z kołem zębatym czołowym
| Produkty | Wałek Zębatki Helikalnej |
| Wykonane na zamówienie | √ |
| Typ Profilu Zęba | Koło Zębate Cylindryczne |
| Koło ZębateZębyProdukcja | Frezowanie kół zębatych/Dłutowanie kół zębatych/Kształtowanie kół zębatych |
| Szlifowanie zębów kół zębatych | √ |
| Moduł (M) | 3 |
| Liczba Zębów (Z) | 17 |
| Kąt Przylegania (α) | 20° |
| Kąt Pochylenia | 15° |
| Stopień Dokładności | ISO 6-7 Grade |
| Obróbka Cieplna | Nawęglanie |
| Twardość Powierzchni | 58-62HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
