| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS220805002 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $850.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, D/P, Western Union, T/T |
| Możliwość Supply: | 300 sztuk/miesiąc |
| Materiał: | 17CrNiMo6 | Moduł: | 16 |
|---|---|---|---|
| Poziom: | 50,265 mm | Węglowodany: | RA0.8 ~ RA 1.6 |
| Położenie: | Lewa ręka | Szerokość zębów: | 110 mm |
| Podkreślić: | Wał z zębnikiem śrubowym do szlifowania kół zębatych,wał wyjściowy skrzyni biegów ze stali 17CrNiMo6,wał zębnika śrubowego ze stali 17CrNiMo6 |
||

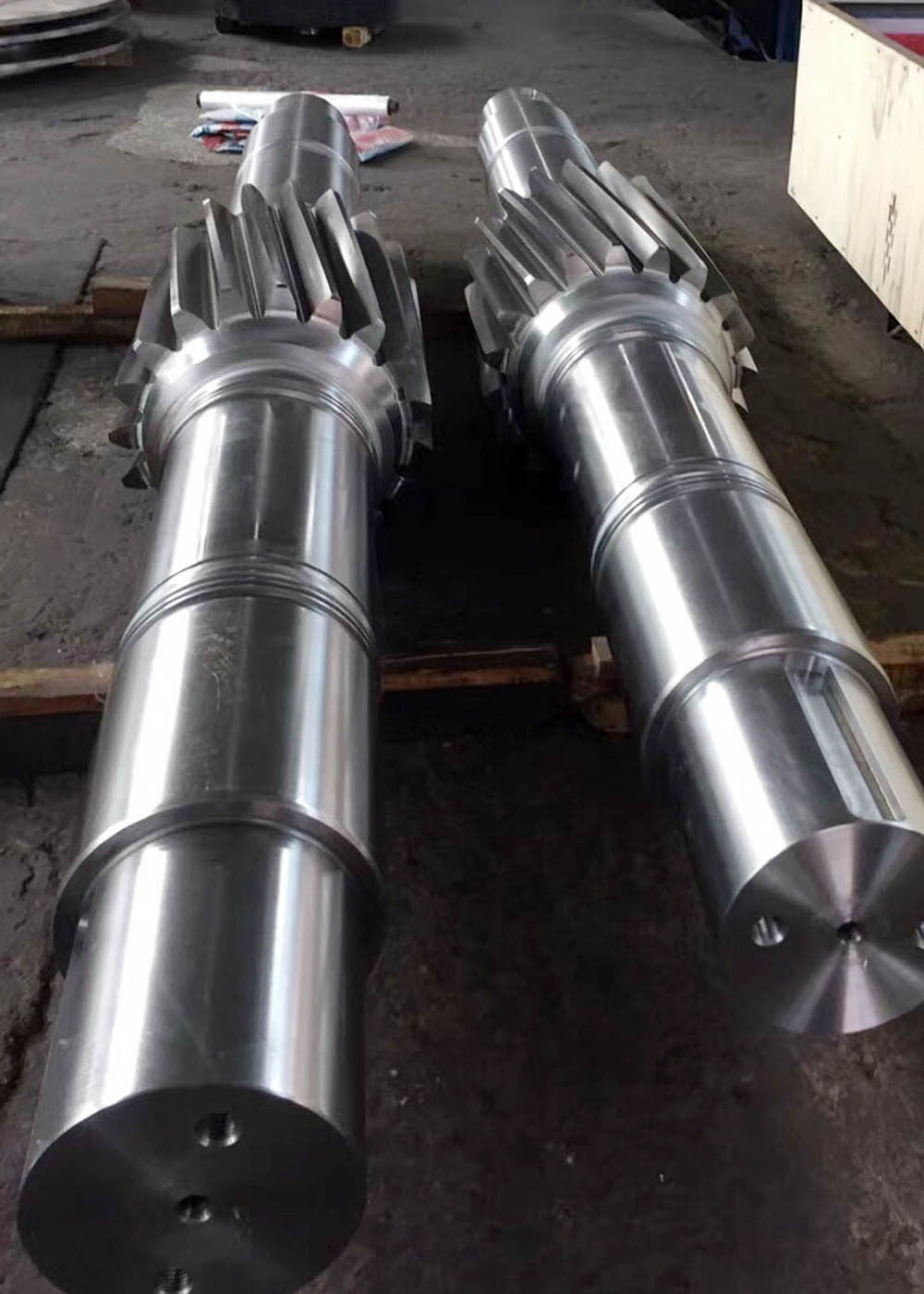

Węzeł biegów do szlifowania biegów do przenoszenia biegów - 17CrNiMo6
1) Opis narzędzi spiralnych
Helical Gear jest silnikiem cylindrycznym z zębami helicoidalnymi.
2) Kierunek narzędzi spiralnych
Prawa i lewa ręka.
3) Cechy sprzętu spiralnego
Zęby spiralne mogą wytrzymać większe obciążenie niż zęby wytrzymałe.
Siła napędowa osiowa spowodowana formą spiralną.
| Produkty | Lewa szyba przekładni spiralnej |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Sprzęt cylindryczny |
| ZestawZębyProdukcja | Szlifowanie sprzętu |
| Szlifowanie zębów | √ |
| Moduł (M) | 16 |
| Liczba zębów (Z) | 17 |
| kąt ciśnienia (α) | 20° |
| kąt prowadzenia | 25° |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
