| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS220805003 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $850.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | L/C, D/P, Western Union, T/T |
| Możliwość Supply: | 300 sztuk/miesiąc |
| Materiał: | 17CrNiMo6 | Poziom: | 37,699 |
|---|---|---|---|
| Kąt spiralny: | 23° | Klasa jakości: | Klasa ISO 6 |
| Szerokość zębów: | 120 MM | Kąt ciśnienia: | 20° |
| Podkreślić: | Główny wał przekładni napędowej,główny stalowy wał napędowy 17CrNiMo6,12-modułowy wał przekładni napędowej |
||

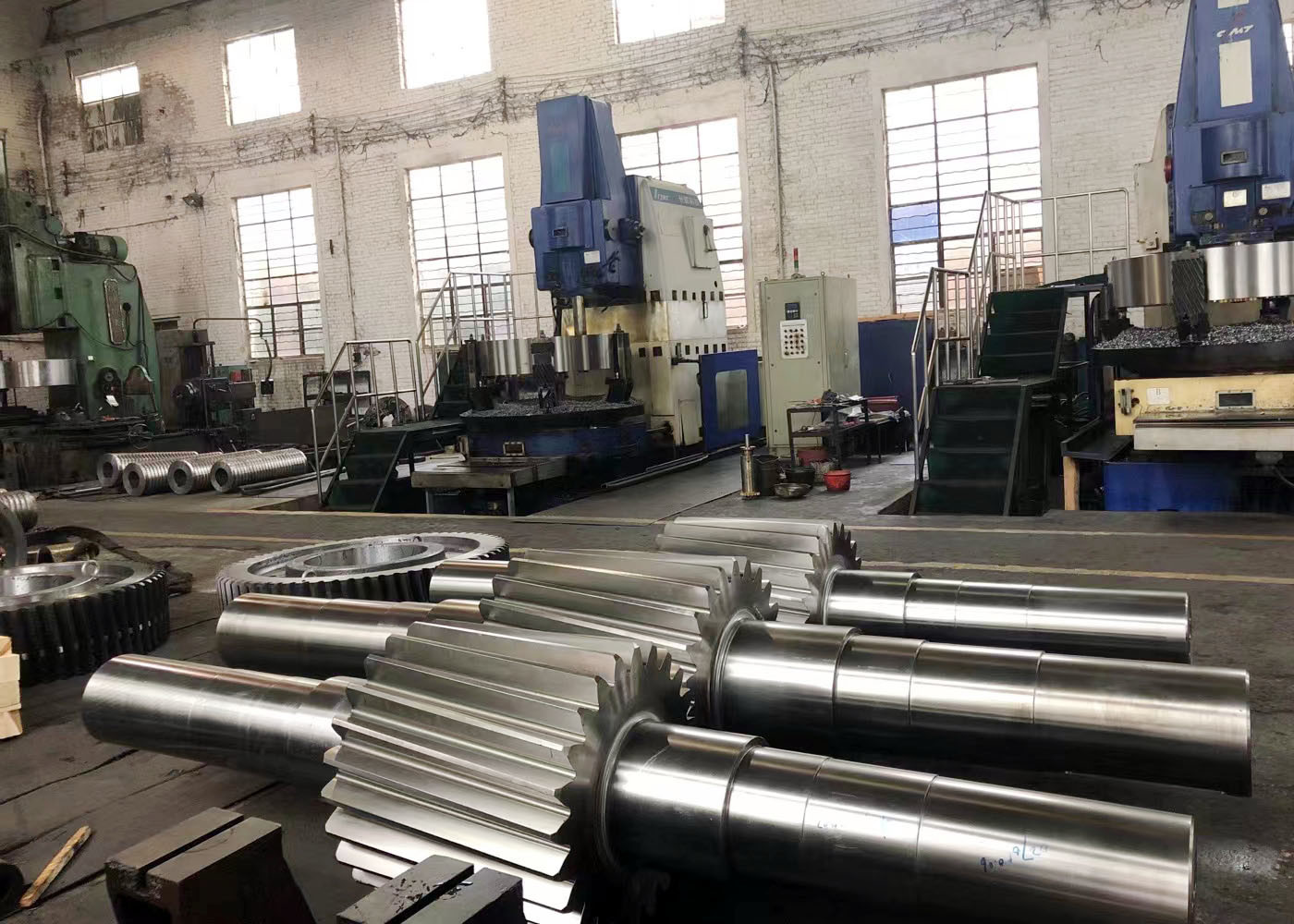

Części zamienne do przekładni - Wał zębaty skośny głównego napędu ze stali 17CrNiMo6
1) Cechy wału zębatego skośnego
Praca przekładni wytwarza siły osiowe.
2) Podstawowe dane techniczne wału zębatego skośnego
a) Moduł (m): Moduł to jednostka wielkości, która wskazuje, jak duża lub mała jest przekładnia.
b) Liczba zębów (z): Liczba zębów przekładni
c) Średnica podziałowa: Średnica podziałowa (d) = m×z
| Produkty | Wał zębaty skośny lewoskrętny |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Przekładnia walcowa |
| PrzekładniaZębyProdukcja | Szlifowanie kół zębatych |
| Szlifowanie zębów przekładni | √ |
| Moduł (M) | 12 |
| Liczba zębów (Z) | 23 |
| Kąt przyporu (α) | 20° |
| Kąt pochylenia | 30° |
| Stopień dokładności | ISO 6 Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62 HRC |
| PORÓWNANIE GATUNKÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
