| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SS220080601 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $300.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 55 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Materiał: | 20xHm | Obróbka cieplna: | Nawęglanie |
|---|---|---|---|
| Typ splajnu: | Równoległe splajne | Szerokość splajna: | 10 mm |
| Średnica końcówki: | 150 mm | Mniejsza średnica: | 137 mm |
| Podkreślić: | 20Cr2Ni4 prosty wielowypustowy wał,nawęglany prosty wielowypustowy wał zębaty,wielowypustowy wał zębaty 20Cr2Ni4 |
||

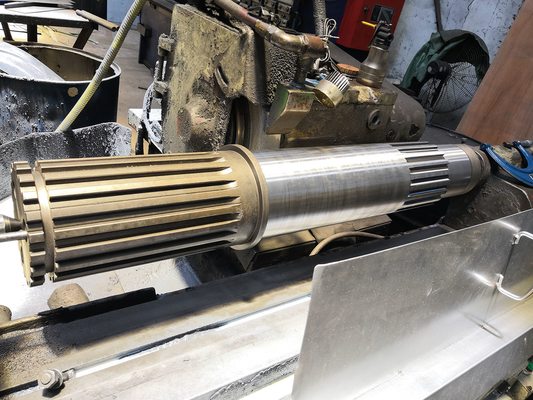

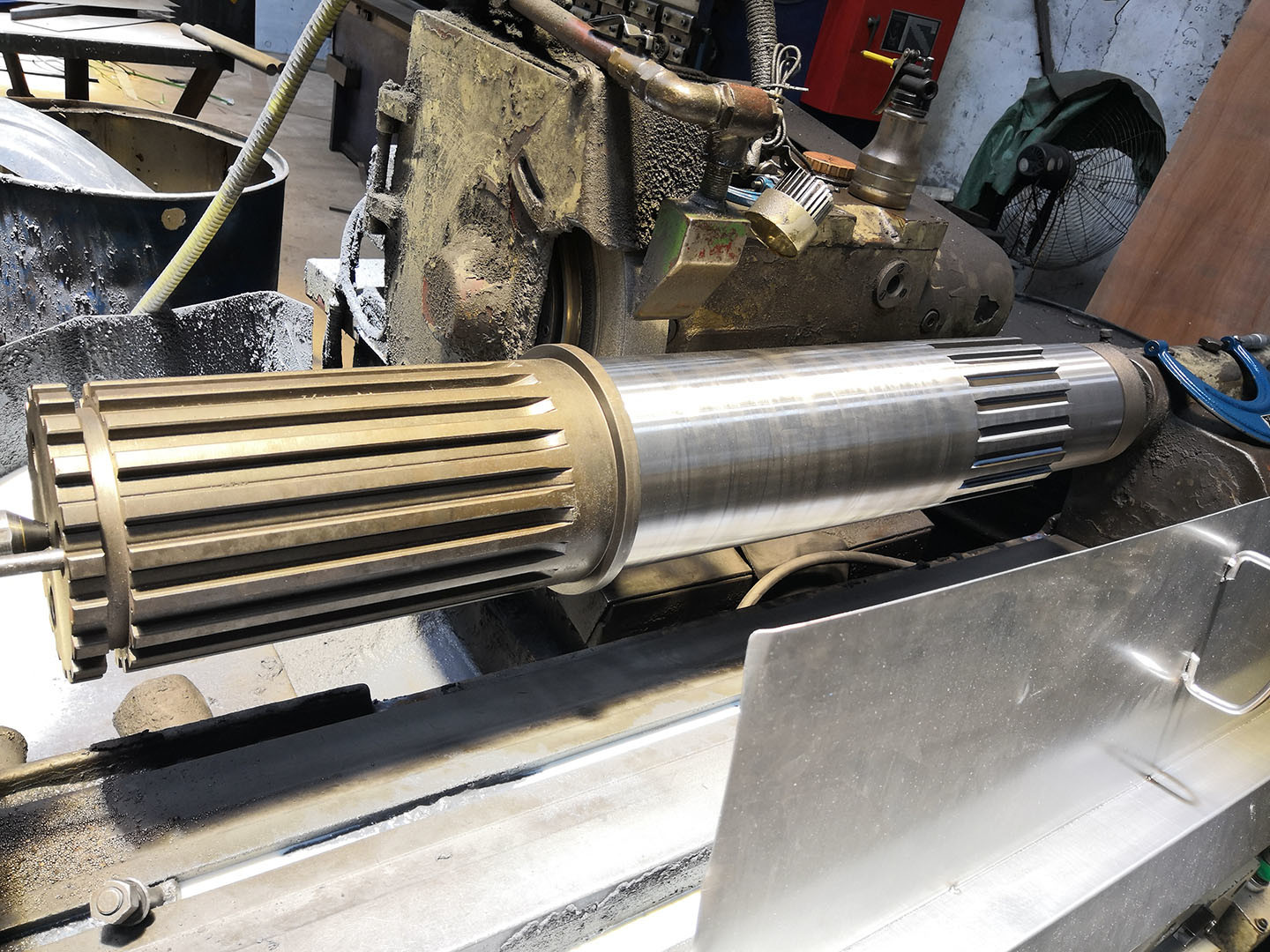

Dostosowany wał wielowypustowy 20XHM 20Cr2Ni4 ze stali
1) Opis wału wielowypustowego
Wielowypusty to grzbiety na zębach wyciętych na wale napędowym, które zazębiają się z rowkami w pasującej części i przenoszą na nią moment obrotowy,
utrzymując zgodność kątową między nimi i mogą być używane w wielu przekładniach mechanicznych
2) Zastosowania wału wielowypustowego
Wał wielowypustowy używany w wielu różnych gałęziach przemysłu.
Typowe zastosowania to wytrzymałe układy kierownicze do pojazdów użytkowych i budowlanych.
Szeroko stosowany również w wyciągarkach komercyjnych, hamulcach pneumatycznych, klasycznych pojazdach oraz wielu innych branżach, które
wymagają pozytywnego systemu napędowego.
| Produkty | Wały wielowypustowe prostokątne |
| Wykonane na zamówienie | √ |
| Typ profilu zęba | Wielowypust |
| Produkcja uzębienia | Frezowanie wielowypustów / Szlifowanie wielowypustów |
| Szlifowanie uzębienia | √ |
| Moduł (M) | Niestandardowy |
| Liczba zębów (Z) | Niestandardowy |
| Kąt przyporu (α) | 30° |
| Kąt pochylenia (β) | |
| Stopień dokładności zębów | ISO 6-7 Grade |
| Obróbka cieplna | Nawęglanie |
| Twardość powierzchniowa | 58-62 HRC |
| PORÓWNANIE GATUNKÓW KODÓW STALI | |||||
| CHINY/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
