| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SS220080602 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $300.0/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 55 dni |
| Zasady płatności: | L/C, T/T, Western Union, D/P |
| Możliwość Supply: | 1000 sztuk/miesiąc |
| Materiał: | 20Cr2Ni4 | Klasa jakości: | GB 6 Grade |
|---|---|---|---|
| Typ splajnu: | Równoległe splajne | Szerokość splajna: | 18 |
| Średnica końcówki: | 125 | Mniejsza średnica: | 112 |
| Podkreślić: | Równoległe wypusty wału wejściowego,wypusty wału wejściowego 20XHM,wypusty wału wejściowego OEM ODM |
||

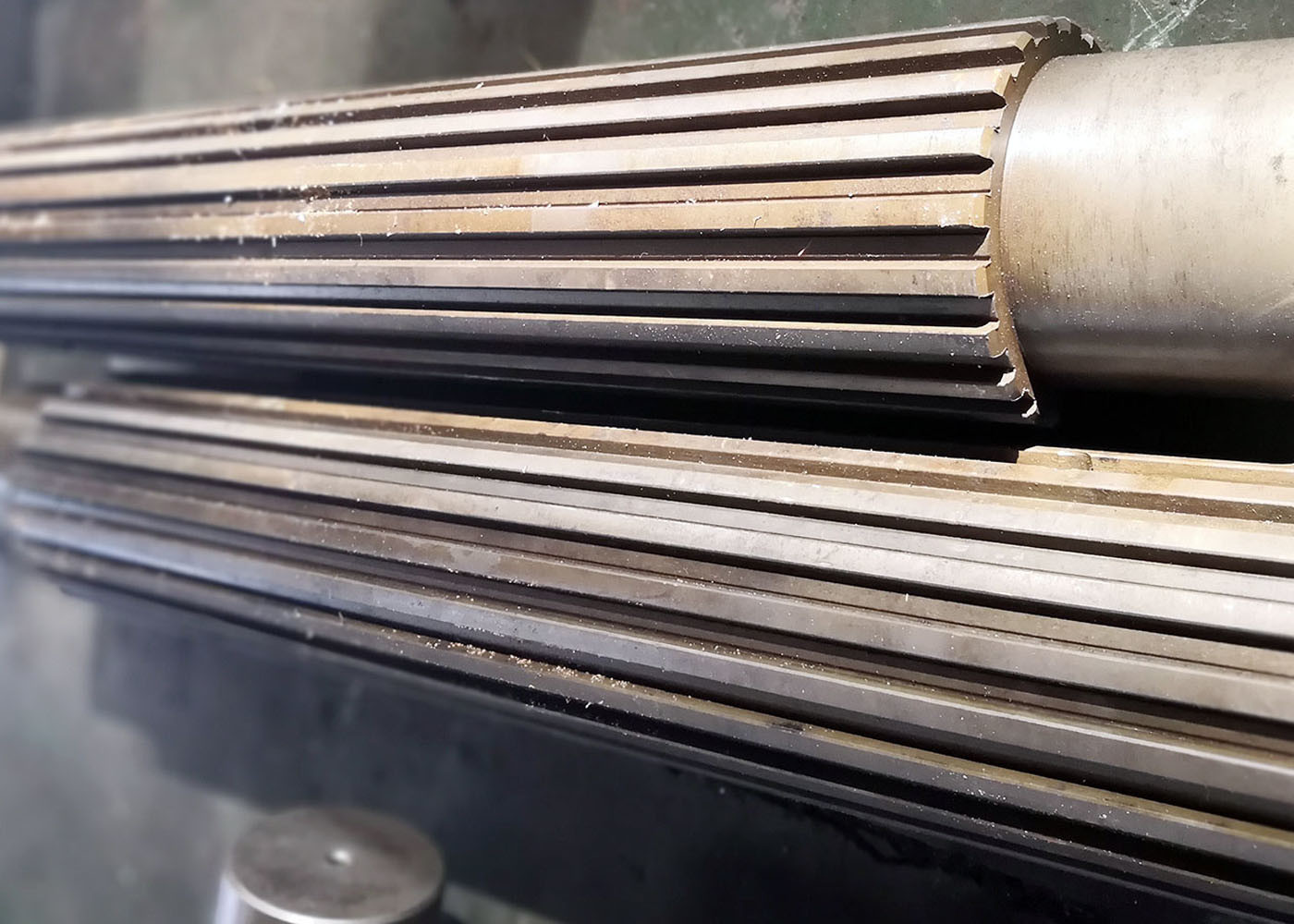

Niestandardowy 20XHM Spline Grinding Parallel Spline Shaft Input Shaft
1) Zastosowanie szyby szczelinowej
a) Elementy mechaniczne przekładni, takie jak zęby i koła, mogą wymagać usunięcia z wału ze względu na konstrukcję
do produkcji i montażu.
b) Względny ruch osiowy mechanizmu przesyłowego jest wymagany w celach funkcjonalnych
takie jak reduktory i sprzęgły.
c) Wymagana jest duża przepuszczalność momentu obrotowego.
2) Cechy wiązki szpiny
Wysokiej jakości złącze spline zapewnia bardzo wysoki bezpieczny przenoszenie momentu obrotowego, niewielki wolny dystans, minimalne reakcje,
dobre skupienie pomiędzy połączonymi elementami, niski hałas, niskie zużycie i niewielkie lub brak sił osiowych.
3) Rodzaje szpilek
a) Spline równoległe lub prostokątne
b) Inwoluowanie szpiny
c) Żółtowanie.
| Produkty | Węzły prostokątne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Włóczno |
| Produkcja zębów zębów | Szlifowanie na szczycie |
| Szlifowanie zębów | √ |
| Moduł (M) | Zwyczajne |
| Liczba zębów (Z) | Zwyczajne |
| kąt ciśnienia (α) | 30° |
| kąt spiralny (β) | |
| Stopień dokładności zębów | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
