| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | RG22081003 |
| Minimalne zamówienie: | 50 sztuk |
| Cena: | $20/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 45 dni |
| Zasady płatności: | L/C, T/T, D/P, Western Union |
| Możliwość Supply: | 2000 zestawów/miesiąc |
| Materiał: | 45# | Całkowita wysokość: | 30 mm |
|---|---|---|---|
| Długość: | 1100 mm | Szerokość: | 24 mm |
| Moduł: | 3 Moduł | Kąt ciśnienia: | 20° |
| Podkreślić: | 2.5 Modułowa zębatka i zębnik śrubowy,2.5 Modułowe sterowanie zębatką i zębnikiem,niestandardowe zębatki i zębniki 2.5 modułów |
||

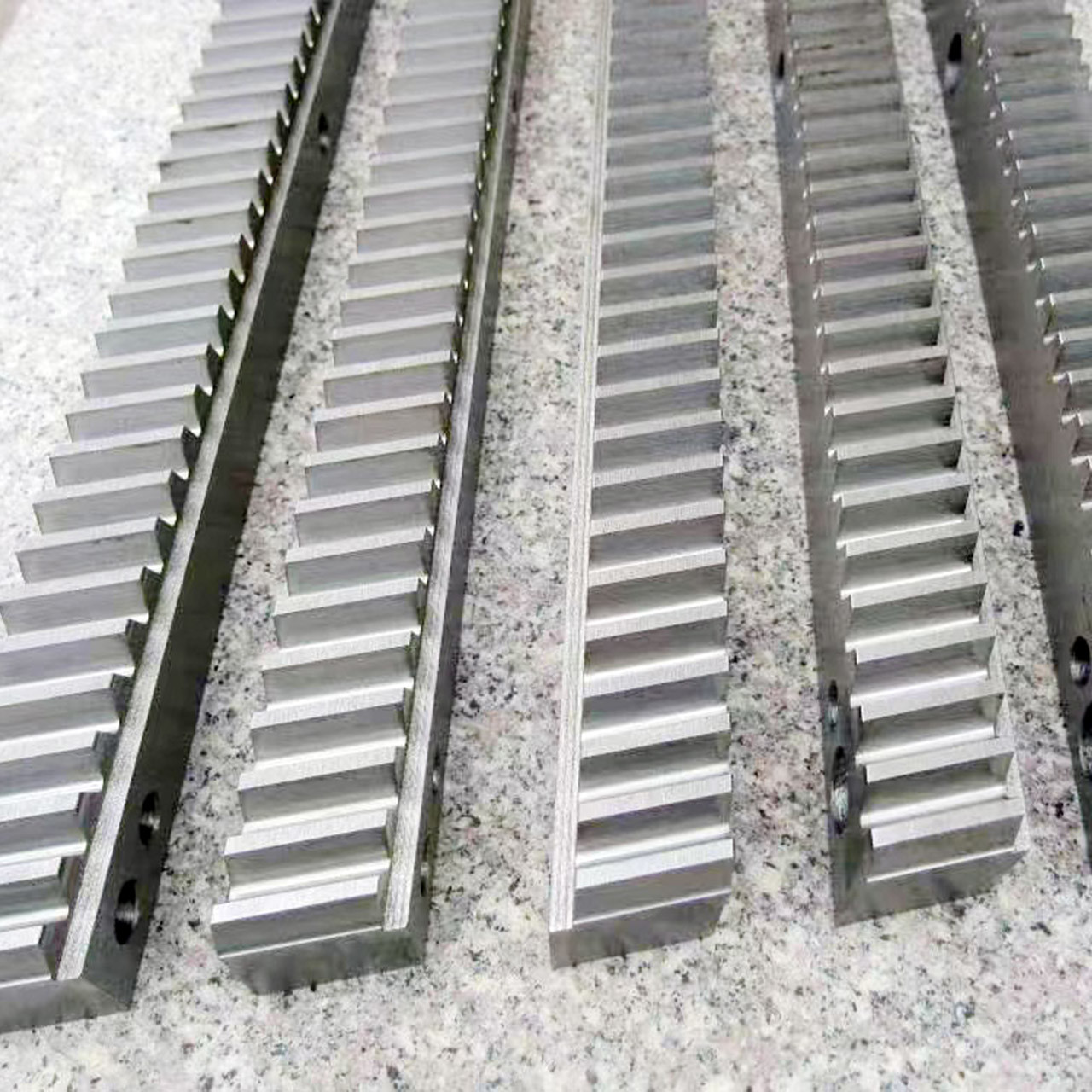

Zestawy biegów skrętowych 2.5 modułu i szpilki dla układu kierowniczego
Wyroby z stali 40Cr, specjalnie zaprojektowane
1) Opis sprzętu stacjonarnego
Stojak i zwoje to rodzaj napędu liniowego, który składa się z pary biegów, które konwertują obrotowe
Połączenie biegów rackowych i biegów spurowych jest ogólnie nazywane "Rack" i "Pinion".
Połączenia stojówkowe i zwojowe są często stosowane jako część prostego siłownika liniowego, w którym obrót wału
napędzane ręcznie lub przez silnik jest przekształcane w ruch liniowy.
2) Podstawowe dane techniczne dotyczące stacji stacjonarnej i stacji pinowej
a) Moduł
b) kąt ciśnienia
c) kąt spiralny (w przypadku skrzyżowanych zestawów stożkowych i skrzyżowanych pędzli)
| Produkty | Kołowiec i kołowiec |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Zestawy z napędem |
| Produkcja zębów zębów | Szlifowanie biegów |
| Szlifowanie zębów | W razie potrzeby |
| Moduł (M) | Zwyczajne |
| Liczba zębów (Z) | |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | Zwyczajne |
| Stopień dokładności zębów | Klasa ISO 8-9 |
| Obróbka cieplna | Utwardzanie indukcyjne |
| Twardota powierzchni | 200-230HB/ 40-45 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
