| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SPG22081302 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $260/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 1500 sztuk/miesiąc |
| Materiał: | 20Cr2Ni4 | Moduł: | 14 |
|---|---|---|---|
| Szerokość twarzy: | 90 | Numer zęba: | 17 |
| Średnica skoku: | 238 | Typ splajnu: | Prostokątny splajn |
| Podkreślić: | 16 Moduł 31T Proste koło zębate,cylindryczne proste koło zębate,koło zębate 31T w przekładni zębatej |
||

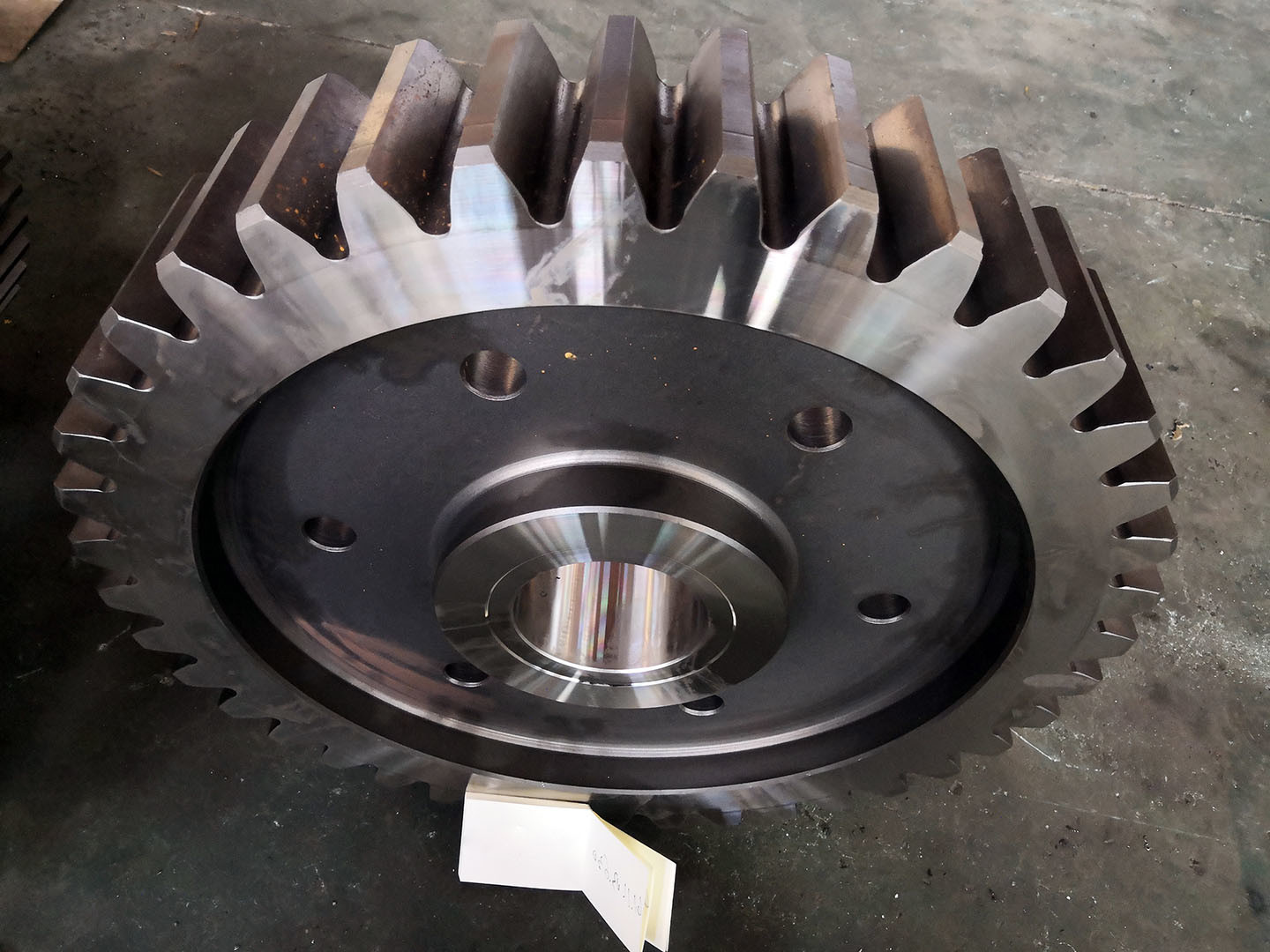

16 Moduł 31T Sprzęgło szlifowe, planetarne, napędzane napędem, przekładnia
1) Cechy biegów
Cecha jest prostą konstrukcją prostych, równoległych zębów, które są umieszczone wokół obwodu
ciało cylindrowe z centralnym otworem, który mieści się nad wałem.
Zęby z napędem są klasyfikowane jako zęby cylindryczne.
Ponieważ powierzchnie zębów biegów są równoległe do osi w przypadku układów zamontowanych nie powstaje żadna siła napędowa w kierunku osiowym.
2) Wytwarzanie sprężynowych
Zmiany biegów z napędem biegów są wykonane przy użyciu węzła, który pogrubia nadwozie biegów wokół otworu bez zmiany powierzchni biegów.
W środkowym otworze można również wiercić, tak aby sprzęt wytrzymałowy pasował do szpinki lub wału z kluczem.
| Produkty | Zespół napędowy |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Zęby cylindryczne |
| Produkcja zębów zębów | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 14 |
| Liczba zębów (Z) | 17 |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 0° |
| Stopień dokładności zębów | Klasa ISO 6-7 |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
