| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | YIZGEAR |
| Numer modelu | SS220082304 |

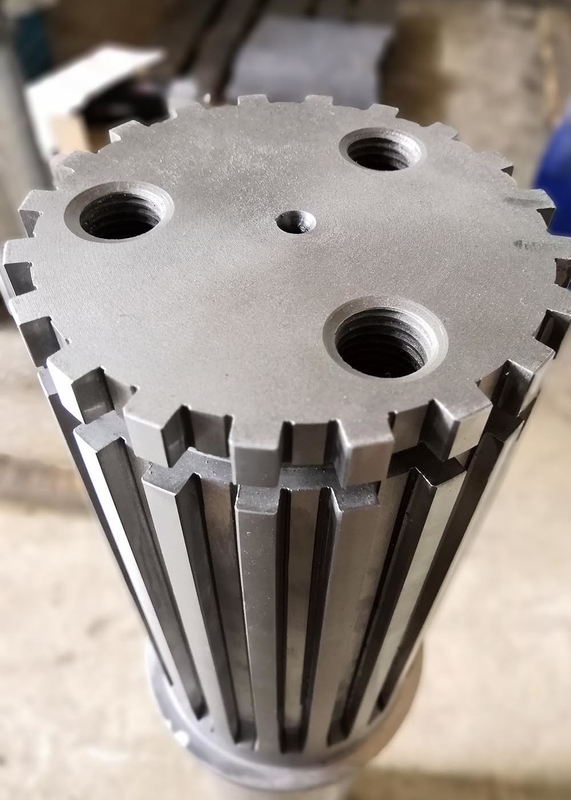

Zastosowany stopowy stal 20Cr2Ni4 Spline Grinding Parallel Spline Driven Shaft
1) Rodzaje wału z przędza
W zależności od kształtu, przestrzeni i wielkości istnieje szeroki asortyment konstrukcji wałów z przękami
szczelin i kluczy na wałku i elementów połączonych.
a) Różnorodny wał z kluczem
Projekty równych kluczy z wiązką spinową charakteryzują się kwadratowymi kluczami i rowkami z profilami, które biegną
Takie rozwiązanie jest idealne dla zastosowań nośnych wymagających płynnego ruchu.
b) Włączyć wiązkę spinową
Ten rodzaj szyby spinowej zmniejsza naprężenie szyby za pomocą spinowych kluczy i grzbietów.
Involute splines są zazwyczaj stosowane w zastosowaniach o wysokiej prędkości i wysokich obciążeniach w celu uzyskania lepszego momentu obrotowego i
zmniejszone możliwości poślizgu lub nieprawidłowego ustawienia.
| Produkty | Węzły prostokątne |
| Wykonane na zamówienie | √ |
| Rodzaj profilu | Włóczno |
| Produkcja | Szlifowanie na szczycie |
| Szlifowanie zębów | √ |
| Moduł (M) | Zwyczajne |
| Liczba zębów (Z) | Zwyczajne |
| kąt ciśnienia (α) | 30° |
| kąt spiralny (β) | Zwyczajne |
| Stopień dokładności zębów | Klasa ISO 6-7 |
| Obsługa cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
