| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SPG22082701 |
| Minimalne zamówienie: | 5 sztuk |
| Cena: | $10/Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 50 dni |
| Zasady płatności: | L/C, D/P, T/T, Western Union |
| Możliwość Supply: | 1500 sztuk/miesiąc |
| Materiał: | 40Cr | Moduł: | 2 |
|---|---|---|---|
| Proces produkcji: | Frezowanie zębów przekładni | Szerokość: | 25 |
| Typ profilu: | Przekładnia zębata | Klasa jakości: | Klasa ISO 6-7 |
| Podkreślić: | 40Cr przekładnia zębata zębata przekładni zębatej,przekładnia zębata 40Cr ze stali stopowej,przekładnia zębata z 2 modułami zębatymi |
||

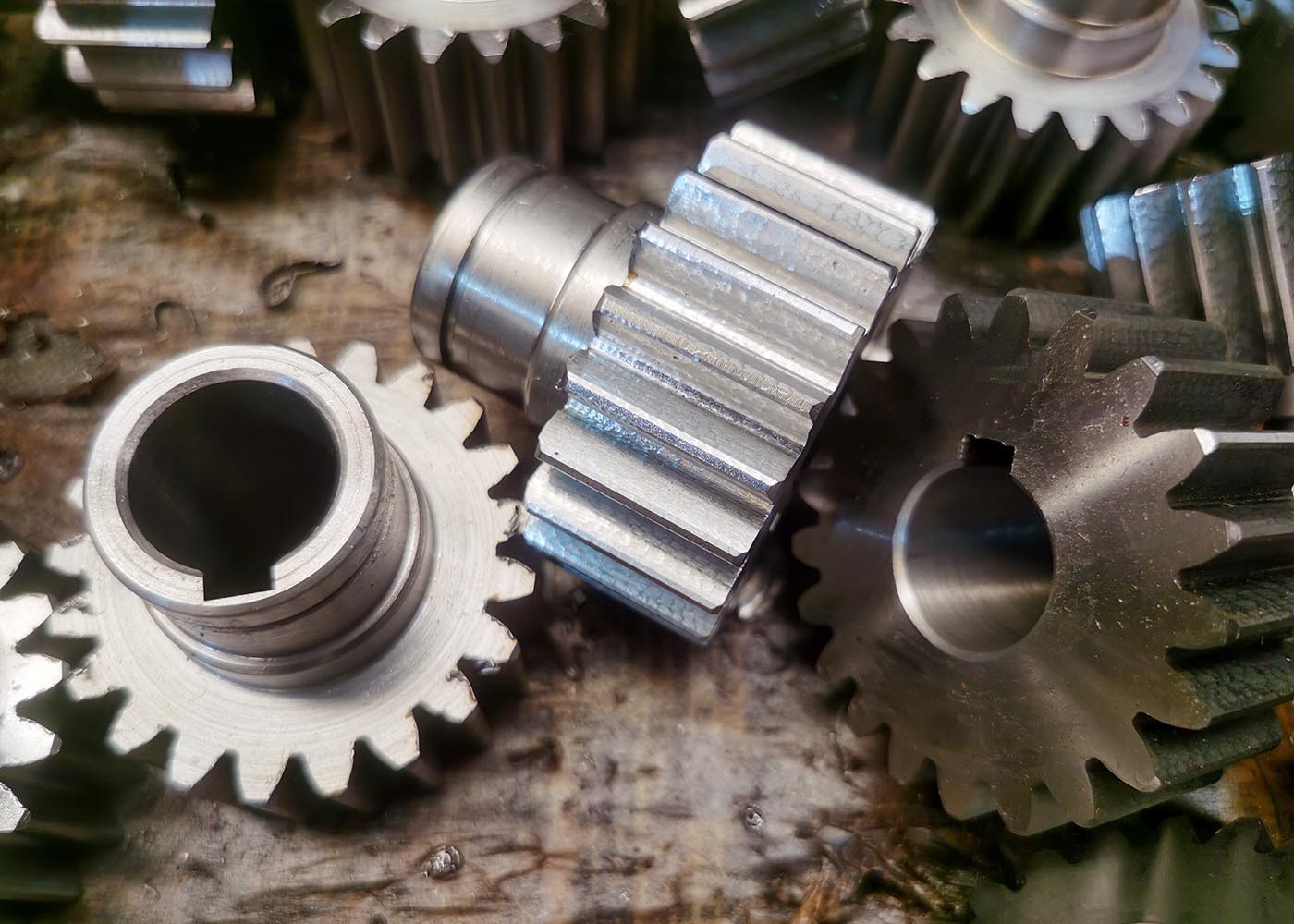

1) Opis sprzętu napędowego
Koła prostokąte to rodzaj koła cylindrycznego, o równoległych i koplanarnych ośrodkach,
Można powiedzieć, że są to najprostsze i najczęściej stosowane rodzaje zębów.
Łatwy w produkcji i odpowiedni do szerokiego zakresu zastosowań.
Zęby biegów prostych mają nieumyślny profil i biegną jeden zęb na raz.
Forma niezwiązana oznacza, że zęby z prostymi zębami wytwarzają tylko siły promieniowe (nie siły osiowe),
Ale metoda zębów powoduje duże napięcie w zębach i dużą produkcję hałasu.
Z tego powodu, bieżniki proste są zazwyczaj używane do zastosowań o niskiej prędkości.
Chociaż można je użyć niemal z każdą prędkością.
| Produkty | Zespół napędowy |
| Wykonane na zamówienie | √ |
| Rodzaj profilu przekładni | Zęby cylindryczne |
| Produkcja | Zwierzęta do jazdy |
| Szlifowanie zębów | √ |
| Moduł (M) | 2 |
| Liczba zębów (Z) | 14 |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 0 |
| Stopień dokładności | Klasa ISO 6-7 |
| Obróbka cieplna | Utwardzanie indukcyjne |
| Twardota powierzchni | 40-45 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
