| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | SB22112602 |
| Minimalne zamówienie: | 2 zestawy |
| Cena: | $300/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Mode: | 7 | Położenie: | Prawa ręka |
|---|---|---|---|
| kąt helisy: | 35° | Twardość: | 58-62 HRC |
| Obróbka cieplna: | Nawęglanie | Klasa jakości: | ISO 6 klasa Agma 11 klasa |
| Reakcja: | 0,18~0,22 | ||
| Podkreślić: | Precyzyjne przekładnie zębate Nawęglanie,przekładnie zębate 62 HRC,szlifowanie spiralnego wałka zębatego stożkowego |
||

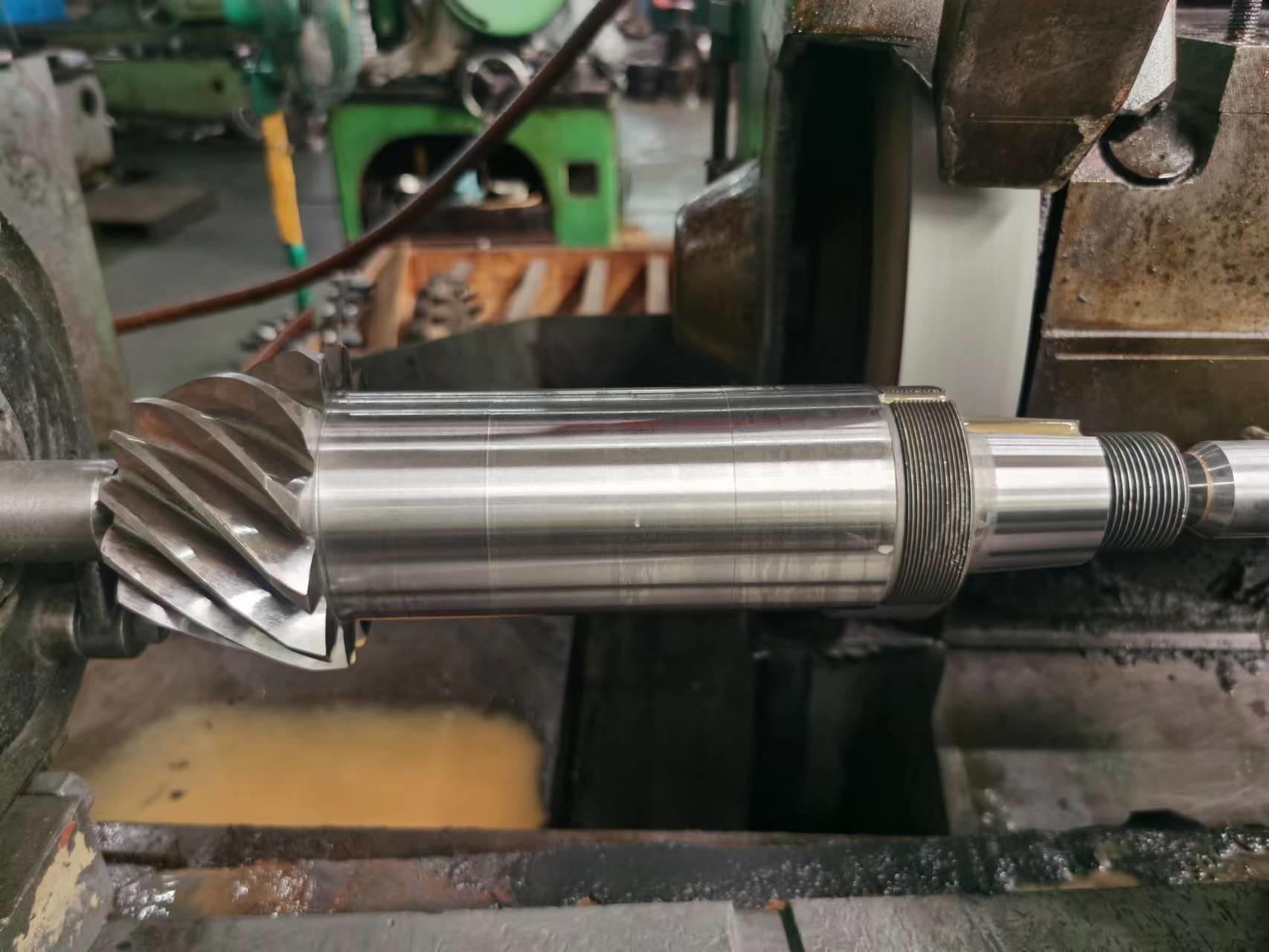

Precyzyjna przekładnia biegów biegów szlifowania
1) Opis spirali wygiętej
Zmiany biegów spirali są stosowane w sytuacjach, w których oś obrotu wału musi zmienić kierunek.
Przykładem tego jest różnik samochodowy, w którym obracający się wał obrotowy jest obrócony o 90 °, aby napędzać koła.
2) Rodzaje biegów
Zestaw bieżnikowy prosty
Zestaw z napędem spiralnym
Zestaw do wiertni hypoidalnych
3) Cechy zespółów spirali
Zestaw biegów spirałowych należy wymieniać w parach.
zastąpione razem.
| Produkty | Włócznik biegów z spirali |
| Wykonane na zamówienie | √ |
| Materiał | SAE 4320/ 20CrNi2MoA |
| Produkcja zębów zębów | Szlifowanie i szlifowanie zębów |
| Szlifowanie zębów | √ |
| Moduł (M) | 7 |
| Liczba zębów (Z) | 12 |
| kąt ciśnienia (α) | 20° |
| kąt spiralny (β) | 35° |
| Stopień dokładności zębów | ISO 6 stopnia/ AGMA 11 stopnia |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
