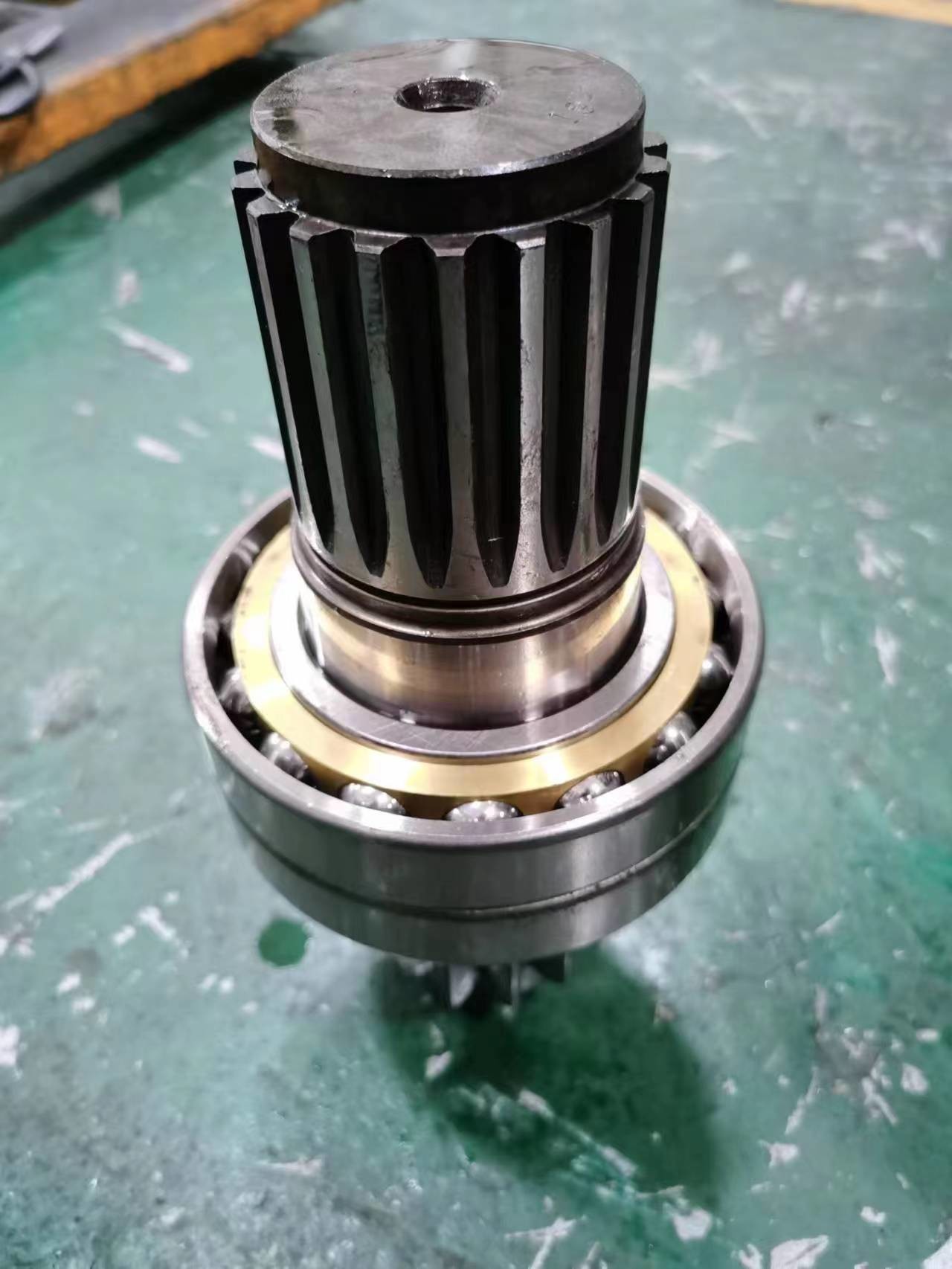

Wał zębaty wielowypustowy o wysokiej wytrzymałości do systemu przekładni planetarnej DIN 5480c

Wał wielowypustowy o wysokiej wytrzymałości do planetarnego układu przekładni

Dodatek: 3,6 mm

Odstęp: 4,4 mm

Standard: DIN 5480

Liczba zębów: 25

Kąt przyporu: 30°

1) Rodzaje wałów wielowypustowych

a) Wielowypusty z rowkiem pryzmatycznym (wewnętrzne i zewnętrzne)

b) Wielowypusty ewolwentowe (wewnętrzne i zewnętrzne)

c) Wielowypusty z wieńcem (wewnętrzne i zewnętrzne)

d) Karby (wewnętrzne i zewnętrzne)

2) Opis wału wielowypustowego

Wały wielowypustowe to elementy w konfiguracji mechanicznej, przeznaczone do przenoszenia momentu obrotowego.

Wał wielowypustowy osiąga przenoszenie momentu obrotowego poprzez połączenie z otworem wielowypustowym żeńskim,

lub innym rodzajem elementu współpracującego, działającego w celu zapobiegania ruchowi w kierunkach zewnętrznych

poza liniową ścieżką konfiguracji.
