| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIZGEAR |
| Numer modelu: | GS23032502 |
| Minimalne zamówienie: | 2 kawałki |
| Cena: | $90/ Piece |
| Szczegóły pakowania: | Skrzynia ze sklejki |
| Czas dostawy: | 62 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Moduł: | 6 | Typ splajnu: | Splajn ewolwentowy |
|---|---|---|---|
| Kąt ciśnienia: | 30° | Liczba zębów przekładni: | 32 |
| Obróbka cieplna: | Nawęglanie | Standardowy: | DIN5480 |
| Podkreślić: | Wałek wielowypustowy ewolwentowy ze stali kutej,wałek wielowypustowy ewolwentowy DIN 5480,wałek wielowypustowy ewolwentowy 6M |
||

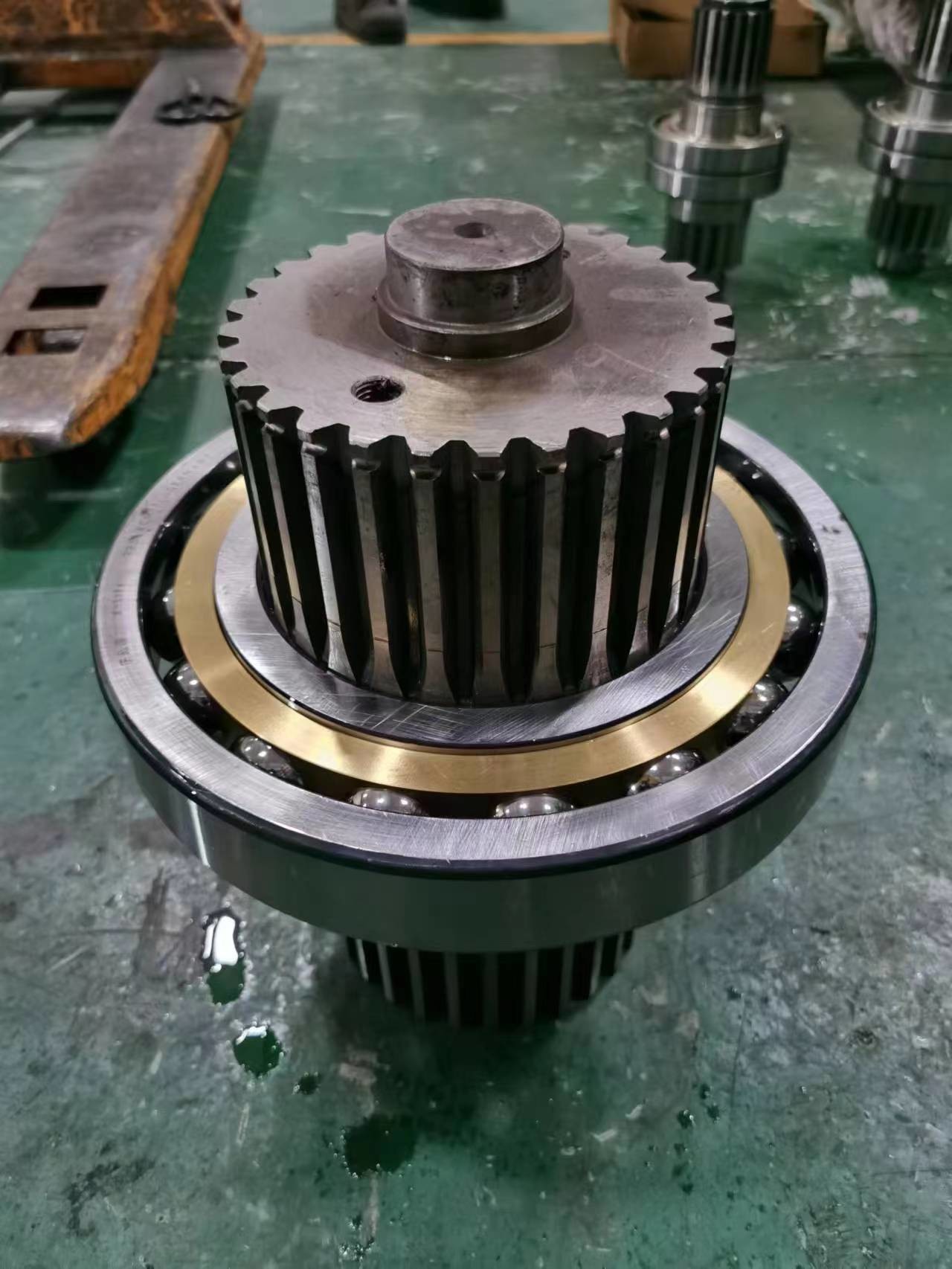

DIN 5480 6M 32T Forging Steel Involute Spline Shaft dla urządzeń górniczych
Liczba zębów: 32
kąt ciśnienia: 30°
Standardy DIN 5480
Szerokość powierzchni: 80 mm
Średnica pasma: 4.2333
Średnica: 192 mm
Większa średnica: 197.4
Mała średnica: 185.4
| Produkty | Włókno szczelinowe |
| Wykonane na zamówienie | √ |
| Materiał | 17CrNiMo6 |
| Produkcja zębów zębów | Spline Hobbing |
| Szlifowanie zębów | √ |
| Moduł (M) | 2 |
| Liczba zębów (Z) | |
| kąt ciśnienia (α) | 30° |
| kąt spiralny (β) | 20° |
| Stopień dokładności zębów | ISO 7 Grade/ AGMA 11Grade |
| Obróbka cieplna | Węglowodory |
| Twardota powierzchni | 58-62 HRC |
| Zrównanie klas kodów stali | |||||
| CHINA/Zjednoczone Królestwo | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
